TE.MA CTB Датчик температуры

Описание TE.MA CTB

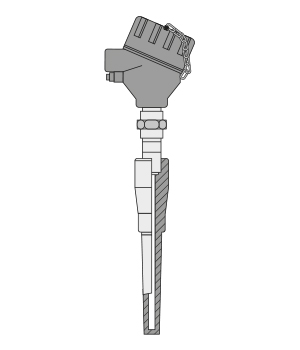

Комплектный датчик температуры с термозащитой из стержневого материала в соответствии с UNI/DIN и ISA, тип CTB

Датчики сопротивления (RTD) и термопары с вставками диаметром 6 мм или 1/4 дюйма, минеральной изоляцией и термозащитами DIN 43772/T.2, T.1 или ISA 125, 127 в соответствии с ISA-dS 49

Области применения

• Для средних значений давления, скорости потока и температуры
• С коническими термокожухами и удлинителями
• Монтаж на трубах и на открытых или закрытых емкостях
• Для широкого спектра сред: паров, газов, жидкостей, неабразивных веществ
• Специальные исполнения для взрывоопасных сред, сертифицированные по ATEX, IECEx, EACEx.

Датчики температуры CTB могут оснащаться одним или двумя термопреобразователями сопротивления (RTD) или термопарами (TC). Каждый датчик состоит из термочувствительного элемента (вставки), соединительной головки, выносного патрубка и конической термогильзы (с дополнительной длиной), изготовленного из цельного прутка. Дополнительная длина термогильзы за пределами технологического соединения помогает поддерживать температуру окружающей среды вокруг и внутри соединительной головки. Термогильзы соответствуют стандартам DIN и ISA-dS 49. При необходимости вставки можно легко заменить, не снимая термогильзу с трубы и без остановки технологического процесса. Для взрывоопасных сред предлагаются исполнения, соответствующие требованиям стандартов IEC/EN 60079-0 «Электрооборудование для потенциально взрывоопасных сред (общие требования)», IEC/EN 60079-1 (взрывозащищенный корпус «d») или IEC/EN 60079-11 (искробезопасность «i»), IEC/EN 60079-31 (устройства с защитой типа «t»). Термогильза соответствует соответствующим минимальным требованиям к толщине стенок.

КАК ЗАКАЗАТЬ

Укажите: модель, тип датчика, диапазон, тип термогильзы и размеры присоединения к процессу и удлинителя, а также дополнительные опции, если таковые имеются

Пример: модель CTB-RTD-0/100-6F 1” ANSI 150 бар, удлинитель U=200 мм – 100 мм – 4/20 мА SMART «HART»

Технические характеристики TE.MA CTB

1. Предельные температуры для вставок

Стандартный материал для вставок: AISI 316 и INCONEL. Другие материалы и диаметры доступны по запросу.

2. Предельные значения для термогильзы

Они определяются температурой, давлением и скоростью потока среды, длиной погружения, материалом термокармана и среды и т.д. В качестве примера для длины погружения 250 мм и скорости 50 м/с (газ, пар) или 5 м/с (жидкость) будут применяться следующие предельные значения температуры/давления:

Необходимо также учитывать номинальное давление фланца! Для получения дополнительной информации можно обратиться к стандарту ISA-dS 49. При температурах выше 400 °C каждое конкретное применение следует рассматривать отдельно; для критических условий эксплуатации необходимо выполнить расчет по методу Диттриха или Мурдока. Материалы для термокарманов: предпочтительно использовать тот же материал, что и для конструкции, на которой установлен датчик.

3. Соединительная головка

Внутренняя клеммная коробка с пружиной нагрузки предусмотрена для всех версий, в которых не установлен внутренний датчик температуры.

Стандартная головка для температур окружающей среды от -40 °C до +100 °C. Степень защиты: от IP 54 до IP 65, в зависимости от исполнения. Кабельный ввод: выбирается в соответствии с кабельным вводом.

Головка Exd: литой алюминий, степень защиты IP 65 для удлинителя с встроенным уплотнительным компрессионным фитингом. Ограниченное положение установки: не более 60° от вертикали. При установке без удлинителя изоляции или при монтаже с соединительной головкой свободная длина кабеля в оболочке ограничена (из-за веса головки) следующими значениями: от 100 мм (диаметр d 6 мм) до 200 мм (диаметр d 1/2“/ 12,70 мм), в зависимости от механических условий.

4. Рабочее положение — Без ограничений, при условии, что соединительная головка находится на достаточном расстоянии от источника тепла.

5. Длина погружения — Это глубина, на которую термокарман погружен в среду, измеряемая от наконечника. Для минимизации погрешности рекомендуются следующие минимальные длины погружения:

6. Время отклика:

Это время, на которое реакция датчика отстает от изменения температуры;

• t 0,5 — время, необходимое для того, чтобы изменение температуры достигло 50 % от своего полного значения.
• t 0,9 — время, необходимое для того, чтобы изменение температуры достигло 90 % от своего полного значения.

Приведенные ниже значения времени отклика относятся только к термопреобразователям сопротивления. Они являются ориентировочными и могут варьироваться на 30% и более.

У термопар время отклика может быть на 10–25% меньше, чем у термопреобразователей сопротивления.

7. Стандартные длины:

Стандартные номинальные длины «L» и соответствующие длины погружения «U» указаны в таблице. Другие длины погружения «U», а также компенсация допусков сборки могут быть достигнуты с помощью телескопического удлинителя. Длины погружения «Li» можно получить, прибавив 21 мм к номинальным длинам «L», указанным в таблице

8. Датчики температуры для взрывоопасных сред:

Соединительная головка и датчик температуры должны располагаться в зоне 1 или 2 (класс 1, раздел 1; класс 1, раздел 2). Зона 0 (класс 1, раздел 1) должна быть отделена от зоны 1 или зоны 2 термооболочками из нержавеющей стали с минимальной толщиной стенки 1 мм (3 мм или более для других видов стали).
Тип защиты «взрывозащищенный корпус» для исполнения Exd/Ext: Сертифицированная система включает в себя весь температурный блок: соединительную головку Exd, удлинительную изоляционную трубку и вставку.

Датчик температуры оснащен одной или двумя измерительными цепями. Их испытывают на диэлектрическую прочность, прикладывая напряжение 500 В переменного тока между цепью (цепями) и заземлением, а также между самими измерительными цепями.
