TE.MA CT8-22 Датчик температуры со ступенчатым наконечником

Описание TE.MA CT8-22

Датчики температуры могут оснащаться одним или двумя термопреобразователями сопротивления (RTD) или термопарами (TC). Каждый датчик состоит из термочувствительного элемента (вставки), соединительной головки, термогильзы и технологического присоединения. При необходимости вставки можно легко заменить, не удаляя термогильзу из трубопровода и без остановки технологического процесса.

Для взрывоопасных сред доступны исполнения, удовлетворяющие требованиям IEC/EN 60079-0 «Электрооборудование для взрывоопасных газовых сред. Общие требования», IEC/EN 60079-1 (взрывозащищенный корпус «d») или IEC/EN 60079-11 (искробезопасная цепь «i»). Термогильза соответствует соответствующим требованиям к минимальной толщине стенки.

Области применения

• Для всех измерений температуры, требующих очень короткого времени отклика (ступенчатый конец)
• Монтаж на трубах, а также на открытых или закрытых емкостях
• Для широкого спектра сред: паров, газов, жидкостей, неабразивных веществ
• Специальные исполнения для взрывоопасных сред, сертифицированные по ATEX, IECEx, EACEx.

1. Предельные температуры для термопар в зависимости от диаметра провода

Допустимая рабочая температура обычно является максимальной температурой, разрешенной для термогильзы. Стандартный материал: AISI 316 и INCONEL. Другие материалы или диаметры доступны по запросу.

2. Предельные значения для термогильз

Они определяются температурой, давлением и скоростью потока среды, длиной погружения, материалом термогильзы и среды и т.д. В качестве примера для длины погружения 200 мм и скорости 20 м/с (газ, пар) или 3 м/с (жидкость) будут применяться следующие предельные значения температуры/давления:

• Для диаметра 9 мм: 100 °C / 15 бар — 400 °C / 5 бар;
• Для диаметра 11 мм: 100 °C / 40 бар — 400 °C / 20 бар.

Необходимо также учитывать номинальное давление фланца! Для получения дополнительной информации можно обратиться к стандарту DIN 43763. При температурах выше 400 °C каждое конкретное применение следует рассматривать отдельно; для критических условий эксплуатации необходимо выполнить расчет по методу Диттриха или Мердока. Материалы для термогильз: предпочтительно использовать тот же материал, что и для конструкции, на которой установлен датчик.

3. Соединительная головка

Внутренняя клеммная коробка с пружиной нагрузки предусмотрена для всех версий, когда внутренний датчик температуры не установлен.

Стандартная головка

• Для температуры окружающей среды от –40 °C до +100 °C.
• Степень защиты: от IP 54 до IP 65 в зависимости от исполнения.
• Кабельный ввод: выбирается в соответствии с типом кабельного ввода.

Головка Exd:

• Литой алюминий под давлением, степень защиты IP 65, с выносным патрубком, имеющим встроенное уплотнительное обжимное соединение.
• Ограниченное положение установки: максимум 60° от вертикали.
• При установке без выносного патрубка или при монтаже с соединительной головкой свободная длина кабеля в оболочке ограничена (из-за веса головки) следующими значениями: от 100 мм (диаметр вставки 6 мм) до 200 мм (диаметр 1/2″ / 12,70 мм) в зависимости от механических условий.

4. Рабочее положение

Неограниченно при условии, что соединительная головка находится на достаточном удалении от источника тепла.

5. Длина погружения

Это глубина, на которую термогильза погружена в среду, измеряемая от наконечника. Для минимизации погрешности рекомендуются следующие минимальные длины погружения:

6. Время отклика

Это время, на которое реакция датчика задерживается по сравнению с изменением температуры;

• t 0,5 — время, необходимое для достижения изменением температуры 50 % от полного значения;
• t 0,9 — время, необходимое для достижения изменением температуры 90 % от полного значения.

Приведенные ниже значения времени отклика относятся только к термопреобразователям сопротивления. Они являются ориентировочными и могут варьироваться на 30 % и более. Термопары могут иметь время отклика на 10–25 % короче, чем термопреобразователи сопротивления.

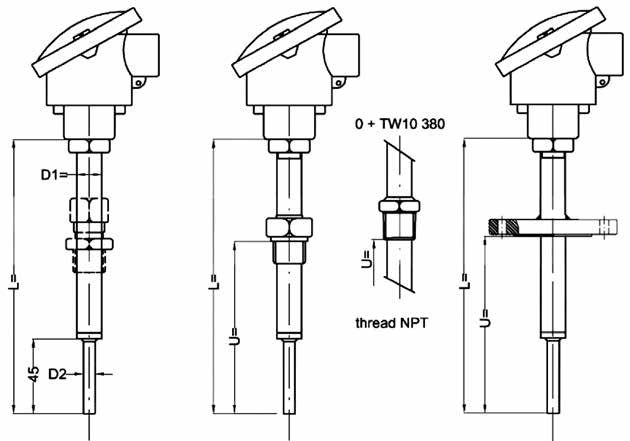

7. Соотношение между номинальной длиной «L» датчика температуры, длиной вставки «Li» и соответствующими монтажными длинами «U»

8. Датчики температуры для взрывоопасных сред

Соединительная головка и датчик температуры должны находиться в зоне 1 или 2 (класс 1, раздел 1; класс 1, раздел 2). Зона 0 (класс 1, раздел 1) должна быть отделена от зоны 1 или зоны 2 с помощью термогильз следующим образом: нержавеющая сталь, минимальная толщина стенки 1 мм (3 мм или более для других типов стали).

Тип защиты «взрывозащищенный корпус» для исполнения Exd: Система состоит из соединительной головки Exd, удлинителя изоляции и вставки с зазором в соответствии с IEC/EN 60079-1, а также кабельного ввода с утвержденным типом. На паспортной табличке датчика приведены инструкции по использованию датчиков во взрывоопасных средах. К измерительным цепям не применяются особые ограничения. Соединительная головка снабжена клеммами заземления.

Тип защиты «искробезопасность Exi»: Нормативный документ IEC/EN 60079-11 относит датчики температуры к «простому оборудованию». Они должны подключаться к безопасной зоне с помощью сертифицированного барьера безопасности. Имеют сертификат типа «EC», выданный независимой организацией.

Датчик температуры оснащен одной или двумя измерительными цепями. Их испытывают на диэлектрическую прочность, прикладывая напряжение 500 В переменного тока между цепью (цепями) и заземлением, а также между самими измерительными цепями. На паспортной табличке датчика приведены инструкции по использованию зондов в измерительных цепях с искробезопасным исполнением.

Опции

Датчики температуры могут быть по запросу укомплектованы измерительными преобразователями температуры, установленными непосредственно в соединительной головке или выносными: аналоговыми; цифровыми SMART «HART» или «PROFIBUS».

Как заказать

Укажите: модель, тип датчика, диапазон, тип термогильзы и размер присоединения к процессу, а также опции, если имеются.

Пример: модель CT8-22-RTD-0/100-2F 1″ ANSI 150 U=200 мм – 4–20 мA SMART «HART».
