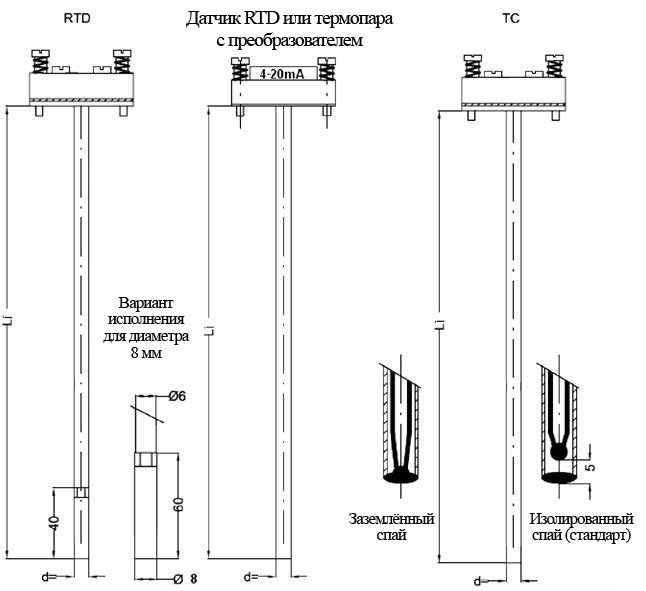

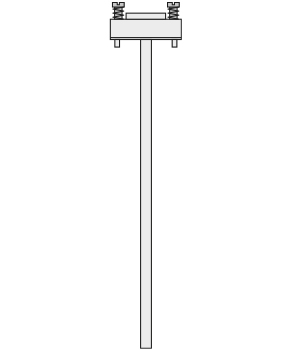

TE.MA TS8-1 – сменная измерительная вставка для термопреобразователей сопротивления (RTD) и термопар (TC) с минеральной изоляцией (MgO) в металлической оболочке 3 или 6 мм.
Предназначена для установки в термогильзы (резьбовые, приварные, фланцевые). Доступны взрывозащищенные исполнения с возможностью комплектации цифровыми SMART-преобразователями HART или PROFIBUS.
Производитель TE.MA , Модель TS8-1
Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион
Срок поставки: от 8 недель
цена По запросу
Под заказ
Гарантированные поставки от зарубежных производителей
Есть зарубежные офисы, поэтому имеем возможность закупать и завозить в Россию контрольно-измерительные приборы от зарубежных производителей.
Выгодные цены для предприятий и торгующих организаций
Гарантирована сохранность средств клиентов независимо от изменения курса валют. Предоставляем скидки для производств и торговых организаций.
Доставка импортных приборов за 90 дней из Европы, США и Азии
Гарантируем выполнение заказа в согласованный срок. Сроки поставки КИПиА фиксируются в договоре. Доставка по России и СНГ оплачивается покупателем.
Профессиональный консалтинг и подбор аналогов
Подберем лучший вариант из доступного контрольно-измерительного оборудования по соотношению цены, качества и срокам.
Датчики, встроенные во все эти вставки, защищены металлической оболочкой. Они могут быть двух типов: преобразователи сопротивления температуры (RTD) или термопары (TC). В каждом случае датчик подает электрический сигнал, соответствующий температуре. Соединительная головка оснащена керамическим терминальным блоком для подключения проводов, закрепленным двумя винтами с пружинами. Ход этого пружинного крепления обеспечивает наилучшую теплопроводность, компенсацию допусков по длине в термокарманах и защиту от вибрации. При монтаже в термогильзах вставки можно легко заменить, не снимая термогильзу с трубы и без какого-либо прерывания процесса. Для взрывоопасных сред предлагаются исполнения, соответствующие требованиям стандартов IEC/EN 60079-0 «Электрооборудование для потенциально взрывоопасных сред (общие требования)», IEC/EN 60079-1 (взрывозащищенный корпус «d»), IEC/EN 60079-7 (повышенная безопасность «e»), IEC/EN 60079-11 (искробезопасность «i») или IEC/EN 60079-15 (защита «n»). Термогильзы соответствуют требуемой толщине.
Области применения
1. Предельные температуры для вставок
| Датчик | Ø 1,5–3,2 мм | Ø 3,3–8 мм | Ex i, Ex d, все диаметры |
| Pt100* | -200…+550 °C | -200…+600 °C | -200…+500 °C |
| J | -200…+600 °C | -200…+750 °C | -40…+500 °C |
| E | -200…+700 °C | -200…+800 °C | -200…+500 °C |
| K, N | -200…+800 °C | -200…+1100 °C | -200…+500 °C |
* Pt 100 -200…+850 °C, класс B, в качестве опции
2. Класс точности
RTD в соответствии с IEC/EN 60751.
| Класс A | ±(0,15 + 0,002·|t|) |
| Класс B | ±(0,3 + 0,005·|t|) |
| Класс 1/2 DIN | ±(0,15 + 0,005·|t|) |
| Класс 1/3 DIN | ±(0,1 + 0,005·|t|) |
Термопары (TC) в соответствии с IEC/EN 60584-2.
| Класс 1 | |
| E | -40 … +800 °C ±1,5 °C или ±(0,004·|t|) |
| J | -40 … +750 °C ±1,5 °C или ±(0,004·|t|) |
| K/N | -40 … +1000 °C ±1,5 °C или ±(0,004·|t|) |
| Класс 2 | |
| E | -40 … +900 °C ±2,5 °C или ±(0,0075·|t|) |
| J | -40 … +750 °C ±2,5 °C или ±(0,0075·|t|) |
| K/N | -40 … +1200 °C ±2,5 °C или ±(0,0075·|t|) |
| Класс 3 | |
| E | -200 … +40 °C ±2,5 °C или ±(0,015·|t|) |
| J | Не применяется |
| K/N | -200 … +40 °C ±2,5 °C или ±(0,015·|t|) |
|t| — абсолютное значение диапазона измерения. Для температур от –130 до –40 °C допуски могут превышать значения, указанные для класса 3.
3. Защитная оболочка вставки
Чувствительные элементы (RTD или термопары) внутри вставок погружены в уплотненный порошок MgO, защищенный металлической оболочкой. Эта оболочка не имеет пор и может быть согнута с определённой степенью кривизны.. Важно: избегать изгиба металлической оболочки на расстоянии менее 50 мм от наконечника. Стандартная оболочка изготавливается из нержавеющей стали AISI 316 или INCONEL диаметром 3–6 мм. Другие материалы и диаметры доступны по запросу.
4. Клеммная колодка
Керамическая, крепится к соединительной головке двумя винтами M4 с пружинами, обеспечивая ход до 10 мм. Диаметр и расстояние между винтами соответствуют головкам типов A и B.
5. Идентификация измерительных цепей на клеммной колодке и/или маркировочной табличке:
Термопара: тип термопары определяется по цветовой маркировке положительного провода, обозначенного символом «+» черного цвета.
| Цветовая маркировка термопар | ||
| Тип | Проводник «+» | Проводник «-» |
| E | Фиолетовый | Белый |
| J | Чёрный | Белый |
| K | Зелёный | Белый |
| N | Розовый | Белый |
6. Ориентировочные значения сопротивления проводников, встроенных во вставки, при температуре от +15 до +35 °C (на длину кабеля)
7. Время отклика
Приведённые значения относятся к вставкам без термогильзы. Время отклика — это время, на которое реакция вставки отстаёт от изменения температуры:
Приведённые ниже значения времени отклика являются ориентировочными и могут варьироваться на 30 % и более в зависимости от производственных допусков.
| Время срабатывания | ||||
| Длина погружения | в воде, ок. 0,2 м/с | в воздухе, ок. 1 м/с | ||
| t0,5 | t0,9 | t0,5 | t0,9 | |
| TR Ø 3 мм | 1,6 с | 5,5 с | 25 с | 86 с |
| TC Ø 3 мм | 1,2 с | 3,2 с | 22 с | 70 с |
| TR Ø 6 мм | 5 с | 16 с | 60 с | 200 с |
| TC Ø 6 мм | 3,5 с | 10 с | 55 с | 170 с |
8. Длина погружения
Для предотвращения ошибок, обусловленных теплопроводностью и излучением, рекомендуются следующие минимальные длины погружения:
| Длина погружения | в жидкости | в газе/паре |
| TR (термосопротивление) Ø 3 мм | 45 мм | 55 мм |
| TC (термопара) Ø 3 мм | 15 мм | 25 мм |
| TR (термосопротивление) Ø 6 мм | 60 мм | 75 мм |
| TC (термопара) Ø 6 мм | 30 мм | 50 мм |
9. Виброустойчивость
Стойкость этих вставок к вибрации не ниже требуемой для «тяжёлых условий» согласно IEC/EN 60751, параграф 4.4.2 (30 м/с²), 10–500 Гц, в течение 150 часов по двум осям.
10. Вставки для взрывоопасных сред
Вставка должна располагаться в зоне 1 (класс 1, раздел 1) или зоне 2 (класс 1, раздел 2), но не в зоне 0. Все вставки, пригодные для взрывозащищённых применений, снабжаются маркировочными табличками. При заказе компонентов для существующих установок всегда указывайте технические данные соответствующего оборудования, поставленного ранее. Компания Te.Ma Srl не несёт ответственности за последствия любого применения, не соответствующего нормативным требованиям или рекомендациям для взрывоопасных сред.
Тип защиты «взрывозащищённый корпус» для исполнения Exd: Предусмотрено использование сертифицированной алюминиевой головки. Сертификат охватывает всё термометрическое устройство: выносной патрубок, вставку с зазором в соответствии с IEC/EN 60079-1 и соединительную головку Exd утверждённого типа. Маркировочная табличка датчика содержит указания по использованию зондов во взрывоопасных средах. Особых ограничений для измерительных цепей не существует. Соединительная головка оснащена зажимами заземления.
Тип защиты «искробезопасная цепь Exi»: Нормативный документ IEC/EN 60079-11 относит датчики температуры к «простому оборудованию». Они должны быть электрически подключены к безопасной зоне с помощью сертифицированных электронных искробезопасных барьеров. Они имеют сертификат типа EC, выданный внешним органом. Датчик температуры оснащён одной или двумя измерительными цепями. Они испытываются на электрическую прочность изоляции приложением переменного напряжения 500 В между цепью(ями) и землёй, а также между самими измерительными цепями. Маркировочная табличка датчика содержит указания по использованию зондов в искробезопасных измерительных цепях.
Тип защиты «повышенная надёжность» для исполнения Exe: Датчик температуры оснащён одной или двумя измерительными цепями. Они испытываются на электрическую прочность изоляции приложением переменного напряжения 500 В между цепью(ями) и землёй, а также между самими измерительными цепями. Система разработана в соответствии с IEC/EN 60079-7.
Опции
Датчики температуры могут поставляться с выносными измерительными преобразователями температуры:
Как заказать
Укажите: модель, тип датчика и класс точности, материал и размер зонда, а также опции, если имеются.
Пример: модель TS8-1-RTD — Cl.A — AISI 316, 6 мм × L = 200 мм.
| Тип изделия | Базовая термометрическая вставка (без термогильзы) для RTD или термопары, тип T 01 по DIN 43735, DIN 43762, IEC/EN 60751, IEC/EN 60584 |
| Типы чувствительных элементов | Термопреобразователи сопротивления (RTD) или термопары (TC), один или два элемента |
| Диаметр защитной оболочки (стандарт) | 3 мм или 6 мм (материал AISI 316 или INCONEL; другие – по запросу). Оболочка может изгибаться (радиус 5×d, однократно), не ближе 50 мм от наконечника. |
| Максимальная рабочая температура (примеры, без учёта термогильзы) | Pt100 (класс B опционально): до +850 °C; Термопара K: до +1100 °C (диам. 3,3–8 мм); Термопара J: до +750 °C (диам. 4,5–6 мм); Термопара E: до +800 °C (диам. 4,5–6 мм). Для взрывозащищённых исполнений Exi/Exd максимум +500 °C для всех типов. |
| Классы точности | RTD по IEC/EN 60751: классы A, B, 1/2 DIN, 1/3 DIN. Термопары по IEC/EN 60584-2: классы 1, 2, 3 (для диапазона –40…+200 °C – класс 3). |
| Длина чувствительной зоны вставки | RTD: макс. 40 мм; термопара: ≈ наружному диаметру оболочки, но не более 5 мм. |
| Клеммная колодка | Керамическая, крепится двумя винтами M4 с пружинами, ход до 10 мм. Соответствует головкам типов A и B. |
| Идентификация типа датчика (цветовая маркировка) | RTD – по IEC/EN 60751; Термопары (положительный проводник): E – фиолетовый, J – чёрный, K – зелёный, N – розовый (отрицательный – белый). |
| Сопротивление проводников (при +15…+35 °C) | Для оболочки 3 мм: ≈0,28 Ом/м; для 6 мм: ≈0,07 Ом/м. |
| Сопротивление изоляции (при +15…+35 °C) | 100 МОм при 100 В пост. тока (по IEC/EN 60751). |
| Время отклика (вставка без термогильзы, ориентировочно, в воде 0,2 м/с) | Термосопротивление (TR) Ø3 мм: t0,5 = 1,6 с, t0,9 = 5,5 с; Термосопротивление (TR) Ø6 мм: t0,5 = 5 с, t0,9 = 16 с; Термопара (TC) Ø3 мм: t0,5 = 1,2 с, t0,9 = 3,2 с; Термопара (TC) Ø6 мм: t0,5 = 3,5 с, t0,9 = 10 с. |
| Время отклика (в воздухе 1 м/с, ориентировочно) | TR Ø3 мм: t0,5 = 3,2 с, t0,9 = 10 с (значения t0,5 и t0,9 указаны в тексте как 3,2/10? — уточнение: в оригинале «TR 3 mm Ø — 1,6 s 5,5 s (вода); 3,2 s 10 s (воздух)»). Взять из таблицы. |
| Рекомендуемая минимальная длина погружения (для минимизации ошибок) | TR Ø3 мм: в жидкости 45 мм, в газе/паре 55 мм; TC Ø3 мм: 15 мм / 25 мм; TR Ø6 мм: 60 мм / 75 мм; TC Ø6 мм: 30 мм / 50 мм. |
| Вибрационная стойкость | По IEC/EN 60751 (тяжёлые условия): 30 м/с², 10–500 Гц, 150 ч по 2 осям. |
| Взрывозащита (сертификация) | ATEX, IECEx, EACEx. Типы защиты: Ex d (взрывонепроницаемая оболочка), Ex e (повышенная надёжность), Ex i (искробезопасная цепь), Ex n (тип «n»). |
| Опции | Выносные измерительные преобразователи: аналоговые или цифровые SMART «HART»® / PROFIBUS®. |
