Гибкая термопара с минеральной изоляцией MgO предназначена для точного и сверхбыстрого контроля температуры в сложных промышленных условиях. Благодаря гибкой металлической оболочке и рабочему диапазону до +1100 °C датчик легко монтируется в тесных узлах, на поверхностях и в потоках сред с низким давлением.
Устройство доступно в стандартном и искробезопасном (Ex i) исполнениях, комплектуется кабелями из силикона или тефлона и совместимо с промышленными преобразователями HART/PROFIBUS.
Производитель TE.MA , Модель CT8-82
Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион
Срок поставки: от 8 недель
цена По запросу
Под заказ
Гарантированные поставки от зарубежных производителей
Есть зарубежные офисы, поэтому имеем возможность закупать и завозить в Россию контрольно-измерительные приборы от зарубежных производителей.
Выгодные цены для предприятий и торгующих организаций
Гарантирована сохранность средств клиентов независимо от изменения курса валют. Предоставляем скидки для производств и торговых организаций.
Доставка импортных приборов за 90 дней из Европы, США и Азии
Гарантируем выполнение заказа в согласованный срок. Сроки поставки КИПиА фиксируются в договоре. Доставка по России и СНГ оплачивается покупателем.
Профессиональный консалтинг и подбор аналогов
Подберем лучший вариант из доступного контрольно-измерительного оборудования по соотношению цены, качества и срокам.
Термопары с быстрым временем отклика и минеральной изоляцией, с разъемным соединением

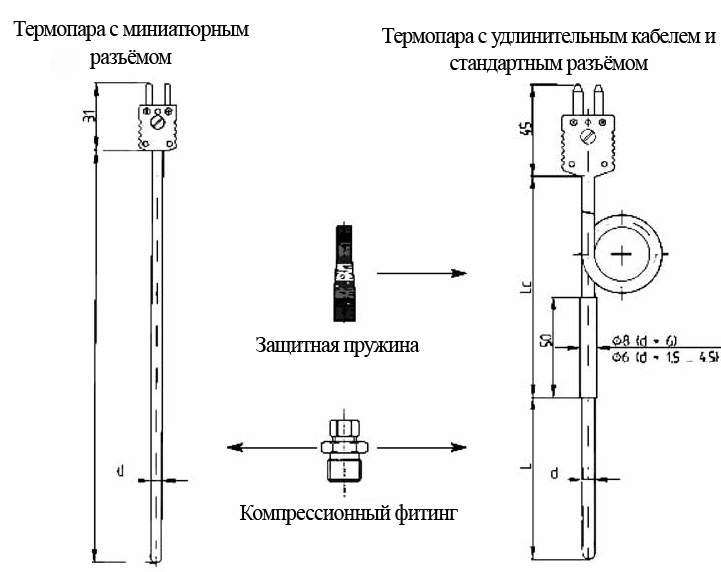

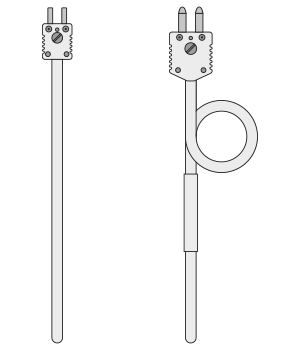

Конструкция термодатчиков «Thermo-Sensor» (TE.MA.) включает один или два термопарных чувствительных элемента, размещённых внутри гибкой металлической оболочки. Исполнения: с миниатюрным или стандартным разъёмом, с удлинительным кабелем или без него. Технологическое присоединение — по запросу. Разъёмы (монтируемые на оболочку или на удлинительный кабель) не имеют герметизации; для работы вне помещений необходима их дополнительная защита. Удлинительный кабель (опционально с защитной пружиной и/или электромагнитным экраном) выпускается с изоляцией из ПВХ, силикона, тефлона или стекловолокна. Соединение удлинительного кабеля с кабелем в оболочке выполнено пайкой и защищено герметичной втулкой. Взрывозащищённые исполнения соответствуют IEC/EN 60079-0 и IEC/EN 60079-11 (искробезопасная цепь Ex i).
Области применения
1. Условия эксплуатации
Допустимые температуры (°C) в точке измерения в соответствии с IEC 65 B.
| Датчики | диам. 1,5–3 мм | диам. 4,5–6 мм |
| J | -40… +600 °C | -40… +750 °C |
| E | -200… +700 °C | -200… +800 °C |
| K | -200… +800 °C | -200… +1100 °C |
Максимальное рабочее давление: 10 бар.
2. Идентификация измерительных цепей:
Тип термопары обозначается цветовым кодом в соответствии с IEC/EN 60584.
| Цветовая маркировка термопар | ||
| тип | проводник «+» | проводник «-» |
| E | фиолетовый | белый |
| J | чёрный | белый |
| K | зелёный | белый |
5. Защитная оболочка
Термопарный чувствительный элемент внутри зонда запрессован в уплотнённый порошок MgO, защищённый металлической оболочкой. Эта оболочка не имеет пор и может изгибаться до ограниченного радиуса (см. ниже). Важно: избегайте изгибания металлической оболочки в точке, расположенной ближе к кончику, чем 50 мм.
Минимальный радиус изгиба (r) кабеля в оболочке: r = 5 × d (только однократный изгиб).
6. Длина погружения
Это длина зонда, погружённого в среду, измеряемая от наконечника. Для минимизации возможных погрешностей рекомендуются следующие минимальные длины погружения:
7. Время отклика
Это время, на которое реакция датчика отстаёт от изменения температуры:
Приведённые ниже значения времени отклика являются ориентировочными и могут варьироваться на 30 % и более в зависимости от производственных допусков.
| Термопара | в воде, ок. 0,2 м/с | в воздухе, ок. 1 м/с | ||
| t0,5 | t0,9 | t0,5 | t0,9 | |
| диам. 1,5 мм | 0,2 с | 0,7 с | 7,7 с | 25 с |
| диам. 3 мм | 1,2 с | 3,2 с | 22 с | 70 с |
| диам. 4,5 мм | 2,5 с | 6,7 с | 39 с | 120 с |
| диам. 6 мм | 3,5 с | 10 с | 55 с | 170 с |
Время отклика указано для датчика с изолированной термопарой (ТС).
8. Разъем
Материал контактов разъёма специально выбран для термопарных применений, чтобы избежать погрешностей измерения, вызванных термоиндуцированными паразитными напряжениями (например, из-за температурных градиентов).
Миниатюрный разъём может использоваться только с кабелем в оболочке диаметром 1,5 мм; для диаметра 3 мм – с кабелем в оболочке или удлинительным кабелем. Стандартные и керамические разъёмы могут использоваться с кабелем в оболочке или удлинительным кабелем диаметром 3, 4,5 или 6 мм.
Допустимые температуры окружающей среды для разъёмов: от –30 до +130 °C.
Допустимые температуры корпусов разъёмов:
Допустимые температуры в месте соединения с удлинительным кабелем (для всех изоляционных материалов, кроме ПВХ): от –30 до +130 °C.
| Допустимые температуры окружающей среды для удлинительного кабеля | |
| ПВХ | -20 … +105 °C |
| Силикон | -60 … +180 °C |
| ПТФЭ (тефлон) | -75 … +260 °C |
| Стекловолокно | -60 … +400 °C |
Минимальный радиус изгиба (r) для удлинительного кабеля с многожильными проводами:
9. Датчики температуры для взрывоопасных сред
Зона 0 (класс 1, раздел 1) должна быть отделена от зоны 1 или зоны 2 с помощью термогильз следующим образом: нержавеющая сталь, минимальная толщина стенки 1 мм (3 мм или более для других типов стали). К
Тип защиты «искробезопасная цепь» для исполнения Exi:
Нормативный документ IEC/EN 60079-11 относит датчики температуры к «простому оборудованию». Они должны быть электрически подключены к безопасной зоне с помощью сертифицированных электронных искробезопасных барьеров. Они поставляются с декларацией соответствия изготовителя. Датчик температуры оснащён одной или двумя измерительными цепями. Они испытываются на электрическую прочность изоляции приложением переменного напряжения 500 В между цепью(ями) и землей, а также между самими измерительными цепями. Маркировочная табличка датчика содержит указания по использованию зондов в искробезопасных измерительных цепях.
Опции
Датчики температуры могут поставляться с выносными измерительными преобразователями температуры:
Как заказать:
Укажите: модель, тип датчика, материал и размер зонда, длину кабеля, тип разъема, дополнительные опции (при наличии)
Пример: модель CT8-82-J-AISI316, 6 мм × L = 200 мм, миниатюрный разъем
| Тип датчика | Термопара (TC) с минеральной изоляцией, один или два чувствительных элемента |
| Диаметр защитной оболочки (гибкой) | 1,5 мм / 3 мм / 4,5 мм / 6 мм (стандарт; другие – по запросу) |
| Материал оболочки (стандарт) | AISI 316, INCONEL (другие материалы – по запросу) |
| Типы термопар (НСХ) | J, E, K |
| Диапазон рабочих температур (в точке измерения) по IEC 65 B | J: Ø1,5–3 мм – от –40 до +600 °C; Ø4,5–6 мм – от –40 до +750 °C E: Ø1,5–3 мм – от –200 до +700 °C; Ø4,5–6 мм – от –200 до +800 °C K: Ø1,5–3 мм – от –200 до +800 °C; Ø4,5–6 мм – от –200 до +1100 °C |
| Максимальное рабочее давление | 10 бар |
| Класс точности (IEC/EN 60584-2) | Класс 2 (для температур –40…200 °C – класс 3) |
| Монтажное положение | Неограниченно (обычно – через компрессионный фитинг) |
| Идентификация типа термопары | Цветовая кодировка по IEC/EN 60584: E (+фиолетовый, – белый); J (+чёрный, – белый); K (+зелёный, – белый) |
| Минимальный радиус изгиба кабеля в оболочке | r = 5 × d (однократный изгиб); не изгибать на расстоянии < 50 мм от наконечника |
| Рекомендуемая минимальная длина погружения | В жидкостях: > 5 × d; в газах/парах: > 8 × d (d – диаметр оболочки) |
| Время отклика (изолированная термопара, ориентировочно) | В воде (≈0,2 м/с): Ø1,5 мм: t0,5 = 0,2 с, t0,9 = 0,7 с; Ø3 мм: t0,5 = 1,2 с, t0,9 = 3,2 с; Ø4,5 мм: t0,5 = 2,5 с, t0,9 = 6,7 с; Ø6 мм: t0,5 = 3,5 с, t0,9 = 10 с. В воздухе (≈1 м/с): Ø1,5 мм: t0,5 = 7,7 с (t0,9 не указано); Ø3 мм: t0,5 = 22 с; Ø4,5 мм: t0,5 = 39 с; Ø6 мм: t0,5 = 55 с. |
| Типы разъёмов и допустимые диаметры кабеля | Миниатюрный разъём: только для кабеля Ø1,5 мм (или экранированный удлинительный кабель Ø3 мм); Стандартный и керамический разъёмы: для кабеля в оболочке или удлинительного кабеля Ø3, 4,5, 6 мм. |
| Допустимая температура окружающей среды для разъёма | от –30 до +130 °C |
| Допустимая температура корпуса разъёма | Стандартный/миниатюрный (синтетика): до 200 °C; керамический: до 900 °C |
| Допустимая температура в месте соединения с удлинительным кабелем (кроме ПВХ) | от –30 до +130 °C |
| Минимальный радиус изгиба удлинительного кабеля (многожильный) | Неэкранированный: r > 5 × d; экранированный: r > 10 × d (ориентировочно) |
| Взрывозащита | Только искробезопасные цепи (Exi) по IEC/EN 60079-11. Зона 0 отделяется термогильзой из нержавеющей стали с толщиной стенки ≥1 мм (для других сталей – ≥3 мм). |
| Опции | Выносные измерительные преобразователи: аналоговые или цифровые SMART «HART»®, PROFIBUS®. |
Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к « TE.MA CT8-82» с помощью специальной формы.
