TE.MA CT8-21 Датчик температуры с высокой скоростью отклика

Описание TE.MA CT8-21

Датчики температуры CT8-21 могут оснащаться одним или двумя термопреобразователями сопротивления (RTD) или термопарами (TC). Каждый датчик состоит из термочувствительного элемента (вставки), соединительной головки, термогильзы и технологического присоединения; термогильзы, изготовленные из заготовки трубы, поставляются в исполнениях форм 3, 3G и 3F и соответствуют стандарту DIN 43772/T.2.

При необходимости вставки можно легко заменить, не удаляя термогильзу из трубопровода и без остановки технологического процесса. Для взрывоопасных сред доступны исполнения, удовлетворяющие требованиям IEC/EN 60079-0 «Электрооборудование для взрывоопасных газовых сред. Общие требования», IEC/EN 60079-1 (взрывонепроницаемая оболочка «d») или IEC/EN 60079-11 (искробезопасная цепь «i»). Термогильза соответствует соответствующим требованиям к минимальной толщине стенки.

Области применения

• Для всех измерений температуры, требующих быстрого отклика
• Установка на трубах, а также в открытых или закрытых емкостях
• Для широкого спектра сред: паров, газов, жидкостей, неабразивных веществ
• Специальные исполнения для взрывоопасных сред, сертифицированные по ATEX, IECEx, EACEx.

1. Предельные температуры для термопар в зависимости от диаметра провода

Допустимая рабочая температура обычно является максимальной температурой, разрешенной для термогильзы. Стандартный материал: AISI 316 и INCONEL. Другие материалы или диаметры доступны по запросу.

2. Предельные значения для термогильз

Они определяются температурой, давлением и скоростью потока среды, длиной погружения, материалом термогильзы и среды и т.д.

В качестве примера для длины погружения 200 мм и скорости 20 м/с (газ, пар) или 3 м/с (жидкость) будут применяться следующие предельные значения температуры/давления: 100 °C / 40 бар — 400 °C / 20 бар. Необходимо также учитывать номинальное давление фланца!

Для получения дополнительной информации можно обратиться к стандарту DIN 43763. При температурах выше 400 °C каждое конкретное применение следует рассматривать отдельно; для критических условий эксплуатации необходимо выполнить расчет по методу Диттриха или Мердока. Материалы для термогильз: предпочтительно использовать тот же материал, что и для конструкции, на которой установлен датчик.

3. Соединительная головка:

Внутренняя клеммная коробка с пружиной нагрузки предусмотрена для всех версий, в которых не установлен внутренний датчик температуры.

Стандартная головка

• Для температур окружающей среды от -40 °C до +100 °C.
• Степень защиты: от IP 54 до IP 65, в зависимости от исполнения (см. также технический паспорт «Соединительные головки»).
• Кабельный ввод: выбирается в зависимости от кабельного ввода.

Головка Exd

• Литой алюминий, степень защиты IP 65 для удлинителя с встроенным уплотнительным компрессионным фитингом.
• Ограниченное положение установки: максимум 60° от вертикали.
• При установке без удлинителя изоляции или при монтаже с соединительной головкой свободная длина кабеля в оболочке ограничена (из-за веса головки) следующими значениями:
  от 100 мм (диаметр d 6 мм) до 200 мм (диаметр d 1/2″/12,70 мм), в зависимости от механических условий.

4. Рабочее положение:

Без ограничений, при условии, что соединительная головка находится на достаточном расстоянии от источника тепла.

5. Глубина погружения:

Это глубина, на которую термокарман погружен в среду, измеряемая от кончика. Для минимизации погрешностей рекомендуются следующие минимальные глубины погружения:

6. Время отклика:

Это время, на которое реакция датчика отстает от изменения температуры:

• t 0,5 — время, необходимое для достижения изменением температуры 50 % от полного значения;
• t 0,9 — время, необходимое для достижения изменением температуры 90 % от полного значения.

Приведенные ниже значения времени отклика относятся только к термопреобразователям сопротивления. Они являются ориентировочными и могут варьироваться на 30 % и более. Термопары могут иметь время отклика на 10–25 % короче, чем термопреобразователи сопротивления.

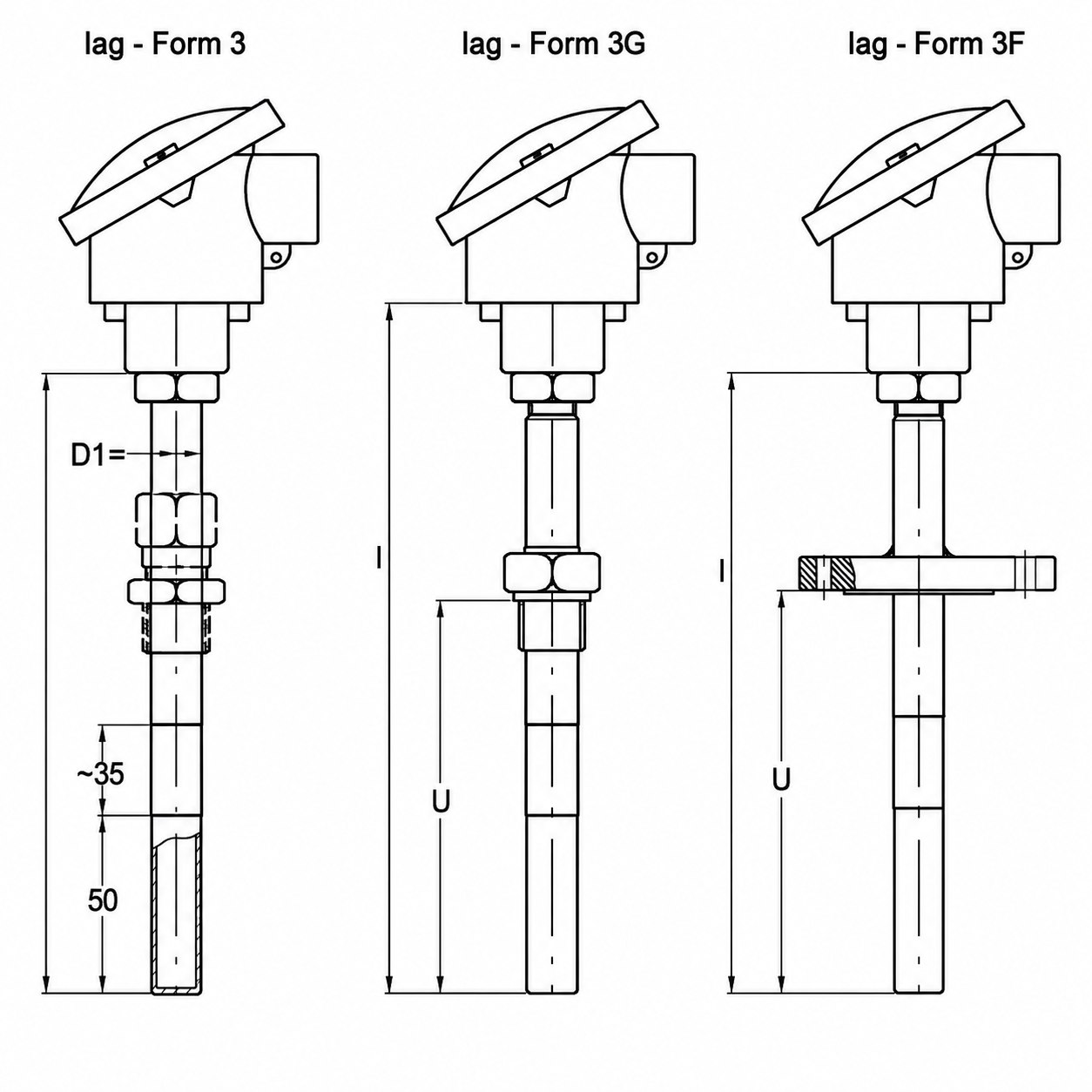

7. Взаимосвязь между номинальной длиной «L» датчика температуры, длиной «Li» вставки и соответствующими длинами вставки «U»:

8. Датчики температуры для взрывоопасных сред:

Соединительная головка и датчик температуры должны находиться в зоне 1 или 2 (класс 1, раздел 1; класс 1, раздел 2). Зона 0 (класс 1, раздел 1) должна быть отделена от зоны 1 или зоны 2 с помощью термогильз следующим образом: нержавеющая сталь, минимальная толщина стенки 1 мм (3 мм или более для других типов стали).

Тип защиты «взрывозащищенный корпус» для исполнения Exd: Система состоит из соединительной головки Exd, выносного патрубка и вставки с зазором в соответствии с IEC/EN 60079-1, а также кабельного ввода утвержденного типа. Маркировочная табличка датчика содержит указания по использованию датчиков во взрывоопасных средах. Особых ограничений для измерительных цепей не существует. Соединительная головка оснащена зажимами заземления.

Тип защиты «искробезопасность Exi». Нормативный документ IEC/EN 60079-11 относит датчики температуры к «простому оборудованию». Они должны подключаться к безопасной зоне с помощью сертифицированного защитного барьера. Имеют сертификат типа «EC», выданный независимой организацией.  Датчик температуры оснащен одной или двумя измерительными цепями. Они испытываются на электрическую прочность изоляции приложением переменного напряжения 500 В между цепью(ями) и землей, а также между самими измерительными цепями. Маркировочная табличка датчика содержит указания по использованию датчиков в искробезопасных измерительных цепях.

Опции

Датчики температуры могут быть по запросу укомплектованы измерительными преобразователями температуры, установленными непосредственно в соединительной головке или выносными: аналоговыми; цифровыми SMART «HART» или «PROFIBUS».

Как заказать:

Укажите: модель, тип датчика, диапазон измерения, тип термогильзы и размеры присоединения к процессу, а также дополнительные опции (при наличии).

Пример: модель CT8-21-RTD-0/100-3F 1” ANSI 150, U=200 мм, 4–20 мА, SMART «HART».

Технические характеристики TE.MA CT8-21
