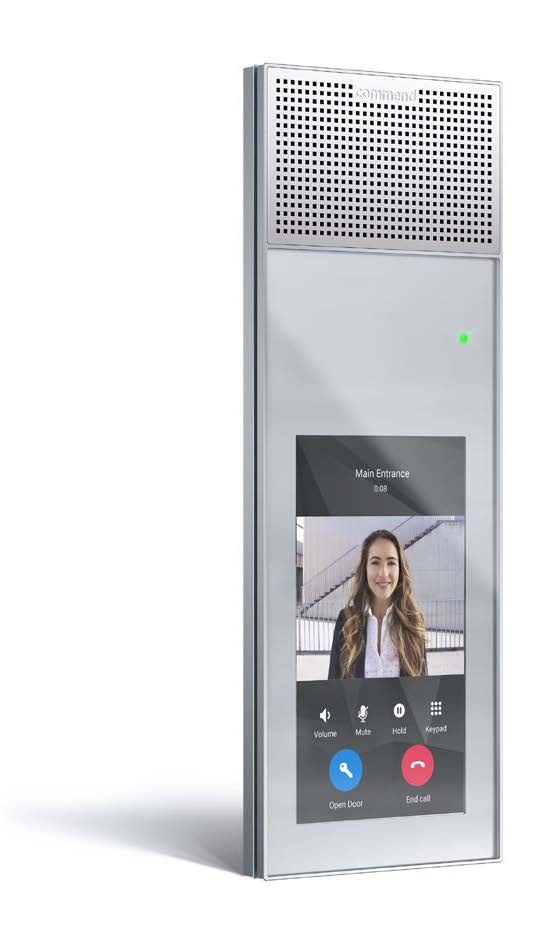

Commend ID5 TD Внутреннее переговорное устройство с сенсорным дисплеем 5″

IP-переговорное устройство Commend ID5 TD предназначено для настольной и настенной установки внутри помещений. Сенсорный дисплей 5″ с разрешением 720 × 1280 пикселей имеет настраиваемый интерфейс, а два порта USB 2.0 позволяют подключать совместимые дополнительные устройства Commend.

Поддержка SIP и питания PoE обеспечивает интеграцию в IP-инфраструктуру. Для видеосвязи доступны модели ID5 TD CM и ID5 TD CM-B со встроенной видеокамерой.

Производитель Commend , Модель ID5 TD

Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион

Полное описание Commend ID5 TD

Срок поставки: от 8 недель

цена По запросу

Под заказ

Гарантированные поставки от зарубежных производителей

Есть зарубежные офисы, поэтому имеем возможность закупать и завозить в Россию контрольно-измерительные приборы от зарубежных производителей.

Выгодные цены для предприятий и торгующих организаций

Гарантирована сохранность средств клиентов независимо от изменения курса валют. Предоставляем скидки для производств и торговых организаций.

Доставка импортных приборов за 90 дней из Европы, США и Азии

Гарантируем выполнение заказа в согласованный срок. Сроки поставки КИПиА фиксируются в договоре. Доставка по России и СНГ оплачивается покупателем.

Профессиональный консалтинг и подбор аналогов

Подберем лучший вариант из доступного контрольно-измерительного оборудования по соотношению цены, качества и срокам.

Описание Commend ID5 TD

IP-переговорные устройства Commend серии ID5 TD предназначены для настольной и настенной установки внутри помещений. Плоский корпус выполнен из высококачественных материалов, включая стекло, нержавеющую сталь и алюминий. Устройства оснащены цветным сенсорным дисплеем диагональю 5″ с разрешением 720 х 1280 пикселей. Интерфейс дисплея настраивается индивидуально, а конфигурирование устройства выполняется через веб-интерфейс Commend.

Два громкоговорителя, два MEMS-микрофона и алгоритмы цифровой обработки звука обеспечивают высокую разборчивость речи. Эхоподавление на основе глубоких нейронных сетей снижает вероятность появления слышимых эха и задержек. Динамическое подавление фонового шума и формирование диаграммы направленности микрофонов (beamforming) помогают выделять речь на фоне окружающих звуков. Технология OpenDuplex® обеспечивает естественную дуплексную громкую связь без использования телефонной трубки. Функция IVC (Intelligent Volume Control) автоматически регулирует громкость громкоговорителя в зависимости от уровня окружающего шума.

Два USB-разъёма на задней панели позволяют подключать дополнительные устройства и модули Commend: телефонную трубку, микрофон на гибком держателе, индукционную петлю, аудиоинтерфейсы и модули ввода-вывода.

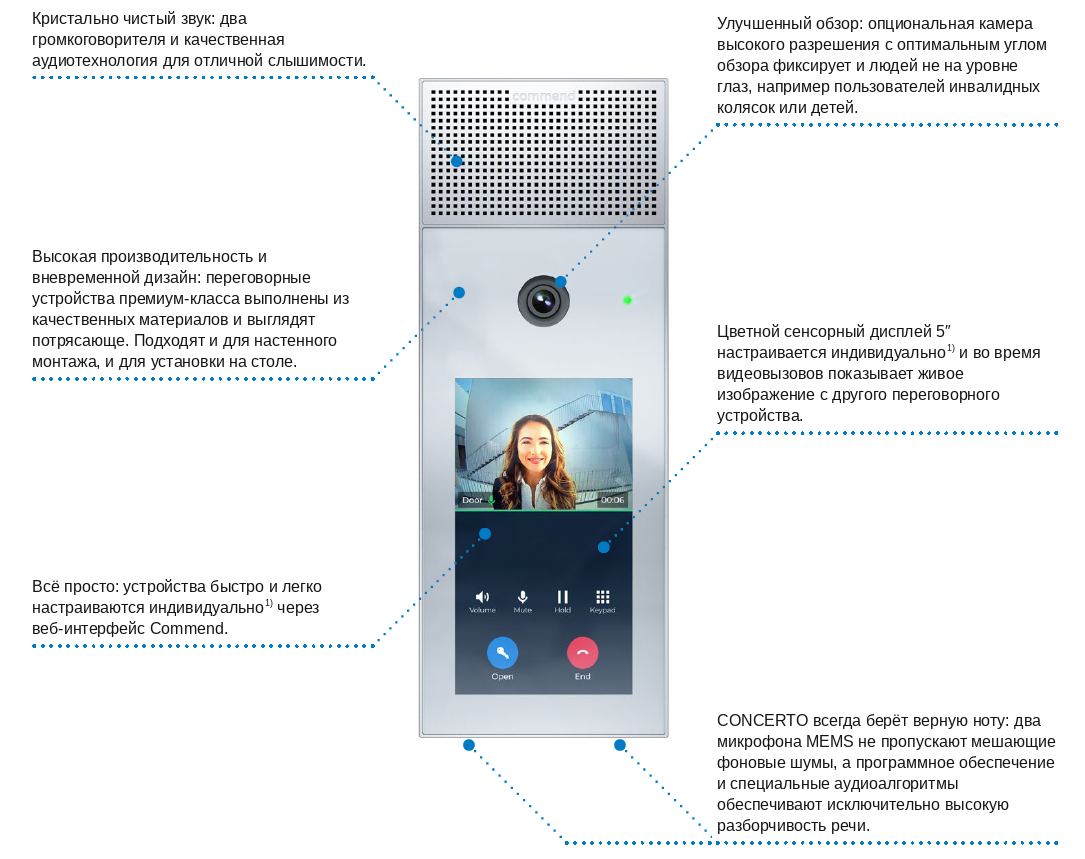

Особенности

Высокопроизводительный процессор и широкий набор функций.
Настольная установка, а также настенный монтаж с использованием комплектов для накладной или встраиваемой установки.
Цветной сенсорный дисплей диагональю 5″ с разрешением 720 х 1280 пикселей и индивидуально настраиваемым интерфейсом.
Настройка устройства через веб-интерфейс Commend.
Два громкоговорителя и два MEMS-микрофона с алгоритмами обработки звука для повышения разборчивости речи.
Эхоподавление, динамическое подавление фонового шума, beamforming, автоматическая регулировка громкости IVC и дуплексная громкая связь OpenDuplex®.
Расширение функциональности посредством совместимых устройств и модулей, подключаемых через два USB-разъёма.

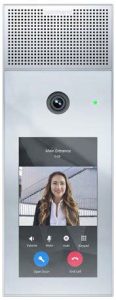

В моделях ID5 TD CM и ID5 TD CM-B предусмотрена встроенная видеокамера высокого разрешения. Широкий угол обзора позволяет захватывать изображение людей, находящихся ниже уровня установки камеры, в том числе детей и пользователей кресел-колясок.

Предусмотрены два режима интерфейса. В дверном режиме можно настроить произвольное количество кнопок и прокрутку списка; функции меню недоступны. Во внутреннем режиме поддерживается до шести кнопок и меню с разделами «Главная», «Клавиатура», «Контакты» и «Настройки».

Дополнительные аудиофункции

Контроль громкоговорителя и микрофона для проверки работоспособности переговорного устройства и сокращения объёма ручных проверок.
Симплексный режим связи по принципу «нажать для передачи речи — отпустить для прослушивания», предназначенный, в частности, для систем безопасности и промышленной связи.
Аудиомониторинг с автоматическим инициированием вызова, в том числе экстренного, при достижении заданного уровня звукового давления.
Непрерывное измерение уровня звукового давления окружающей среды с возможностью передачи данных в систему управления по SNMP или HTTPS, например для визуализации уровня шума.
Эквалайзер для настройки звука с учётом акустических условий.
Функции громкоговорящего оповещения: передача и воспроизведение объявлений с возможностью ответить непосредственно с переговорного устройства.

Кибербезопасность

Для защиты устройства и сетевого обмена предусмотрены средства физической, сетевой и программной безопасности. В зависимости от конфигурации системы применяются обнаружение попыток вскрытия с помощью электромеханических контактов, защита USB-портов и интерфейсов отладки, а также IP Secure Connector для автоматического разрыва сетевого соединения при попытке вмешательства.

Сетевая аутентификация по IEEE 802.1X и сегментация сети с использованием VLAN по IEEE 802.1Q.
Шифрование и аутентификация соединений; SIP over TLS 1.2 с защищёнными наборами шифров, SRTP для шифрования голосовых данных и клиентские сертификаты X.509.
Защита веб-интерфейса, API и видеоданных посредством TLS для протоколов HTTPS, SIPS и MQTTS.
Обязательная смена пароля по умолчанию при первом входе, минимальная длина пароля 12 символов и обнаружение попыток подбора пароля.

Установка и монтаж

Устройство предназначено только для использования внутри помещений. Не устанавливайте его в местах с повышенной влажностью, запылённостью или температурой; исключите воздействие прямого солнечного света и ультрафиолетового излучения.

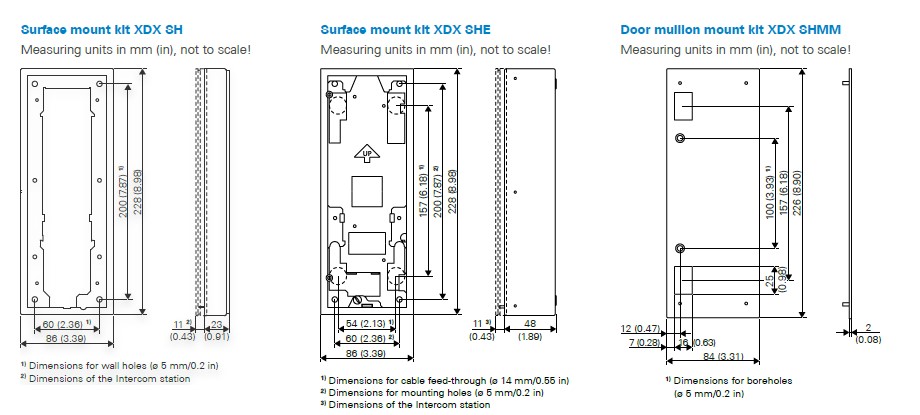

Для монтажа отдельно доступны комплекты XDX FB, XDX SH, XDX SHE, XDX SHMM и XDX SHID.
Устанавливайте устройство на устойчивую стену или поверхность, способную выдержать его вес. Монтажный комплект не должен подвергаться скручивающим нагрузкам; необходимо исключить проникновение воды со стороны стены.
При монтаже с комплектом накладной установки XDX SH или комплектом для гипсокартонных стен и панелей XDX FB недостаточно места для непосредственного подключения полевого Ethernet-кабеля с обжатым разъёмом. При использовании такого кабеля рекомендуется установить на его свободном конце гнездо RJ45, например MODJ8-8KUPPL, и подключить устройство к гнезду патч-кордом.
Очистку выполняйте слегка увлажнённой салфеткой из микрофибры.

Технические характеристики Commend ID5 TD

Степень защиты оболочки	IP40 (Согласно EN 60529)
Степень защиты от механических ударов	IK08 (Согласно EN 62262)
Микрофоны	Два цифровых MEMS-микрофона
Громкоговоритель	С мембраной специальной конструкции для обеспечения оптимального качества звука
Усилитель	Встроенный усилитель класса D мощностью 2,5 Вт
Уровень звукового давления	Максимум 95 дБ на расстоянии 0,5 м и 89 дБ на расстоянии 1 м
Дисплей	Сенсорный TFT-дисплей диагональю 5 дюймов, разрешение 720 х 1280 пикселей, типовая яркость 680 кд/м²
Полоса пропускания аудиоканала	До 20 кГц
Аудиокодеки	Opus, G.722, G.711 A-law и G.711 μ-law
Видеофункции	Поддерживаемые кодеки: H.264 (видеопоток SIP и ONVIF), Motion JPEG (видеопоток HTTP и ONVIF), RTSP. Спецификация ONVIF: профиль S
Средства защиты информации	SIP через TLS, SRTP, IEEE 802.1X, передача MJPEG через HTTPS, HTTPS для доступа к веб-интерфейсу и интерфейсам устройства
Поддерживаемые протоколы	IPv4, IPv6, TLS, TCP, UDP, HTTP (RFC 2617, RFC 3310), HTTPS (RFC 2818), RTP (RFC 3550), RTSP (RFC 2326), SIP через TLS, RTCP, DHCP, DHCPv6, DNSv4, DNSv6, mDNS, 802.1X EAP-TLS (RFC 5216), 802.1X EAP-MD5 (RFC 2284), SDP (RFC 2327, RFC 4566), SSDP, SIP (RFC 3261), SMTP, SNMPv2c, SNMPv3, SNTPv4 (RFC 5905, раздел 14), STUN (Classic STUN), декодирование DTMF (RFC 2976, RFC 2833, SIP Info), ICMPv6 (обнаружение маршрутизаторов), MQTT (ISO/IEC 20922)
Диапазон рабочих температур	От 0 до +50 °C
Диапазон температур хранения	От −20 до +70 °C
Относительная влажность	До 90 %, без образования конденсата
Интерфейсы подключения	Разъём RJ45 для Ethernet и PoE (10/100 Мбит/с). Два порта USB 2.0 типа A для подключения внешних устройств 1)
Электропитание 2)	PoE: IEEE 802.3af/802.3at, тип 1, класс 0
Потребляемая мощность	ID5 TD(-B): В режиме ожидания — 2,5 Вт (без дополнительных устройств); Максимальная — 11,3 Вт (во время видеовызова при нагрузке 2,5 Вт на каждом из двух портов USB). ID5 TD CM(-B): В режиме ожидания — 3,1 Вт (без дополнительных устройств); Максимальная — 12,8 Вт (во время видеовызова при нагрузке 2,5 Вт на каждом из двух портов USB)
Требования к кабелю	Не ниже категории 5, экранированный кабель 3)
Соответствие стандартам и нормативным требованиям	EN 61000-6-2, EN 61000-6-3, EN 55032, класс B, EN 55035, FCC Part 15, класс B, ICES-003, класс B, EN 60529 (IP40), EN 62262 (IK08), EN 62368-1, IEC 62368-1 (схема CB), UL 62368-1 (сертификация Listed, E351589)
Варианты настенного монтажа	Комплект для скрытого монтажа в гипсокартон или панель XDX FB. Монтажная коробка для скрытого монтажа XDX FBS (требуется XDX FB). Комплект для накладного монтажа XDX SH или XDX SHID

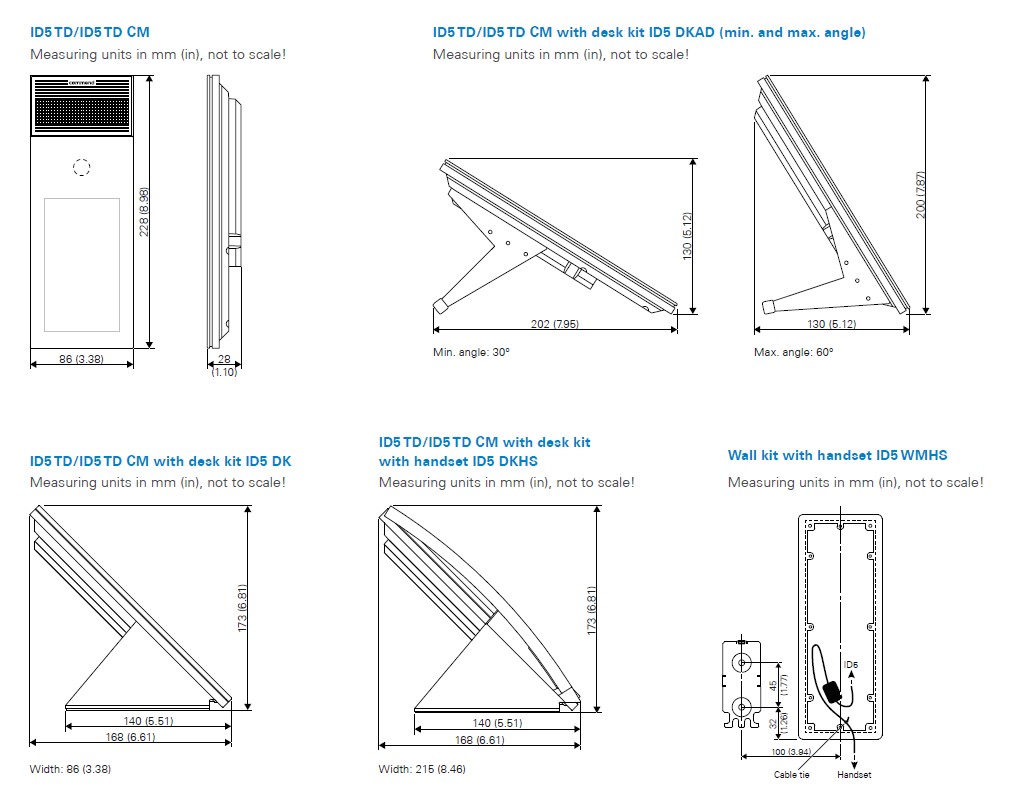

Габаритные размеры (В х Ш х Г)	С комплектом для скрытого монтажа: 228 х 86 х 11 мм. С комплектом для накладного монтажа: 228 х 86 х 28 мм
Цвет	ID5 TD, ID5 TD CM: Серебристый. ID5 TD-B, ID5 TD CM-B: Чёрный
Масса с упаковкой	Около 600 г
Дополнительные аксессуары	ID5 DKAD (регулируемый настольный комплект), ID5 DK (настольный комплект), ID5 DKHS (настольный комплект с телефонной трубкой), ID5 WMHS (настенный комплект с телефонной трубкой), ID5 DKGM (настольный комплект с гибким микрофоном на держателе типа «гусиная шея» и кнопкой PTT), ID5 DKHSGM (настольный комплект с гибким микрофоном на держателе, кнопкой PTT и телефонной трубкой), AFIL-USB (комплект индукционной петли), EB1E1A (модуль ввода-вывода USB), EB8E8A (модуль ввода-вывода USB), EB3E2A-AUD (модуль расширения), IP Secure Connector (защитная коммутационная коробка), PA 25W POE-DC (инжектор питания PoE)

¹⁾ USB-разъёмы предназначены только для подключения устройств Commend. Не используйте их, например, для зарядки мобильных телефонов. При отдельной установке USB-устройства с помощью удлинительного кабеля длина USB-кабеля не должна превышать 5 м. Для соответствия стандарту UL 62368-1 (cULus) длина USB-кабеля не должна превышать 3,05 м. Все USB-порты классифицированы и испытаны как порты USB класса PS1 в соответствии с EN/UL/IEC 62368-1.

²⁾ Для питания требуется PoE-коммутатор или PoE-инжектор (не входит в комплект поставки).

³⁾ Максимальная длина кабельной линии категории 5 в локальной сети LAN составляет 100 м (328 футов), например от коммутатора до переговорного устройства.

Технические характеристики камеры (только для ID5 TD CM и ID5 TD CM-B)

Датчик изображения	Цветная CMOS-матрица формата 1/3 дюйма
Объектив	Фиксированная диафрагма F2.4. Диагональный угол обзора: 130°. Горизонтальный угол обзора: 125°. Вертикальный угол обзора: 100°
Минимальная освещённость	В чёрно-белом режиме: 1 лк. В цветном режиме: 1,5 лк
Разрешение (Ш х В)	1280 х 960 пикселей
Частота кадров	До 30 кадров/с
Видеопотоки	Одновременная передача до 6 видеопотоков H.264 по HTTP(S)/RTSP с индивидуальной настройкой разрешения или частоты кадров и до 6 видеопотоков MJPEG по HTTP(S) с индивидуальной настройкой разрешения или частоты кадров

Системные требования

Сервер:

VirtuoSIS версии 5.0 или выше;
S3/S6 версии 7.1 или выше;
совместимый SIP-сервер;

Работа без сервера:

Программное обеспечение для конфигурирования
Set-UP версии 1.5.3 или выше.

Комплект поставки

Переговорное устройство.
Салфетка из микрофибры.
Отвёртка TX 08.
Документ с идентификационными данными устройства.
Информация о соответствии требованиям к использованию программного обеспечения с открытым исходным кодом.
Краткое справочное руководство.

Модельный ряд Commend ID5 TD

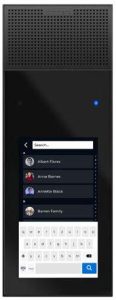

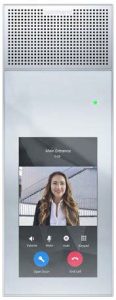

ID5 TD	ID5 TD-B
Высококлассное переговорное устройство серебристого цвета с индивидуально настраиваемым сенсорным дисплеем диагональю 5″.	Высококлассное переговорное устройство чёрного цвета с индивидуально настраиваемым сенсорным дисплеем диагональю 5″.

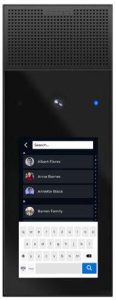

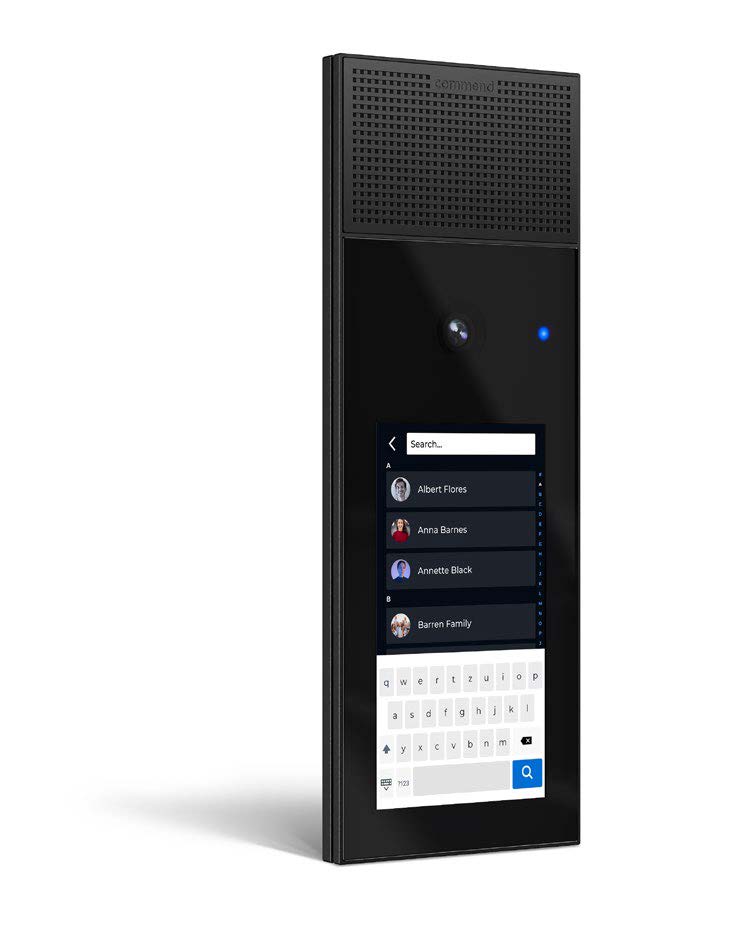

ID5 TD CM	ID5 TD CM-B
Высококлассное переговорное устройство серебристого цвета со встроенной камерой высокого разрешения и индивидуально настраиваемым сенсорным дисплеем диагональю 5″.	Высококлассное переговорное устройство чёрного цвета со встроенной камерой высокого разрешения и индивидуально настраиваемым сенсорным дисплеем диагональю 5″.

Аксессуары для Commend ID5 TD

Модель	Описание	Изображение

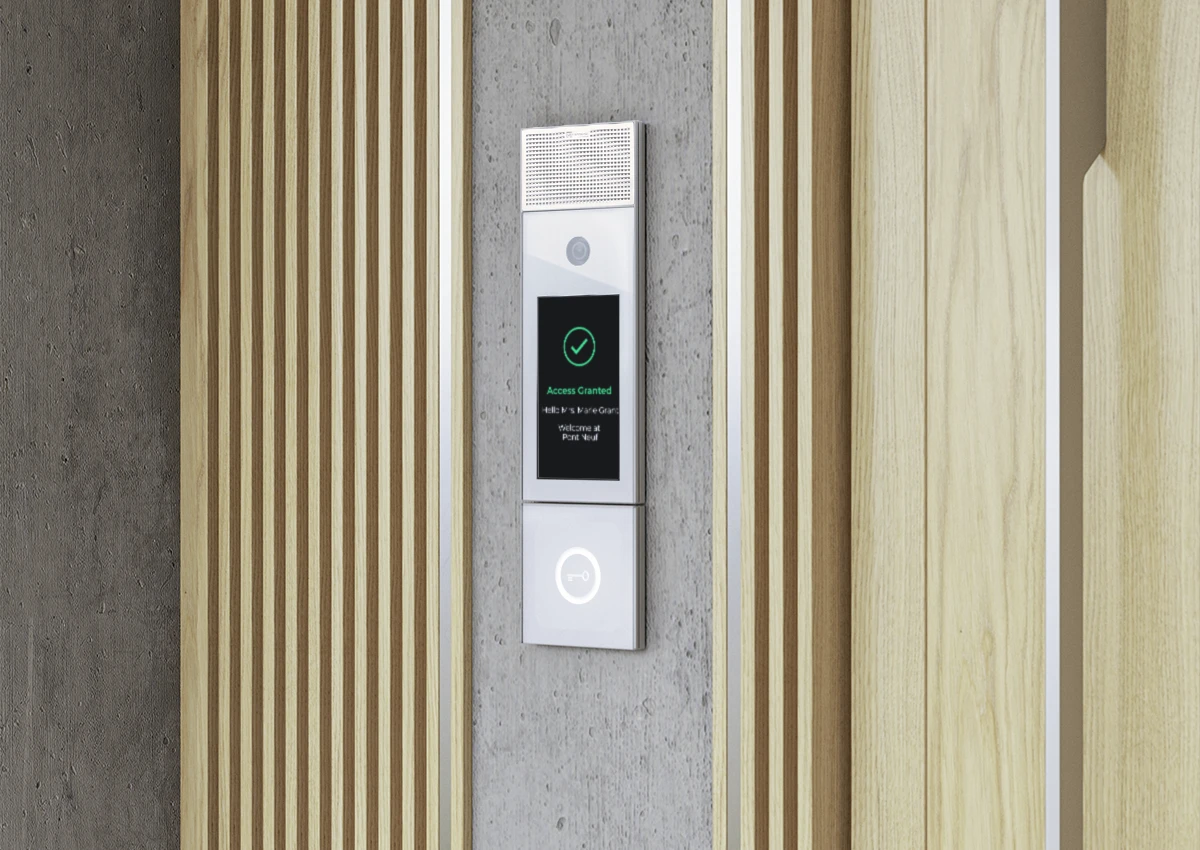

XDX UNIR B	Универсальный IP-считыватель в дизайне переговорных устройств OD10, со светодиодным индикатором, чёрный.
XDX UNIR	Универсальный IP-считыватель в дизайне переговорных устройств OD10, со светодиодным индикатором, чёрный.
USB UNIR	IP-считыватель Bluetooth® для устройств SymMX с подключением через USB.
AFIL USB	Комплект расширения с индукционной аудиопетлёй для передачи аудиосигналов на слуховые аппараты. Предназначен для переговорных устройств с USB-портом.
EB1E1A	Модуль расширения ввода-вывода с подключением через USB для переговорных устройств с USB-портом.
EB3E2A-AUD	Модуль расширения ввода-вывода с аудиоинтерфейсом для переговорных устройств с USB-портом. Оптимизирован для монтажных комплектов серий WS и Concerto.
IP-CON	IP-блок коммутации для безопасного соединения переговорного устройства с сетью и устройством открывания двери.
PA25WPOE-DC	Инжектор PoE мощностью 25 Вт, входное напряжение 24–48 В переменного тока. Оптимизирован для монтажных комплектов серий WS и Concerto.
RJ45-MONT	Адаптер Ethernet для крепления жёсткого соединительного кабеля в монтажном комплекте. Длина — 0,3 м.
EB8E8A	Модуль расширения ввода-вывода для переговорных модулей с USB-портом, предназначенный для установки на DIN-рейку.

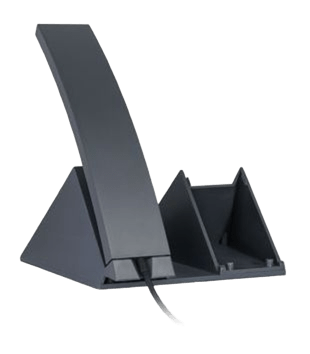

ID5 DKHS	Настольный комплект с телефонной трубкой для переговорных устройств серии ID5.

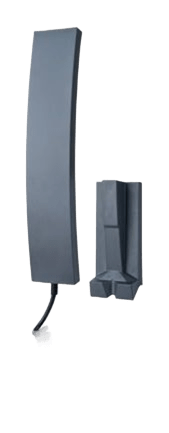

ID5 WMHS	Модуль телефонной трубки для настенного монтажа с подключением через USB.

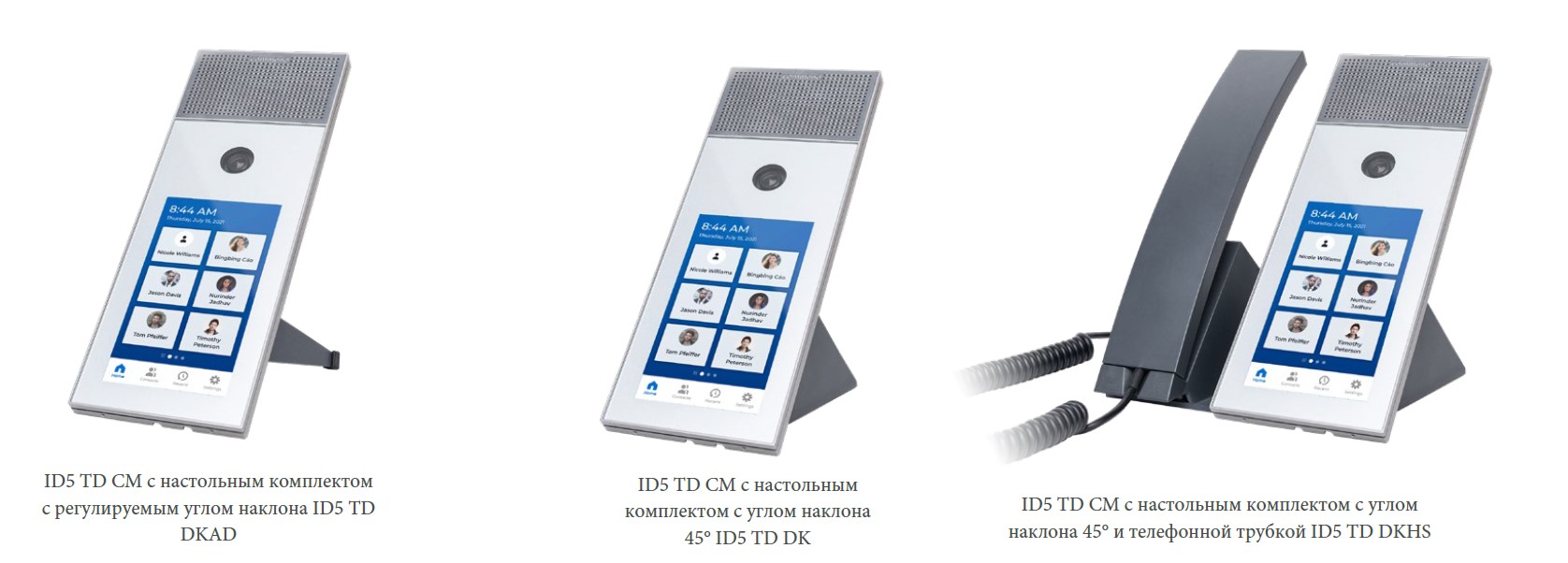

ID5 DK	Настольный комплект для переговорных устройств серии ID5.
ID5 DKAD	Настольный комплект с регулируемым углом наклона для переговорных устройств серии ID5.

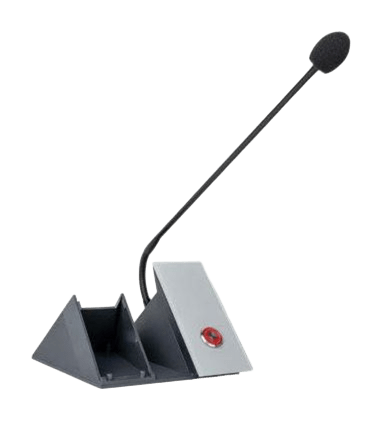

ID5 DKGM	Настольный комплект с микрофоном на гибком держателе и кнопкой вызова для переговорных устройств серии ID5.

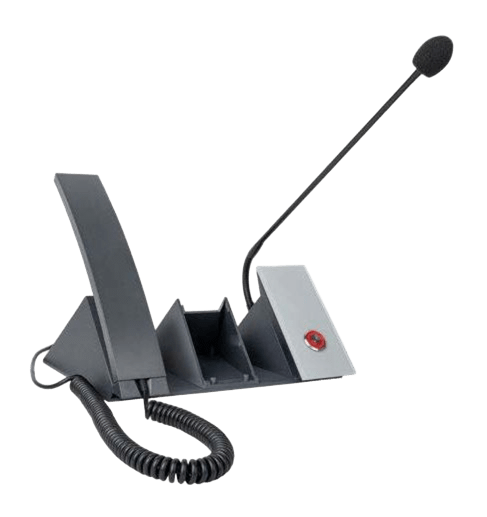

ID5 DKHSGM	Настольный комплект с телефонной трубкой и микрофоном на гибком держателе с кнопкой передачи речи для переговорных устройств серии ID5.

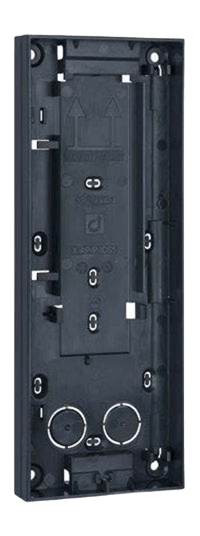

XDX SHID	Комплект для накладного монтажа переговорных устройств серий ID5, OD1 и OD5.
XDX SH	Комплект из листовой стали с порошковым покрытием для накладного монтажа переговорных устройств серий ID5, OD1 и OD5.

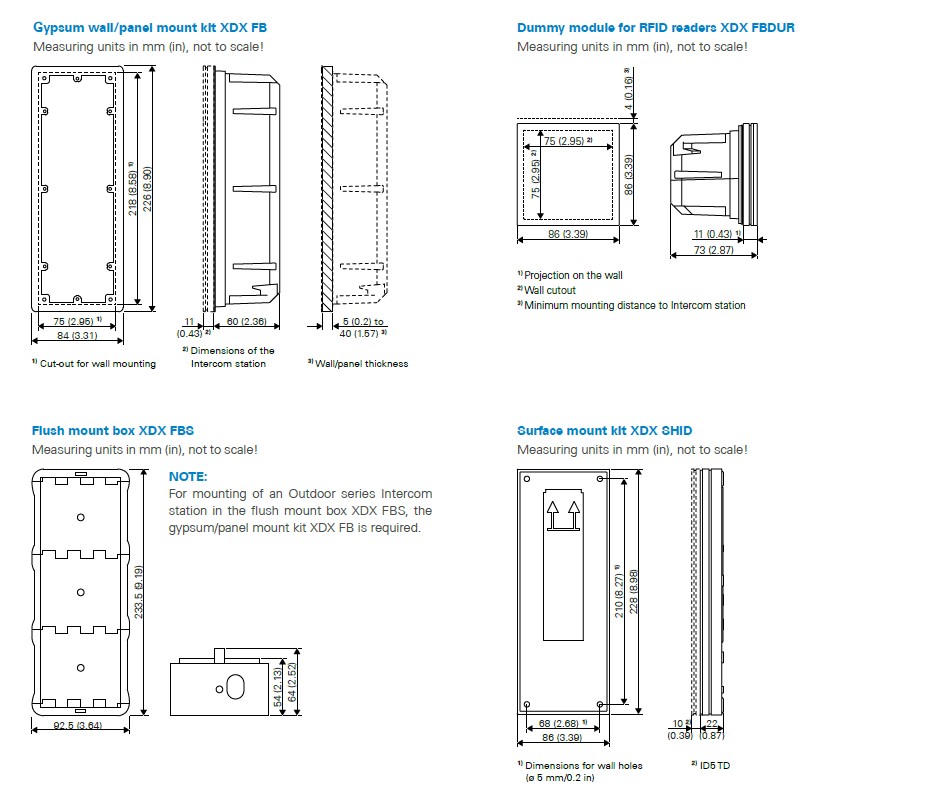

XDX FB	Монтажный комплект для установки переговорных устройств серий ID5, OD1 и OD5 в полые стены и заподлицо с поверхностью стены.
XDX SHE	Удлинённый комплект из листовой стали с порошковым покрытием для накладного монтажа переговорных устройств серий ID5, OD1 и OD5.
XDX FBS	Монтажный комплект для установки переговорных устройств серий ID5, OD1 и OD5 в кирпичные стены. Для завершения монтажа требуется комплект для установки заподлицо XDX FB.
XDX SHMM	Комплект из листовой стали с порошковым покрытием для монтажа переговорных устройств серий ID5, OD1 и OD5 на дверную коробку. Для завершения монтажа дополнительно требуется комплект накладного монтажа XDX SH или XDX SHE.
XDX FBDUR	Заглушка для считывателей RFID системы контроля доступа, предназначенная для переговорных устройств серий ID5, OD1 и OD5.
