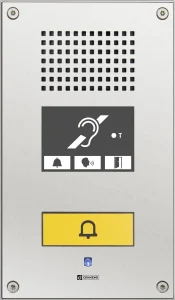

Commend WS 211V DA Антивандальные переговорные устройства экстренного вызова с индукционной петлей

Переговорные устройства Commend WS 211V DA предназначены для организации доступной связи в общественных зданиях, на проходных и у входов. Крупная подсвечиваемая кнопка с тактильным символом звонка, световые пиктограммы и голосовые сообщения упрощают использование устройства людьми с нарушениями зрения и слуха.

Встроенная индукционная система по IEC 60118-4 передаёт звук на слуховые аппараты с индукционной катушкой. Степень защиты IP66 позволяет устанавливать устройства на открытом воздухе, ударопрочность соответствует классу IK07, дальность речи — до 7 м.

Производитель Commend , Модель WS 211V DA

Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион

Полное описание Commend SIP-WS 211V DA

Срок поставки: от 8 недель

цена По запросу

Под заказ

Гарантированные поставки от зарубежных производителей

Есть зарубежные офисы, поэтому имеем возможность закупать и завозить в Россию контрольно-измерительные приборы от зарубежных производителей.

Выгодные цены для предприятий и торгующих организаций

Гарантирована сохранность средств клиентов независимо от изменения курса валют. Предоставляем скидки для производств и торговых организаций.

Доставка импортных приборов за 90 дней из Европы, США и Азии

Гарантируем выполнение заказа в согласованный срок. Сроки поставки КИПиА фиксируются в договоре. Доставка по России и СНГ оплачивается покупателем.

Профессиональный консалтинг и подбор аналогов

Подберем лучший вариант из доступного контрольно-измерительного оборудования по соотношению цены, качества и срокам.

Описание Commend WS 211V DA

Переговорные устройства Commend WS 211V DA, WS 211V I DA и WS 211V D DA разработаны для организации доступной связи в общественных местах. Контрастная кнопка вызова с подсветкой и тактильным символом звонка, крупные светодиодные пиктограммы и звуковые сообщения помогают воспринимать информацию людям с нарушениями зрения и слуха. Встроенная индукционная система, соответствующая IEC 60118-4, передаёт аудиосигнал на слуховые аппараты с индукционной катушкой.

Основные особенности

Высокая разборчивость речи. Поддержка HD Voice, полоса пропускания до 7 кГц у SIP-версии и до 16 кГц у версий IoIP и цифровой. Режим OpenDuplex® позволяет одновременно слушать и говорить; для условий с высоким уровнем окружающего шума предусмотрен переключаемый дуплексный режим.
Аудиосистема. Два встроенных громкоговорителя обеспечивают высокую громкость и разборчивость речи. Устройство может воспроизводить предварительно записанные голосовые сообщения, в том числе для информирования вызывающего абонента и указания места вызова.
Кнопка вызова. Крупная кнопка с подсветкой, контрастной маркировкой и тактильным символом колокольчика. Площадь кнопки превышает 3,8 дюйма². По запросу доступны варианты со специальной маркировкой, например шрифтом Брайля.
Визуальная и звуковая индикация. Три крупные светодиодные пиктограммы показывают передачу вызова, активный разговор и открытие двери. Звуковые сигналы и голосовые сообщения информируют пользователя о действиях устройства.
Индукционная система. Встроенная система соответствует IEC 60118-4 и передаёт аудиосигнал пользователям слуховых аппаратов с индукционной катушкой без необходимости установки отдельного внешнего усилителя и индукционной петли.
Микрофон. Всенаправленный электретный конденсаторный микрофон позволяет вести разговор с расстояния до 7 м, в том числе пользователям кресел-колясок.
Защита корпуса. Степень защиты IP66 и ударопрочность IK07 позволяют использовать устройства на открытом воздухе и в общественных местах.
Контроль работоспособности. Устройство проверяет микрофон и громкоговоритель с помощью неслышимого тестового сигнала, а также контролирует линию связи и функции устройства. При обнаружении неисправности система может уведомить принимающую станцию.
Обработка аудиосигнала. MLC (Metal Loss Correction) компенсирует потери, связанные с металлическими конструкциями. AGC (Automatic Gain Control) автоматически регулирует усиление и упрощает настройку.

Надёжность и интеграция

Резервирование серверов. SIP-версия может одновременно регистрироваться на трёх серверах. Вызовы передаются через активный сервер. Если серверы недоступны, система может попытаться установить соединение без сервера, например вызвать все устройства в сети.
Управление реле. Релейные выходы позволяют управлять дверями, рольставнями, воротами, шлагбаумами, сигнальными лампами и другими устройствами. Управление возможно с настольного или мобильного телефона либо через стороннюю систему с помощью HTTP-запроса.
Передача сигналов состояния. Предусмотрены контакты для передачи сигналов о неисправности, вызове и активном разговоре, в том числе для автоматического включения мигающего светового сигнала при поступлении вызова.
Идентификация места вызова. Для устройства можно настроить голосовое сообщение с указанием местоположения. Оно воспроизводится при ответе оператора, помогая определить место вызова без дополнительных вопросов.
Конфигурирование. Веб-интерфейс позволяет настраивать устройство, обновлять программное обеспечение и задавать последовательности действий. Для крупных установок доступно автоматическое развёртывание конфигурации на тысячах устройств.
Интеграция с системами связи. SIP-версия интегрируется в системы безопасности и связи Commend. Поддерживаются трансляция объявлений, запись аудио и взаимодействие с внешними системами, включая системы визуализации.
Дополнительные функции. Телефонная книга, веб-вызов, поддержка SNMP для мониторинга и HTTP для сетевого управления. Предусмотрены разъёмы для внешнего усилителя, дополнительных громкоговорителей и модулей, включая кнопки прямого вызова и телефонную трубку.

Энергопотребление и питание

Энергопотребление SIP-WS 211V DA составляет около 1,5 Вт в режиме ожидания и около 2 Вт во время вызова; фактическое значение зависит от установленной громкости.
Для SIP-WS 211V DA предусмотрено питание по Ethernet (PoE) или от внешнего адаптера питания.

Монтаж

Монтаж и замену устройства должен выполнять квалифицированный персонал. Используйте рекомендованные инструменты и экранированные кабели Ethernet; не устанавливайте устройство на неустойчивые поверхности и не вносите несанкционированные изменения в конструкцию.
Для встраиваемого монтажа требуется комплект WSFB 50V, для накладного — WSSH 50V. Комплекты приобретаются отдельно. Дополнительно доступен дождевой козырёк WSRR 50V.
При установке в стороннюю монтажную колонну необходимо обеспечить достаточную циркуляцию воздуха для предотвращения конденсации влаги и перегрева. Рекомендуется предусмотреть вентиляционные отверстия в верхней и нижней частях колонны и установить вентиляционные решётки, защищающие от проникновения мелких животных.
Для встраиваемого монтажа в металлические шкафы, колонны и фасады рекомендуется использовать монтажные комплекты серии WSFB xx MC, например WSFB 50V SS MC. Они обеспечивают тепловую развязку между монтажным комплектом и соседними элементами.

Технические характеристики Commend WS 211V DA

Технические характеристики SIP-WS 211V DA

Степень защиты оболочки по EN 60529	IP66
Ударопрочность по EN 62262	IK07
Передняя панель	Нержавеющая сталь, толщина 3 мм (0,12 дюйма)
Рабочая температура	От −20 до +70 °C (от −4 до +158 °F)
Температура хранения	От −20 до +70 °C (от −4 до +158 °F)
Относительная влажность	До 95 %, без конденсации
Кнопка вызова	Большая жёлтая кнопка экстренного вызова с символами колокольчика
Микрофон	Электретный конденсаторный микрофон; диаграмма направленности — всенаправленная; максимальное расстояние для разговора — 7 м (23 фута)
Громкоговоритель	Специальная мембрана для оптимального качества звука; уровень звукового давления — 85 дБ/1 Вт/1 м (3,28 фута); 2 х 8 Ом
Усилитель	Встроенный усилитель класса D, мощность 2,5 Вт
Уровень звукового давления	Максимум 99 дБ
Выходы	2 релейных выхода (переключающие контакты) Максимум: 60 В постоянного тока, 2 А, 60 Вт¹ Ожидаемый срок службы: не менее 5 х 10⁴ циклов при 2 А; 10⁵ циклов при 1 А
Входы	3 входа для беспотенциальных контактов
Протоколы	IPv6 Ready, IPv4, TCP, UDP, HTTP (RFC 2617, RFC 3310), RTP (RFC 3550), RTCP, DHCP, SDP (RFC 2327), SIP (RFC 3261), SNMPv2, STUN, TFTP, URI (RFC 2396), декодирование DTMF (RFC 2976, RFC 2833), SIP User Agent (UDP RFC 3261), SIP Refer Method (RFC 3515)
Полоса пропускания передачи	7 кГц
Подключение	Съёмные винтовые клеммы; разъём расширения, например для EB2E2AHE
IP-подключение входа/выхода	Экранированные модульные разъёмы RJ45
Кабельная система	Минимум Cat 5
Аудиофункции	OpenDuplex®, переключаемый дуплексный режим (Switched Duplex), подавление фонового шума, предварительно записанные аудиосообщения
Электропитание	PoE или внешний источник питания 24 В постоянного тока ± 2 В
Потребляемая мощность	Максимум 16,5 Вт
PoE (Power over Ethernet)	Соответствие IEEE 802.3af; класс потребления оконечного устройства — 0 (от 0,44 до 12,95 Вт)
Кодеки	G.722, G.711 A-law, G.711 μ-law
Спецификация ONVIF	ONVIF Profile S для однонаправленной передачи аудио
Ethernet	2 х 10/100 Мбит/с; полный/полудуплекс; Auto MDIX
Дополнительные монтажные принадлежности	Комплект для встраиваемого монтажа WSFB 50V Комплект для встраиваемого монтажа WSFB 50V FL Комплект для накладного монтажа WSSH 50V Дождевой козырёк WSRR 50V

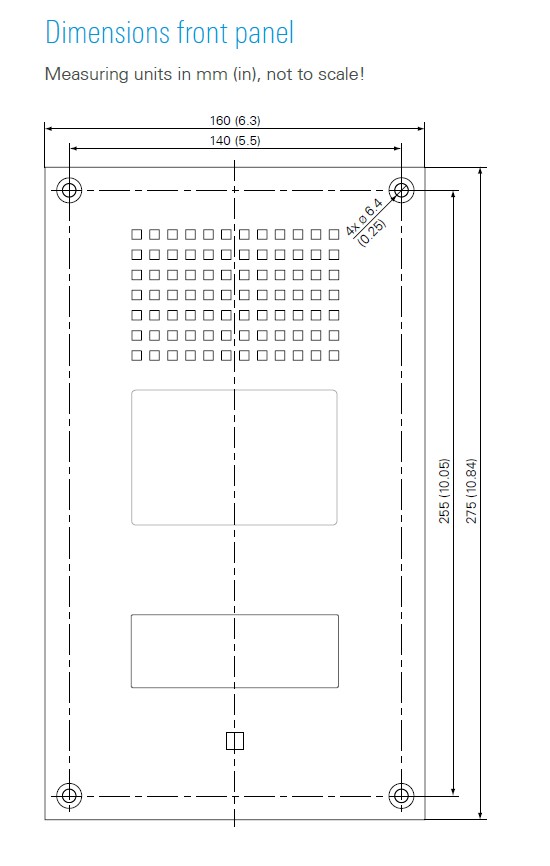

Габаритные размеры (Ш х В х Г)	С комплектом для встраиваемого монтажа: 164 х 279 х 14 мм (6,46 х 10,98 х 0,55 дюйма) С комплектом для накладного монтажа: 164 х 279 х 50 мм (6,46 х 10,98 х 1,97 дюйма)
Масса в упаковке	Приблизительно 1650 г (3,64 фунта)
¹ Релейный выход разрешается подключать только к цепи безопасного сверхнизкого напряжения (SELV). Цепь SELV согласно IEC/EN 60950-1 должна быть надёжно отделена от опасной электрической цепи, например сети 230 или 110 В, в том числе посредством двойной изоляции. Напряжение цепи SELV не должно превышать 60 В постоянного тока или 42,4 В переменного тока пикового значения (30 В переменного тока действующего значения).

Технические характеристики усилительного модуля индукционной петли

Вход
Входное сопротивление	10 кОм
Чувствительность	−15 dBu для достижения максимального выходного уровня
Уровень перегрузки	+10 dBu
Выход
Напряжение возбуждения	Максимум 6,5 В RMS
Ток возбуждения	2,8 А непрерывно при синусоидальном сигнале частотой 1 кГц
Сопротивление индукционной петли	От 0,1 до 1,0 Ом, активное сопротивление; либо максимальный реактивный импеданс 1,5 Ом
Частотная характеристика	От 80 Гц до 8 кГц при −3 дБ
MLC (Metal Loss Correction)	От 0 до −3 дБ на октаву
Электропитание	Внешний источник питания 15–26 В постоянного тока, максимальная потребляемая мощность 8 Вт; либо питание от переговорного устройства (при использовании внешнего источника питания для устройства)
Подключение	Съёмные винтовые клеммы; разъём JST (тип PAP-02V-S)
* Технические данные действительны только для переговорного устройства SIP-WS 211V DA аппаратной ревизии переменного тока или выше.

Модельный ряд Commend WS 211V DA


SIP-WS 211V DA	WS 211V I DA	WS 211V D DA
Антивандальное SIP-переговорное устройство экстренного вызова с поддержкой HD Voice, полосой пропускания 7 кГц и встроенной индукционной системой для пользователей слуховых аппаратов.	Антивандальное переговорное устройство экстренного вызова с интерфейсом IoIP, полосой пропускания 16 кГц, тремя входами, двумя выходами и питанием PoE. Встроенная индукционная система предназначена для пользователей слуховых аппаратов.	Антивандальное цифровое переговорное устройство экстренного вызова с полосой пропускания 16 кГц, тремя входами, двумя выходами и встроенной индукционной системой для пользователей слуховых аппаратов.

Аксессуары для Commend WS 211V DA

Модель	Описание	Изображение
EB1E1A	Модуль расширения ввода-вывода с подключением через USB для переговорных устройств с USB-портом
EB3E2A-AUD	Модуль расширения ввода-вывода с аудиоинтерфейсом для переговорных устройств с USB-портом. Оптимизирован для монтажных комплектов серий WS и Concerto
EB8E8A	Модуль расширения ввода-вывода для переговорных модулей с USB-портом, предназначенный для установки на DIN-рейку
AFIL USB	Комплект расширения с индукционной аудиопетлёй для передачи аудиосигналов на слуховые аппараты. Предназначен для переговорных устройств с USB-портом
IP-CON	IP-блок коммутации для безопасного соединения переговорного устройства с сетью и устройством открывания двери
PA25WPOE-DC	Инжектор PoE мощностью 25 Вт, входное напряжение 24–48 В переменного тока. Оптимизирован для монтажных комплектов серий WS и Concerto
POE-SPLIT	Адаптер питания PoE-Split: вход — PoE (15,4/30/60 Вт), выходы — PoE+ (30 Вт) и 12 В постоянного тока (19 Вт)
POE-SPLIT-M	Монтажный комплект для установки одного адаптера питания PoE-Split POE-SPLIT
DINRAIL150	Преобразователь IP-сигнала в металлическом корпусе для расширения сети Ethernet с использованием двухпроводных соединений
IP-BRIDGE	Комплект для монтажа модулей на DIN-рейку типа «Top-Hat»; длина — 150 мм
WSFB 50V OR	Монтажный комплект для установки заподлицо переговорных устройств серии WS V и модулей расширения. Выравнивающая рамка — RAL 2004.
WSFB 50V SS	Монтажный комплект для установки заподлицо переговорных устройств серии WS V и модулей расширения. Выравнивающая рамка с отделкой под нержавеющую сталь.
WSFB 50V FL	Монтажный комплект для точной установки заподлицо переговорных устройств серии WS V и модулей расширения.
WSFB 50V SS MC	Монтажный комплект для точной установки заподлицо переговорных устройств серии WS V и модулей расширения в металлические шкафы, стойки и фасадные конструкции. Выравнивающая рамка — из нержавеющей стали.
WSSH 50V OR	Монтажный комплект для накладной установки переговорных устройств серии WS V и модулей расширения. Рамка — RAL 2004.
WSSH 50V OR EM	Монтажный комплект для накладной установки переговорных устройств серии WS V и модулей расширения. Рамка — RAL 2004, маркировка «SOS».
WSSH 50V SS	Монтажный комплект для накладной установки переговорных устройств серии WS V и модулей расширения. Рамка — из нержавеющей стали.
WSSH 50V YL EM	Монтажный комплект для накладной установки переговорных устройств серии WS V и модулей расширения. Рамка — RAL 1016, маркировка «HELP».
WSSH 60V SS	Монтажный комплект увеличенной высоты (полтора стандартных уровня) для накладной установки переговорных устройств серии WS V и модулей расширения. Рамка — из нержавеющей стали.
WSRR 50V	Защитный козырёк от дождя из высококачественной стали для переговорных устройств серии WS V. Обеспечивает дополнительную защиту от воздействия окружающей среды.
RJ45-MONT	Ethernet-адаптер для крепления жёсткого соединительного кабеля внутри монтажного комплекта. Длина — 0,3 м.
