Commend OD1 Настенное переговорное устройство

Commend OD1 — IP-переговорное устройство для систем контроля доступа, связи с посетителями и экстренного вызова. Одна программируемая кнопка позволяет настроить вызов в соответствии с назначением объекта. Устройство предназначено для эксплуатации внутри помещений и на открытом воздухе.

Поддерживает протокол SIP, питание PoE и полнодуплексную связь OpenDuplex®. Полоса пропускания аудиоканала составляет до 20 кГц, степень защиты оболочки — IP65. Доступны исполнения со встроенной камерой Full HD и классом ударопрочности IK09.

Производитель Commend , Модель OD1

Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион

Срок поставки: от 8 недель

цена По запросу

Под заказ

Гарантированные поставки от зарубежных производителей

Есть зарубежные офисы, поэтому имеем возможность закупать и завозить в Россию контрольно-измерительные приборы от зарубежных производителей.

Выгодные цены для предприятий и торгующих организаций

Гарантирована сохранность средств клиентов независимо от изменения курса валют. Предоставляем скидки для производств и торговых организаций.

Доставка импортных приборов за 90 дней из Европы, США и Азии

Гарантируем выполнение заказа в согласованный срок. Сроки поставки КИПиА фиксируются в договоре. Доставка по России и СНГ оплачивается покупателем.

Профессиональный консалтинг и подбор аналогов

Подберем лучший вариант из доступного контрольно-измерительного оборудования по соотношению цены, качества и срокам.

Описание Commend OD1

Всепогодное переговорное устройство Commend OD1 серии Concerto оснащено одной программируемой кнопкой вызова и предназначено для использования в системах контроля доступа, информационных пунктах и системах экстренного вызова. Устройство сочетает высокую разборчивость речи, удобство взаимодействия и возможность настройки функций кнопки вызова.

Высокая разборчивость речи и качество звука

Аудиотехнологии Commend обеспечивают чёткую передачу речи и естественное двустороннее общение. Система шумоподавления на основе искусственного интеллекта и глубоких нейронных сетей распознаёт речь и подавляет фоновые шумы, включая шум ветра, дорожного движения и посторонние разговоры. Технология подавления акустического эха снижает эхо и задержки при разговоре.

Smart Audio Amplifier: качество передачи речи до 20 кГц и уровень звукового давления до 98 дБ.
OpenDuplex®: дуплексная связь без необходимости нажимать кнопку для переключения между передачей и приёмом речи.
IVC: автоматическая регулировка громкости громкоговорителя в зависимости от уровня окружающего шума.
Контроль состояния микрофона и громкоговорителя: контроль работоспособности переговорного устройства с сокращением объёма ручных проверок.
Симплексный режим: управляемая связь по принципу «нажать для передачи речи, отпустить для прослушивания».
Аудиомониторинг: автоматический запуск вызова, в том числе экстренного, при достижении заданного уровня звукового давления.
Измерение уровня звукового давления: непрерывное измерение уровня окружающего шума с возможностью передачи данных в систему управления по SNMP или HTTPS.
Эквалайзер: настройка звучания с учётом акустических условий.
Громкоговорящая связь и оповещение: передача и воспроизведение объявлений через переговорные устройства с возможностью непосредственного ответа.

Кнопка вызова и доступность

Программируемая тактильная кнопка вызова оснащена подсветкой и многоцветным светодиодным кольцом для отображения состояния устройства. Цвет подсветки кнопки можно настраивать. В отдельных исполнениях предусмотрены крупные подсвечиваемые пиктограммы. Для расширения возможностей доступности можно подключить индукционную петлю AFIL-USB.

Корпус и защита при эксплуатации на открытом воздухе

Устройство предназначено для установки внутри помещений и на открытом воздухе. Степень защиты оболочки IP65 обеспечивает защиту от пыли и воды. Класс ударопрочности зависит от исполнения: IK07 или IK09. Передняя панель оснащена закалённым стеклом толщиной 3 мм.

Кибербезопасность

В устройствах Commend реализованы средства защиты оборудования, сетевого подключения, данных и приложений. Принцип Privacy and Security by Design предусматривает учёт требований конфиденциальности и безопасности при проектировании.

Защита оборудования: обнаружение попыток несанкционированного вмешательства, защита USB-портов и интерфейсов отладки. Предусмотрены исполнения с защитой от вандализма.
Защита сети: IEEE 802.1X для аутентификации при доступе к сети; IEEE 802.1Q для сегментации сети с помощью VLAN.
Commend IP Secure Connector: автоматическое прерывание сетевого соединения при попытке вмешательства.
Защита данных: шифрование и аутентификация соединений; SIP over TLS 1.2 с защищёнными наборами шифров длиной ключа более 128 бит; SRTP для шифрования голосовых данных; клиентские сертификаты X.509 для аутентификации и шифрования; TLS для защиты протоколов HTTPS, SIPS и MQTTS, веб-интерфейса, API и видеоданных.
Защита приложений: обязательная смена пароля по умолчанию при первом входе, минимальная длина пароля 12 символов, обнаружение попыток подбора пароля, документирование и защита сетевых портов.

Commend и процессы разработки аппаратного и программного обеспечения сертифицированы по ISO/IEC 27001. Компания также сертифицирована по IEC 62443-4-1, участвует в Center for Internet Security (CIS) и использует систему управления информационной безопасностью (ISMS). Компания выпускает обновления программного обеспечения с исправлениями и улучшениями безопасности.

Монтаж и подключение

При установке оставьте снизу не менее 150 мм для доступа к стопорному винту (TX08).
Устанавливайте устройство на устойчивую поверхность, способную выдержать его массу. Не допускайте скручивающих нагрузок на монтажный комплект, например при установке на неровную стену.
Не допускайте попадания воды внутрь монтажного комплекта.
Используйте только экранированные кабели Ethernet.
Перед эксплуатацией убедитесь, что все кабели правильно подключены и не повреждены.
Для очистки устройства используйте влажную салфетку из микрофибры.

При накладном монтаже с комплектом XDX SH или монтаже в гипсокартонную стену или панель с комплектом XDX FB из-за ограниченного пространства невозможно напрямую подключить полевой кабель Ethernet с обжатым разъёмом. При использовании полевого кабеля рекомендуется установить на его свободном конце обжимное гнездо RJ45 (например, MODJ8-8KUPPL), а устройство подключить к нему коммутационным кабелем.

При использовании монтажных комплектов XDX FB, XDX SH или XDX SHE для предусмотренных исполнений обеспечивается защита от дождя в соответствии с IEC/UL 60950-22.

Особенности исполнений

OD1 CM, OD1 CM-B и OD1 V CM: встроенная широкоугольная камера Full HD (1080p), поддержка ONVIF, обнаружение движения и технология широкого динамического диапазона (WDR). Камера позволяет получать изображение при изменяющихся условиях освещения; угол обзора охватывает в том числе людей, находящихся ниже уровня камеры, включая пользователей инвалидных кресел и детей.
OD1, OD1-B и OD1 V: исполнения без встроенной камеры.
OD1 CM, OD1 CM-B, OD1 и OD1-B: класс ударопрочности IK07.
OD1 V CM и OD1 V: класс ударопрочности IK09.
Исполнения CM: крупные подсвечиваемые пиктограммы, тактильная кнопка вызова и возможность подключения индукционной петли AFIL-USB.

Технические характеристики Commend OD1

Параметр	OD1 CM		OD1 V CM	OD1		OD1 V
Параметр	OD1 CM	OD1 CM-B	OD1 V CM	OD1	OD1-B	OD1 V
Степень защиты оболочки	IP65 (EN 60529)
Ударопрочность	IK07 (EN 62262)		IK09 (EN 62262)	IK07 (EN 62262)		IK09 (EN 62262)
Испытание на воздействие соляного тумана	672 ч (IEC 60068-2-11 / EN 9227)
Передняя панель	Закалённое стекло, 3 мм		Нержавеющая сталь V4A и закалённое стекло, 3 мм	Закалённое стекло, 3 мм		Нержавеющая сталь V4A, 3 мм
Микрофон	Два цифровых MEMS-микрофона			Цифровой MEMS-микрофон
Громкоговоритель	Специальная мембрана для оптимального качества звука
Усилитель	Встроенный высокоэффективный Smart Audio Amplifier
Полоса пропускания аудиоканала	До 20 кГц
Аудиокодеки	Opus, G.722, G.711 a-law, G.711 u-law
Уровень звукового давления	Макс. 98 дБ на расстоянии 0,5 м / 92 дБ на расстоянии 1 м
Подключение	Разъём RJ45 для Ethernet и PoE, 10/100 Мбит/с; 2 USB 2.0 Type A для внешних устройств
Видеокодеки	H.264 (SIP-видео и ONVIF); Motion JPEG (HTTP-видео и ONVIF); RTSP			—
Спецификация ONVIF	ONVIF Profile S			—
Кибербезопасность	Производитель сертифицирован по ISO 27001; SIP over TLS; SRTP; IEEE 802.1X; MJPEG через HTTPS; HTTPS для доступа к веб-интерфейсу и интерфейсам; Сертификаты X.509			Производитель сертифицирован по ISO 27001; SIP over TLS; SRTP; IEEE 802.1X; HTTPS для доступа к веб-интерфейсу и интерфейсам; Сертификаты X.509; Secure Boot; Подписанная прошивка; Зашифрованная файловая система
Протоколы	IPv4; IPv6; TLS; TCP; UDP; HTTP (RFC 2617, RFC 3310); HTTPS (RFC 2818); RTP (RFC 3550); RTSP (RFC 2326); SIP over TLS; RTCP; DHCP; DHCPv6; DNSv4; DNSv6; mDNS; 802.1X EAP-TLS (RFC 5216); 802.1X EAP-MD5 (RFC 2284); SDP (RFC 2327, RFC 4566); SSDP; SIP (RFC 3261); SMTP; SNMPv2c; SNMPv3; SNTPv4 (RFC 5905, раздел 14); STUN (classicstun); Декодирование DTMF (RFC 2976, RFC 2833, SIP Info); ICMPv6 (обнаружение маршрутизатора); MQTT (ISO/IEC 20922)
Рабочая температура	От −40 до +70 °C	От −40 до +65 °C	От −40 до +70 °C
Температура хранения	От −40 до +70 °C
Относительная влажность	До 95 %, без конденсации
Электропитание	PoE: IEEE 802.3af / IEEE 802.3at, Type 1, Class 3
Потребляемая мощность	В режиме ожидания: 1,9 Вт (без аксессуаров); Макс.: 7,45 Вт (полная нагрузка, с аксессуарами)			В режиме ожидания: 2,2 Вт (без аксессуаров); Макс.: 10,2 Вт (полная нагрузка, с аксессуарами)		В режиме ожидания: 2,2 Вт (без аксессуаров); Макс.: 8,4 Вт (полная нагрузка, с аксессуарами)
Кабель	Не ниже Cat. 5, экранированный		Не ниже Cat. 5e, экранированный	Не ниже Cat. 5, экранированный		Не ниже Cat. 5e, экранированный

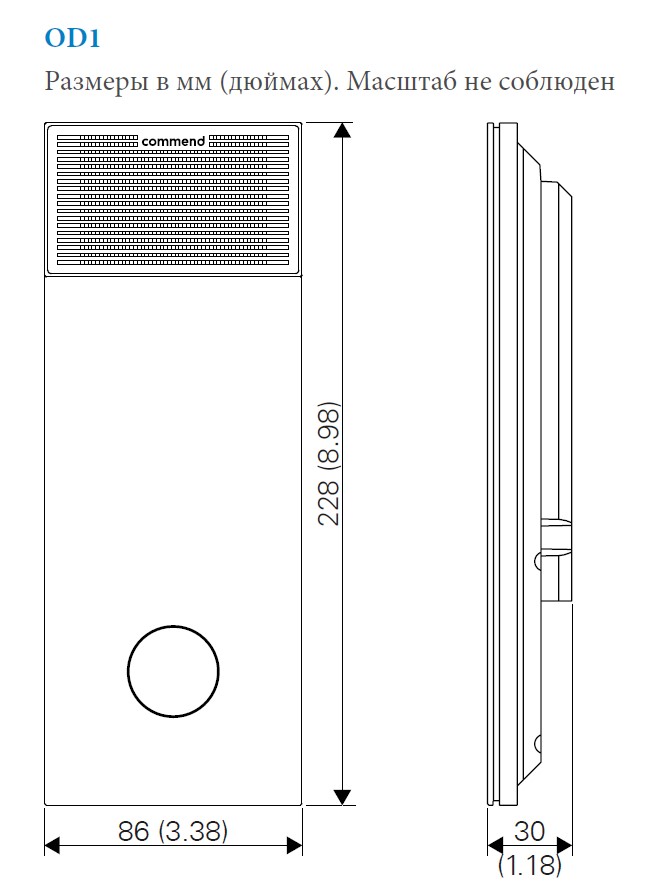

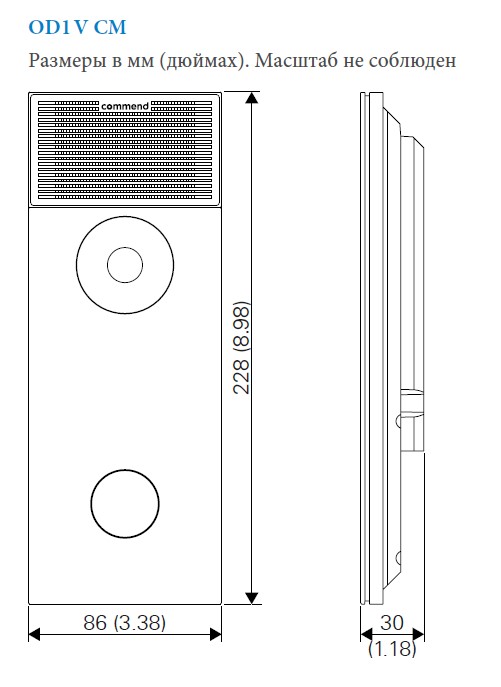

Габаритные размеры (В х Ш х Г), с комплектом скрытого монтажа XDX FB	228 х 86 х 13 мм (8,98 х 3,39 х 0,43 дюйма)
Габаритные размеры (В х Ш х Г), с комплектом накладного монтажа XDX SH	228 х 86 х 36 мм (8,98 х 3,39 х 1,42 дюйма)		228 х 86 х 35 мм (8,98 х 3,39 х 1,38 дюйма)	228 х 86 х 36 мм (8,98 х 3,39 х 1,42 дюйма)		228 х 86 х 36 мм (8,98 х 3,39 х 1,42 дюйма)
Габаритные размеры (В х Ш х Г), с комплектом накладного монтажа XDX SHE	228 х 86 х 61 мм (8,98 х 3,39 х 2,40 дюйма)		228 х 86 х 60 мм (8,98 х 3,39 х 2,36 дюйма)	228 х 86 х 61 мм (8,98 х 3,39 х 2,40 дюйма)		228 х 86 х 61 мм (8,98 х 3,39 х 2,40 дюйма)
Цвет	Серебристый	Чёрный	Серебристый	Серебристый	Чёрный	Серебристый
Масса с упаковкой	Около 700 г (1,54 фунта)		Около 900 г (1,98 фунта)	Около 610 г (1,34 фунта)		Около 840 г (1,85 фунта)
Дополнительные аксессуары	AFIL-USB (комплект индукционной петли); EB1E1A (модуль USB I/O); EB8E8A (модуль USB I/O); EB3E2A-AUD (модуль расширения); PA 25W POE-DC (инжектор питания); IP Secure Connector (блок защитного отключения); XDX FBDUR (заглушка для считывателей RFID)			AFIL-USB (комплект индукционной петли); EB1E1A (модуль USB I/O); EB8E8A (модуль USB I/O); EB3E2A-AUD (модуль расширения); PA 25W POE-DC (инжектор питания); IP Secure Connector (блок защитного отключения); XDX FBDUR (заглушка для считывателей RFID)
Комплекты для настенного монтажа	Комплект для монтажа в гипсокартонную стену/панель XDX FB; коробка скрытого монтажа XDX FBS (требуется XDX FB); комплект накладного монтажа XDX SH; удлинённый комплект накладного монтажа XDX SHE; комплект монтажа на стойку двери XDX SHMM
Соответствие стандартам и разрешения	EN 61000-6-2; EN 61000-6-3; EN 55032 Class B; EN 55035; FCC Part 15 Class B; CEIS-003 Class B; EN 60529 IP65; CEI 60068-2-11; EN 62368-1; IEC 62368-1 (CB-Scheme); UL 62368-1 (Listed E351589); IEC/UL 60950-22 (для наружной установки, защита от дождя)		EN 61000-6-2; EN 61000-6-3; EN 55032 Class B; EN 55035; FCC Part 15 Class B; CEIS-003 Class B; EN 60529 IP65; EN 62262 IK09; CEI 60068-2-11; EN 62368-1; IEC 62368-1 (CB-Scheme); UL 62368-1 (Listed E351589); IEC/UL 60950-22 (для наружной установки, защита от дождя)	EN 61000-6-2; EN 61000-6-3; EN 55032 Class B; EN 55035; FCC Part 15 Class B; ICES-003 Class B; EN 60529 IP65; IEC 60068-2-11; EN 62368-1; IEC 62368-1 (CB-Scheme); UL 62368-1, защита от дождя IP55 (Listed E351589)		EN 61000-6-2; EN 61000-6-3; EN 55032 Class B; EN 55035; FCC Part 15 Class B; ICES-003 Class B; EN 60529 IP65; EN 62262 IK09; IEC 60068-2-11; EN 62368-1; IEC 62368-1 (CB-Scheme); UL 62368-1, защита от дождя IP55 (Listed E351589)

Технические характеристики камеры

Применимо только к следующим исполнениям: OD1 CM, OD1 CM-B, OD1 V CM.

Параметр	OD1 CM	OD1 CM-B	OD1 V CM
Матрица камеры	1/2,5″ RGB CMOS
Широкий динамический диапазон (WDR)	До 120 дБ
Объектив	F2.4; фиксированная диафрагма; Угол обзора по диагонали: 150°; по горизонтали: 145°; по вертикали: 123°
Минимальная освещённость	Цветное изображение: 1,0 лк
Разрешение камеры (Ш х В)	До 1920 х 1080 пикс.
Частота кадров	До 30 кадров/с
Потоковое видео	Одновременно до 6 потоков HTTP(S)/RTSP H.264 с индивидуальными настройками разрешения или частоты кадров и до 6 потоков HTTP(S) MJPEG с одинаковыми разрешением и частотой кадров

Модельный ряд Commend OD1

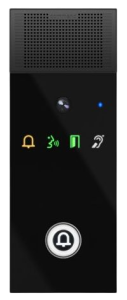

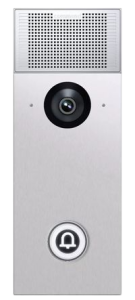

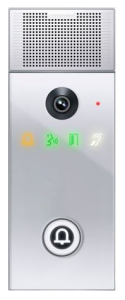

OD1 CM	OD1 CM-B	OD1 V CM
Всепогодное переговорное устройство со встроенной камерой Full HD и крупными подсвечиваемыми пиктограммами. Передняя панель из закалённого стекла толщиной 3 мм. IK07.	Чёрное исполнение переговорного устройства со встроенной камерой Full HD и подсвечиваемыми пиктограммами. Передняя панель из закалённого стекла толщиной 3 мм. IK07.	Переговорное устройство со встроенной камерой Full HD и передней панелью из нержавеющей стали V4A. Повышенная ударопрочность IK09.

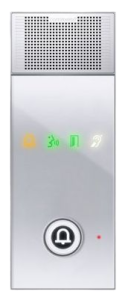

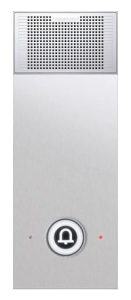

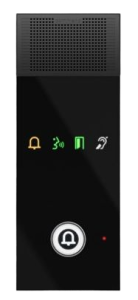

OD1	OD1-B	OD1 V
Всепогодное переговорное устройство с одной программируемой кнопкой вызова и подсвечиваемыми пиктограммами. Без встроенной камеры. IK07.	Чёрное исполнение переговорного устройства с одной программируемой кнопкой вызова и подсвечиваемыми пиктограммами. Без встроенной камеры. IK07.	Всепогодное переговорное устройство с передней панелью из нержавеющей стали V4A и одной программируемой кнопкой вызова. Без встроенной камеры. IK09.

Аксессуары для Commend OD1

Модель	Описание	Изображение

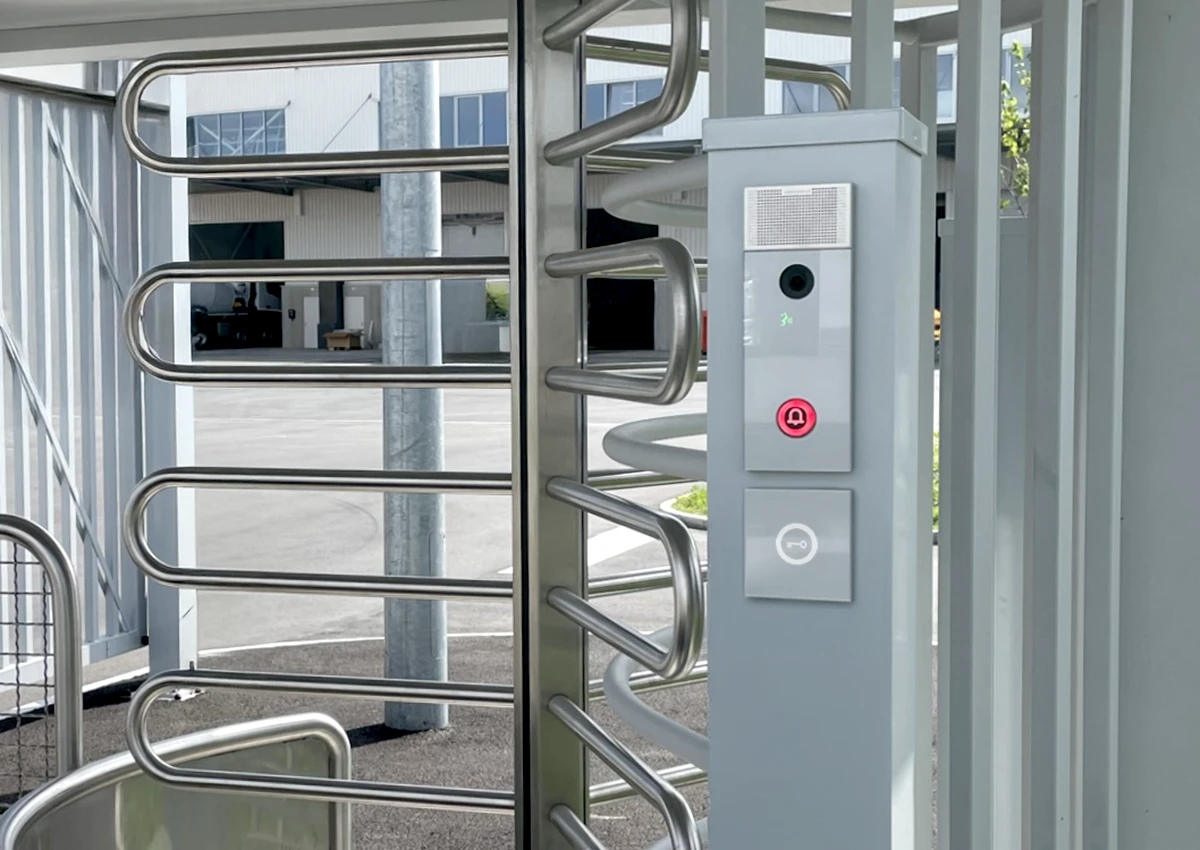

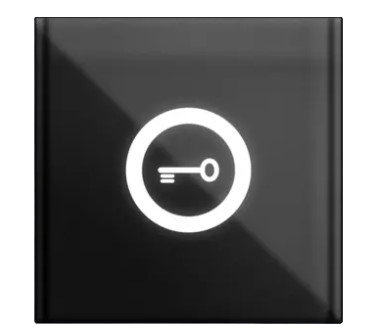

XDX UNIR B	Универсальный IP-считыватель в дизайне переговорных устройств OD10, со светодиодным индикатором, чёрный.

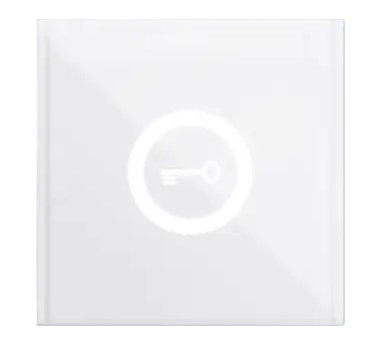

XDX UNIR	Универсальный IP-считыватель в дизайне переговорных устройств OD10, со светодиодным индикатором, чёрный.
USB UNIR	IP-считыватель Bluetooth® для устройств SymMX с подключением через USB.
AFIL USB	Комплект расширения с индукционной аудиопетлёй для передачи аудиосигналов на слуховые аппараты. Предназначен для переговорных устройств с USB-портом.

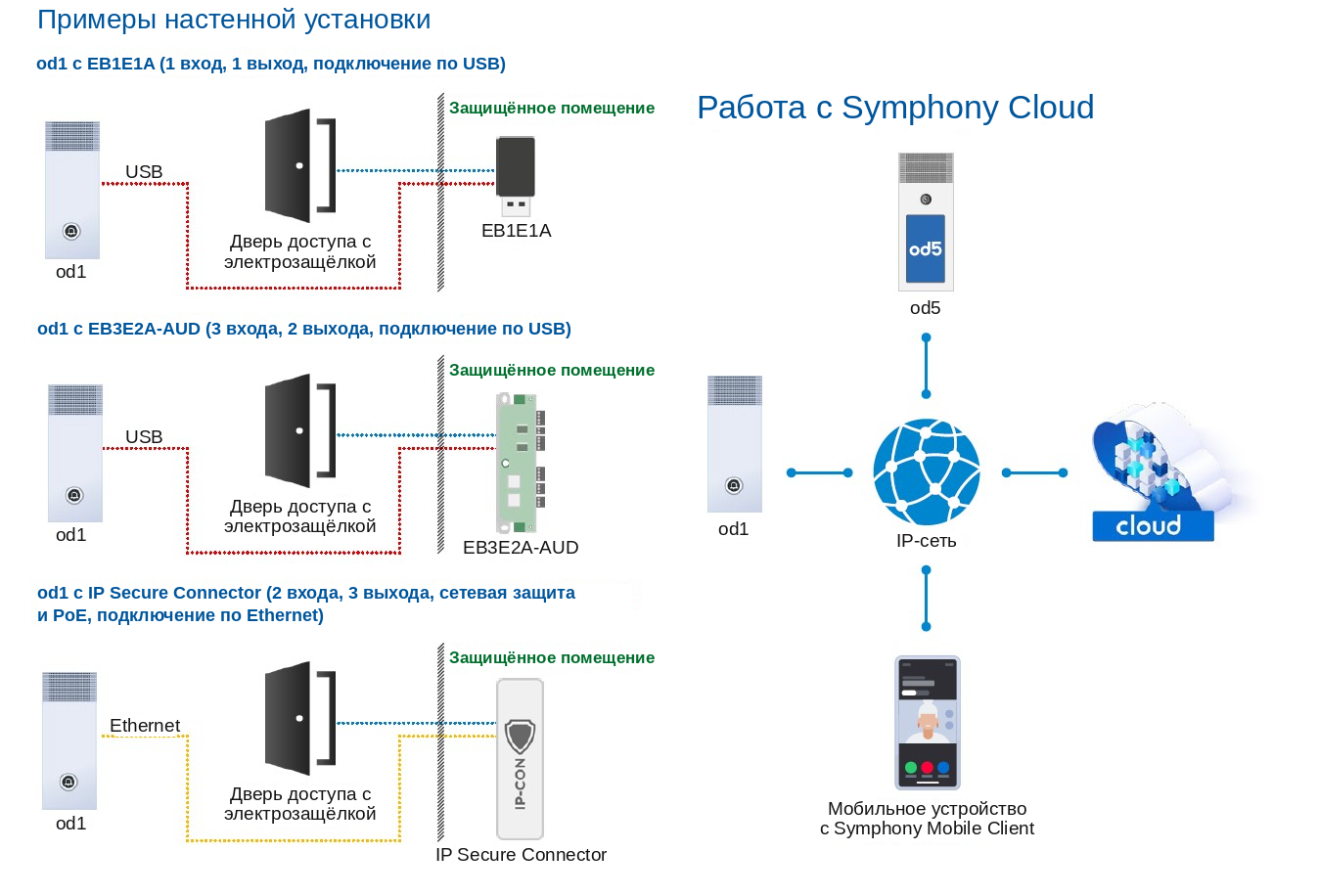

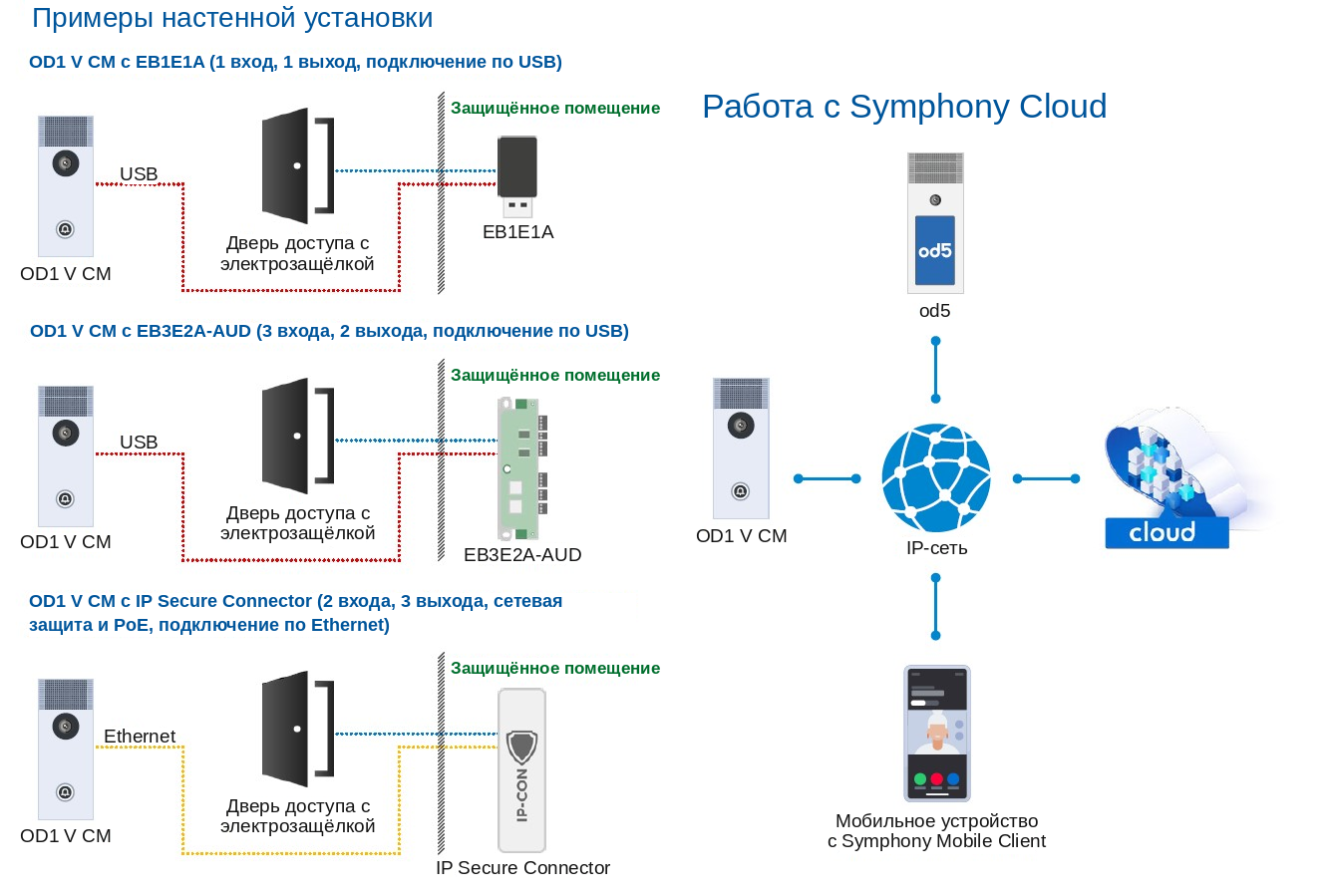

EB1E1A	Модуль расширения ввода-вывода с подключением через USB для переговорных устройств с USB-портом.
EB3E2A-AUD	Модуль расширения ввода-вывода с аудиоинтерфейсом для переговорных устройств с USB-портом. Оптимизирован для монтажных комплектов серий WS и Concerto.
IP-CON	IP-блок коммутации для безопасного соединения переговорного устройства с сетью и устройством открывания двери.
PA25WPOE-DC	Инжектор PoE мощностью 25 Вт, входное напряжение 24–48 В переменного тока. Оптимизирован для монтажных комплектов серий WS и Concerto.
EB8E8A	Модуль расширения ввода-вывода для переговорных модулей с USB-портом, предназначенный для установки на DIN-рейку.

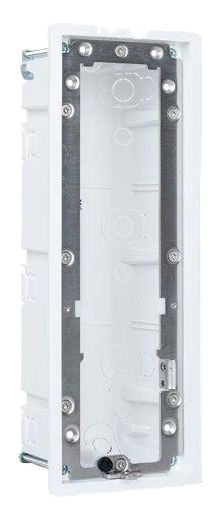

XDX FB	Монтажный комплект для установки переговорных устройств серий ID5, OD1 и OD5 в полые стены и для скрытого монтажа.

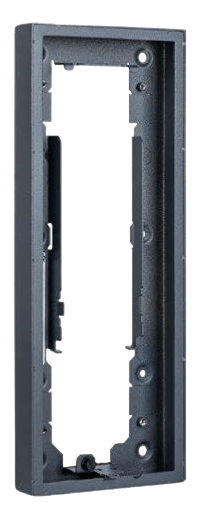

XDX SH	Монтажный комплект из листовой стали с порошковым покрытием для накладного монтажа переговорных устройств серий ID5, OD1 и OD5.

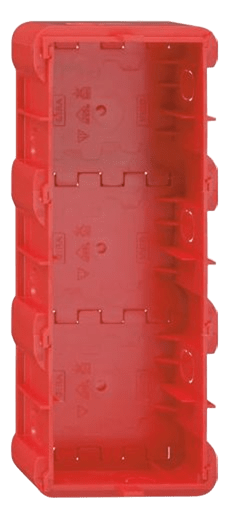

XDX FBS	Монтажный комплект для установки переговорных устройств серий ID5, OD1 и OD5 на кирпичные стены. Для завершения монтажа требуется комплект для скрытого монтажа XDX FB.

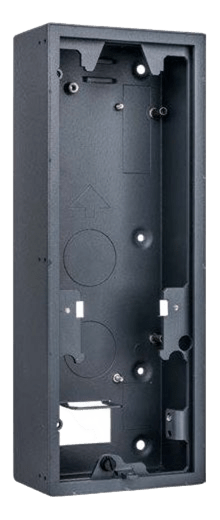

XDX SHE	Удлинённый комплект из листовой стали с порошковым покрытием для накладного монтажа переговорных устройств серий ID5, OD1 и OD5.

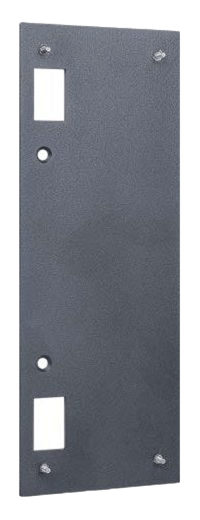

XDX SHMM	Монтажный комплект из листовой стали с порошковым покрытием для установки переговорных устройств серий ID5, OD1 и OD5 на дверную раму. Для завершения монтажа дополнительно требуется комплект для накладного монтажа XDX SH или XDX SHE.

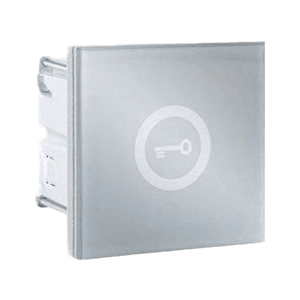

XDX FBDUR	Заглушка для установки RFID-считывателя системы контроля доступа в переговорные устройства серий ID5, OD1 и OD5.

Инструкция по эксплуатации Commend OD1

Вы можете запросить необходимые сертификаты, документацию, инструкцию и руководство по эксплуатации к « Commend OD1» с помощью специальной формы.
