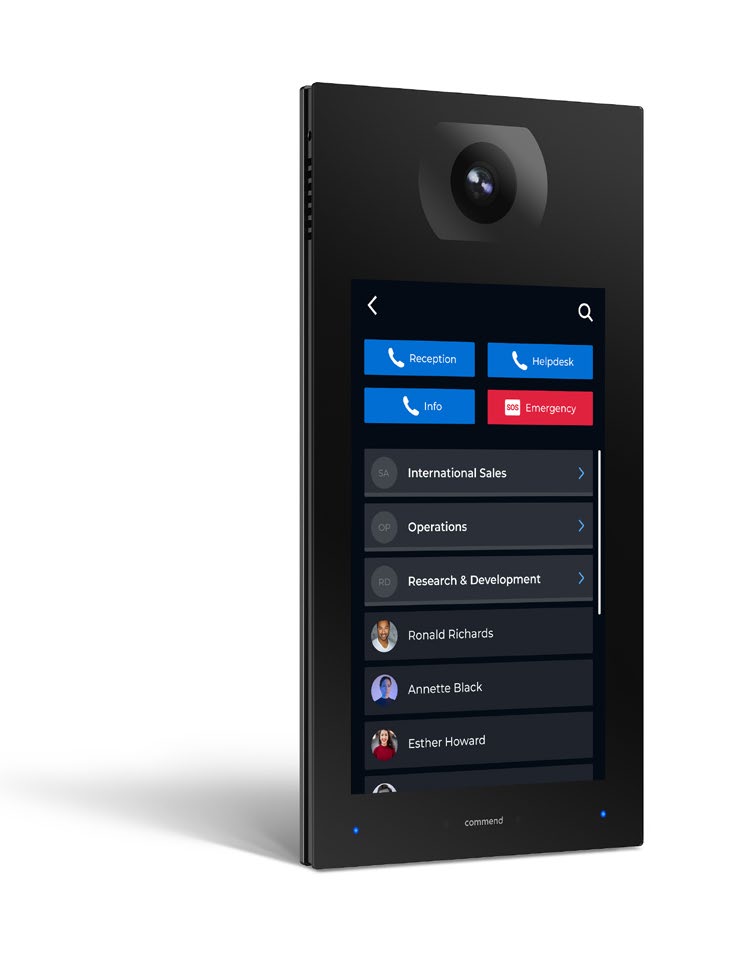

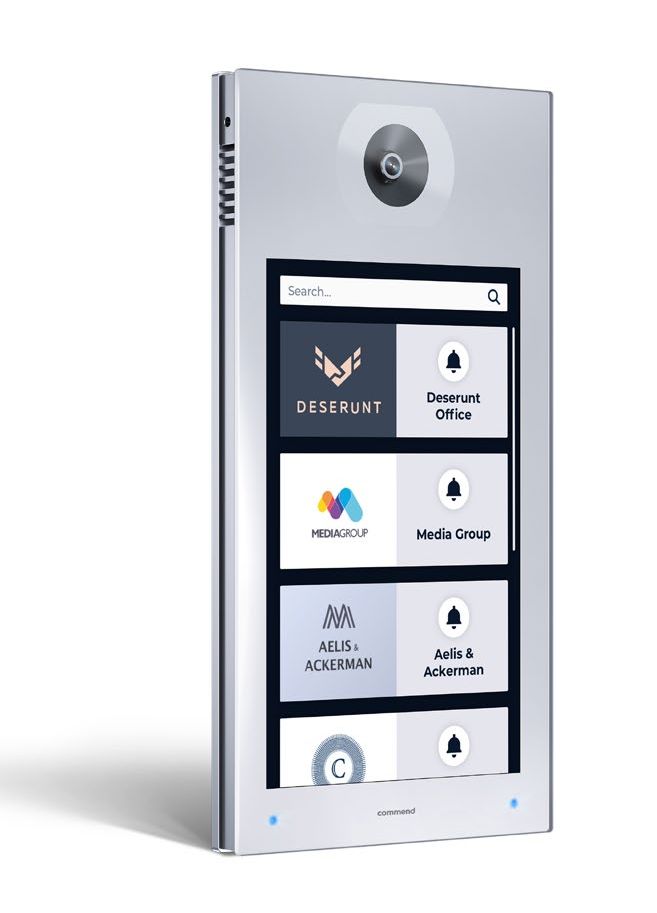

Commend OD10 TD CM Наружное переговорное устройство с сенсорным дисплеем 10,1″ и камерой

Наружное IP-переговорное устройство Commend OD10 TD CM объединяет двустороннюю связь, видеокамеру и сенсорный дисплей диагональю 10,1″. Настраиваемый интерфейс с пользовательскими меню и отображением видеопотоков позволяет использовать устройство для переговорной связи, информационного обслуживания, экстренного вызова и управления.

Степень защиты IP65, ударостойкость IK07 и рабочая температура от −30 до +60 °C позволяют устанавливать устройство на открытом воздухе. Поддержка SIP и ONVIF Profile S обеспечивает интеграцию с IP-телефонией и системами видеонаблюдения. При обнаружении попытки вмешательства устройство может автоматически разорвать сетевое соединение с помощью IP Secure Connector.

Производитель Commend , Модель OD10 TD CM

Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион

Полное описание Commend OD10 TD CM

Срок поставки: от 8 недель

цена По запросу

Под заказ

Гарантированные поставки от зарубежных производителей

Есть зарубежные офисы, поэтому имеем возможность закупать и завозить в Россию контрольно-измерительные приборы от зарубежных производителей.

Выгодные цены для предприятий и торгующих организаций

Гарантирована сохранность средств клиентов независимо от изменения курса валют. Предоставляем скидки для производств и торговых организаций.

Доставка импортных приборов за 90 дней из Европы, США и Азии

Гарантируем выполнение заказа в согласованный срок. Сроки поставки КИПиА фиксируются в договоре. Доставка по России и СНГ оплачивается покупателем.

Профессиональный консалтинг и подбор аналогов

Подберем лучший вариант из доступного контрольно-измерительного оборудования по соотношению цены, качества и срокам.

Описание Commend OD10 TD CM

Наружное переговорное устройство Commend OD10 TD CM серии Concerto предназначено для переговорной связи с использованием сенсорного дисплея и видеокамеры. Устройство рассчитано на эксплуатацию внутри помещений и на открытом воздухе, имеет степень защиты IP65 и ударопрочность IK07.

Конструкция включает лицевое закалённое стекло толщиной 3 мм и элементы из анодированного алюминия. Для установки предусмотрены отдельные комплекты накладного и встраиваемого монтажа с запирающим механизмом. Функция обнаружения попыток вмешательства работает при использовании комплекта OD10 SH для накладного монтажа или OD10 FB для встраиваемого монтажа. При подключении IP Secure Connector обнаружение попыток вмешательства позволяет автоматически разрывать сетевое соединение.

Сенсорный дисплей диагональю 10,1″ имеет антибликовое стекло, которое улучшает читаемость при ярком освещении. Мегапиксельная камера с широким углом обзора поддерживает дневное и ночное наблюдение и позволяет видеть людей, находящихся выше или ниже уровня установки камеры.

Графический интерфейс можно адаптировать под задачи объекта: использовать стандартные меню, создавать пользовательские меню и размещать интерактивные элементы, включая видеопотоки. Устройство может работать как переговорная станция, терминал экстренного вызова или информационная панель. Предусмотрен аварийный режим (Emergency Mode).

Аварийный режим (Emergency Mode) позволяет использовать переговорную станцию для работы в кризисных ситуациях. Устройство ориентировано в том числе на применение в системах переговорной связи зданий с расширенными функциями безопасности (ASBIS), рассматриваемых в EN 62820-2.

При подключении дополнительного комплекта индукционной петли AFIL-USB речевой сигнал может передаваться на совместимые слуховые аппараты.

Особенности

Для эксплуатации внутри помещений и на открытом воздухе.
Степень защиты от пыли и воды IP65, стойкость к механическим ударам IK07.
Обнаружение попыток вмешательства при использовании комплекта для накладного монтажа OD10 SH или комплекта для встраиваемого монтажа OD10 FB.
Закалённое лицевое стекло толщиной 3 мм; в конструкции используются стекло и анодированный алюминий.
Сенсорный дисплей диагональю 10,1″ с высокой точностью цветопередачи и антибликовым стеклом.
Мегапиксельная видеокамера с широким углом обзора, поддержкой дневного и ночного наблюдения.
Два боковых громкоговорителя и два цифровых MEMS-микрофона.
Полоса пропускания аудиоканала — до 20 кГц; максимальный уровень звукового давления — 95 дБ на расстоянии 0,5 м.
OpenDuplex® обеспечивает двустороннюю громкую связь без телефонной трубки.
Подавление акустического эха и фонового шума, формирование диаграммы направленности микрофонов и автоматическая регулировка громкости IVC.
Постоянная проверка линии связи и работоспособности функций.
Три входа для беспотенциальных контактов, два релейных выхода и два порта USB 2.0 Type-A.
Обнаружение движения для запуска заданных последовательностей действий.
Настраиваемый интерфейс с пользовательскими меню и отображением видеопотоков.
Аварийный режим для применения в кризисных ситуациях.
Интеграция с SIP-АТС, Symphony, системами видеоменеджмента (VMS), системами управления информацией о безопасности (PSIM) и другими системами сторонних производителей.
Поддержка механизмов физической, сетевой и информационной защиты, включая IP Secure Connector.
Комплекты для накладного и встраиваемого монтажа с запирающим механизмом.
Совместимость с дополнительным комплектом индукционной петли AFIL-USB для передачи речевого сигнала на слуховые аппараты.

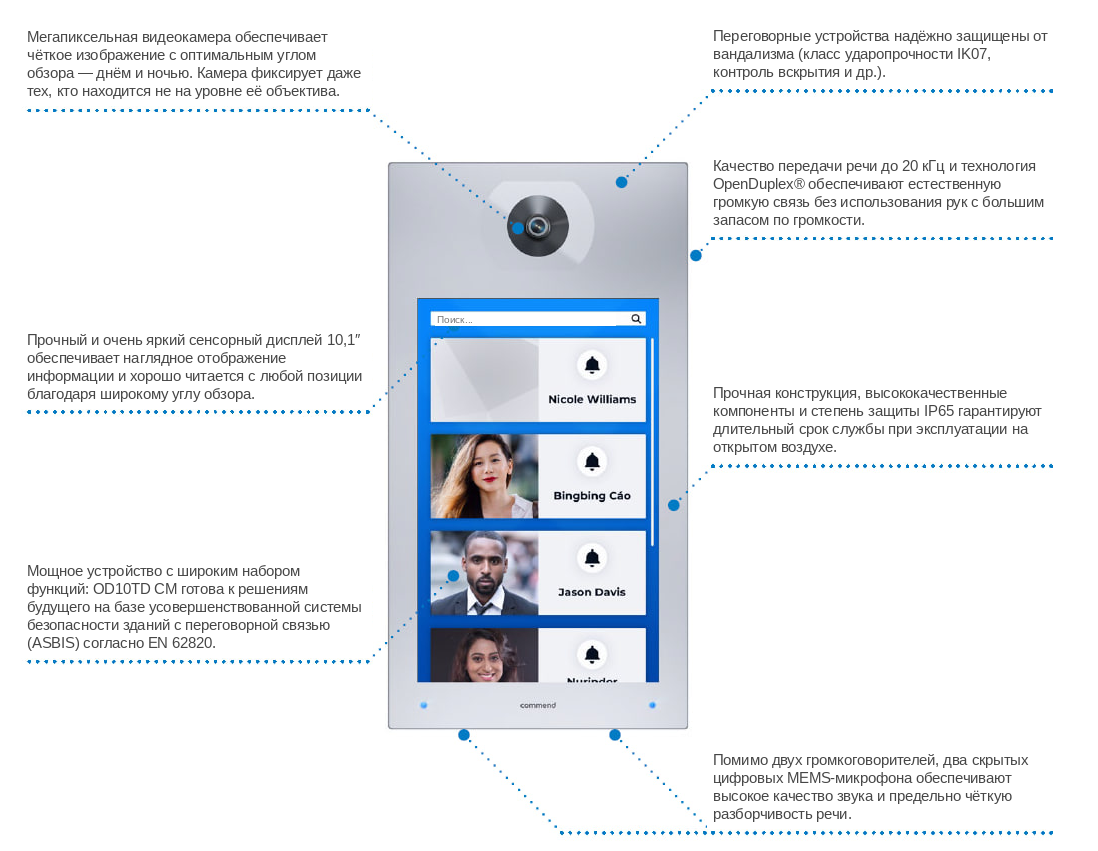

Особенности переговорного устройства OD10TD

Аудиофункции

Технология OpenDuplex® обеспечивает двустороннюю громкую связь без использования телефонной трубки на расстоянии нескольких метров.

Подавление акустического эха. Алгоритмы Commend на основе глубоких нейронных сетей подавляют эхо, обеспечивая естественный разговор без заметных эхо-эффектов и задержек.
Подавление фонового шума. Динамическое подавление фонового шума и формирование диаграммы направленности микрофонов (beamforming) снижают влияние посторонних звуков на разборчивость речи.
Автоматическая регулировка громкости. Функция IVC автоматически регулирует громкость громкоговорителя в зависимости от уровня окружающего шума.
Контроль громкоговорителя и микрофона. Контроль состояния аудиотракта помогает поддерживать готовность устройства к работе и сокращать объём ручных проверок.
Симплексный режим. Поддерживается связь по принципу «нажать для передачи речи — отпустить для прослушивания» (push-to-talk/release-to-listen).
Аудиомониторинг. Вызов, в том числе экстренный, может запускаться автоматически при достижении заданного уровня звукового давления.
Измерение уровня звукового давления. Устройство поддерживает измерение уровня окружающего шума в реальном времени и передачу данных по SNMP или HTTPS.
Эквалайзер. Предусмотрена настройка звучания с учётом акустических условий окружающей среды.
Оповещение. Поддерживаются передача и воспроизведение объявлений через переговорные устройства, а также возможность непосредственного ответа.

Кибербезопасность

В устройстве предусмотрены механизмы физической, сетевой и информационной защиты, а также средства защиты приложений.

Физическая безопасность. Обнаружение попыток вмешательства с помощью электромеханических контактов; защита USB-порта и интерфейсов отладки.
Сетевая безопасность. IEEE 802.1X для аутентификации при доступе к сети и IEEE 802.1Q для организации виртуальных локальных сетей (VLAN) и сегментации сети. IДополнительный IP Secure Connector разрывает соединение между переговорным устройством и локальной сетью при попытке несанкционированного снятия устройства.
Защита данных. Поддерживаются шифрование и аутентификация соединений, SIP поверх TLS 1.2 с криптографическими наборами шифров с длиной ключа более 128 бит, SRTP для шифрования голосовых данных и клиентские сертификаты X.509. TLS используется для защиты HTTPS, SIPS и MQTTS, включая веб-интерфейс, API и видеоданные.
Безопасность приложений. При первом входе обязательна смена пароля по умолчанию. Минимальная длина пароля составляет 12 символов. Предусмотрено обнаружение попыток подбора пароля методом перебора, а также документирование и защита сетевых портов.

Варианты интеграции

Symphony Cloud. Облачная платформа с масштабируемой инфраструктурой и расширенным набором функций, включая сервисы на основе искусственного интеллекта. Доступность сервисов зависит от страны.
VirtuoSIS. Полностью программный сервер переговорной связи для локального развёртывания в виртуальной IT-инфраструктуре. VirtuoSIS также используется в качестве основного компонента аппаратных серверов Commend S6 и S3.
Symphony Mesh. Автономная сеть переговорной связи без выделенного сервера, формируемая IP-устройствами Symphony MX и Symphony BF.
Интеграция с SIP-АТС. Подключение к SIP-АТС различных производителей.
Интеграция со сторонними системами. Подключение к системам видеоменеджмента (VMS), системам управления информацией о безопасности (PSIM) и другим системам сторонних производителей.

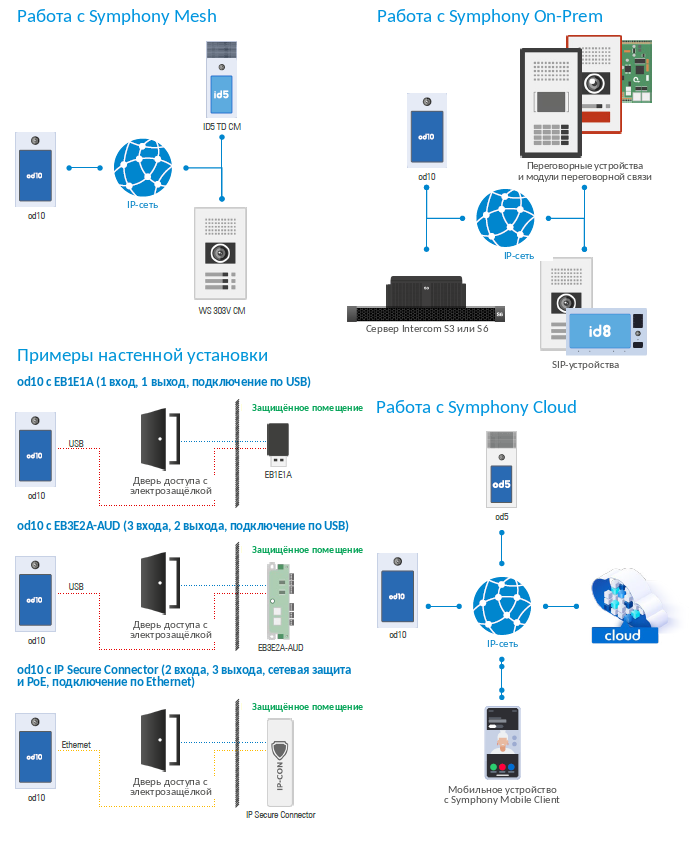

Схема системной интеграции

Схема показывает варианты подключения Commend OD10 TD CM к IP-сети, платформам Symphony и серверу переговорной связи, а также примеры организации управления доступом с использованием дополнительных модулей.

Схема системной интеграции Commend OD10 TD CM

Монтаж и подключение

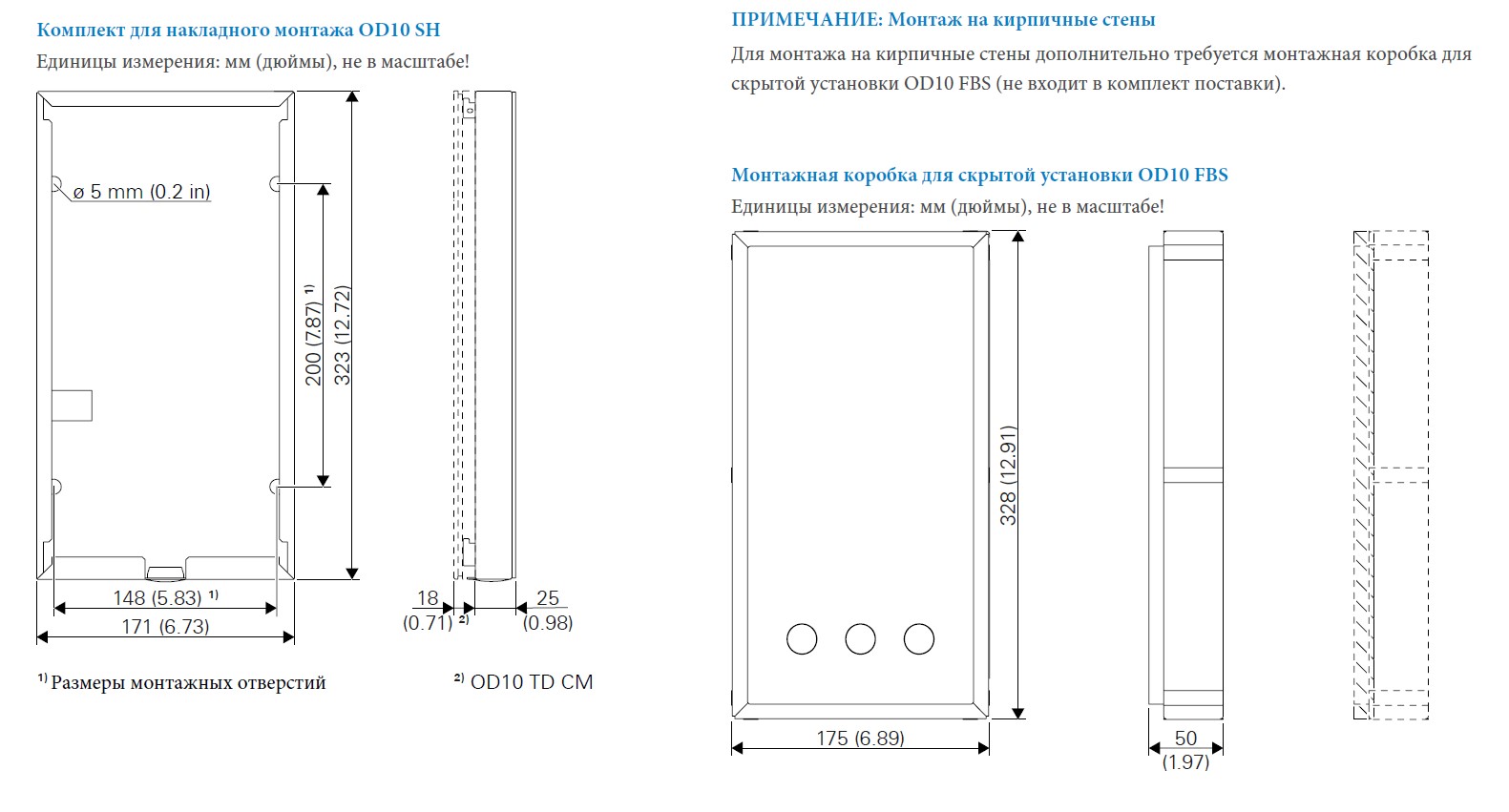

Для накладного монтажа необходим комплект OD10 SH, для монтажа в полую стену или панель — OD10 FB. Для установки в кирпичную стену требуются OD10 FB и монтажная коробка OD10 FBS.
Использовать экранированные кабели Ethernet. Для подключения полевого кабеля рекомендуется разъём MODJ8-8KUPPL и патч-корд.
Устанавливать устройство на расстоянии не менее 100 мм от стен и других объектов, чтобы обеспечить доступ к боковым фиксирующим винтам и не перекрывать отверстия громкоговорителей.
Не устанавливать устройство под прямыми солнечными лучами, на неустойчивых поверхностях или там, где на монтажный комплект могут действовать скручивающие нагрузки. Не допускать попадания воды внутрь монтажного комплекта.

Рекомендуемая высота установки

Верхний край устройства — примерно 1650 мм от чистового пола. Высоту выбирают с учётом условий применения.

Подключение к сети

Поддерживаются IPv4 (DHCP), IPv6 (link-local) и Zero-configuration (Zero-conf). Настройка доступа к веб-интерфейсу описана в руководстве по эксплуатации.

Технические характеристики Commend OD10 TD CM

Степень защиты оболочки	IP65 (Согласно EN 60529)
Стойкость к косому дождю	Согласно CEN/TR 15601-D/B и MIL-STD 810G, метод 506.4, процедура I
Степень защиты от механических ударов	IK07 (Согласно EN 62262)
Испытание на воздействие соляного тумана	672 ч (Согласно IEC 60068-2-11/EN 9227)
Передняя панель	Закалённое стекло AG85, толщина 3 мм
Микрофоны	Два цифровых MEMS-микрофона
Громкоговорители	С мембраной специальной конструкции для обеспечения оптимального качества звука, 2 × 8 Ом
Усилитель	Встроенный усилитель класса D мощностью 10 Вт
Уровень звукового давления	Максимум 95 дБ на расстоянии 0,5 м и 89 дБ на расстоянии 1 м
Дисплей	Сенсорный дисплей IPS-TFT диагональю 10,1 дюйма, разрешение 800 × 1280 пикселей, типовая яркость 850 кд/м²
Входы	3 входа для подключения устройств с беспотенциальными контактами (переключателей, кнопок, релейных выходов и других устройств) ¹⁾
Выходы	2 релейных выхода. Максимальное коммутируемое напряжение: 60 В постоянного тока, 30 В переменного тока ²⁾ Максимальный коммутируемый ток на один выход: 2 А ³⁾ Максимальная коммутируемая мощность на один выход: 60 Вт (постоянный ток), 37,5 В·А (переменный ток) Электрическая коммутационная износостойкость: Не менее 5 × 10⁵ циклов (30 В постоянного тока, 2 А), не менее 2 × 10⁵ циклов (30 В постоянного тока, 1 А)
Полоса пропускания аудиоканала	До 20 кГц
Аудиокодеки	Opus, G.722, G.711 A-law и G.711 μ-law
Видеофункции	Поддерживаемые кодеки: H.264 (видеопоток SIP и ONVIF), MJPEG (видеопоток HTTP и ONVIF), RTSP. Спецификация ONVIF: профиль S
Средства защиты информации	SIP через TLS, SRTP, IEEE 802.1X, передача MJPEG через HTTPS, HTTPS для доступа к веб-интерфейсу и интерфейсам устройства
Поддерживаемые протоколы	IPv4, IPv6, TLS, TCP, UDP, HTTP (RFC 2617, RFC 3310), HTTPS (RFC 2818), RTP (RFC 3550), RTSP (RFC 2326), SIP через TLS, RTCP, DHCP, DHCPv6, DNSv4, DNSv6, mDNS, 802.1X EAP-TLS (RFC 5216), 802.1X EAP-MD5 (RFC 2284), SDP (RFC 2327, RFC 4566), SSDP, SIP (RFC 3261), SMTP, SNMPv2c, SNMPv3, SNTPv4 (RFC 5905, раздел 14), STUN (Classic STUN), декодирование DTMF (RFC 2976, RFC 2833, SIP Info), ICMPv6 (обнаружение маршрутизаторов), MQTT (ISO/IEC 20922)
Диапазон рабочих температур	OD10 TD CM: От −30 до +60 °C. OD10 TD CM-B: От −30 до +55 °C
Диапазон температур хранения	От −30 до +65 °C
Относительная влажность	До 95 %, без образования конденсата
Интерфейсы подключения	Разъём RJ45 для Ethernet и PoE (10/100 Мбит/с) Два порта USB 2.0 типа A для подключения внешних устройств ⁴⁾
Электропитание 5)	PoE: IEEE 802.3at, тип 2, класс 4
Потребляемая мощность	В режиме ожидания: 4,8 Вт (без дополнительных устройств) Максимальная: 20,8 Вт (при полной нагрузке с дополнительными устройствами)
Требования к кабелю	Не ниже категории 5, экранированный кабель ⁶⁾
Соответствие стандартам и нормативным требованиям	EN 61000-6-2, EN 61000-6-3, EN 55032, класс B, EN 55035, EN 60529 (IP65), EN 62262 (IK07), FCC Part 15, класс B, ICES-003, класс B, IEC 60068-2-11, EN 62368-1, IEC 62368-1 (схема CB), UL 62368-1 (сертификация Listed, E351589), IEC/UL 60950-22 (для наружной установки, защита от дождя)
Варианты настенного монтажа	Комплект для скрытого монтажа в гипсокартон или панель OD10 FB Монтажная коробка для скрытого монтажа OD10 FBS (требуется OD10 FB) Комплект для накладного монтажа OD10 SH

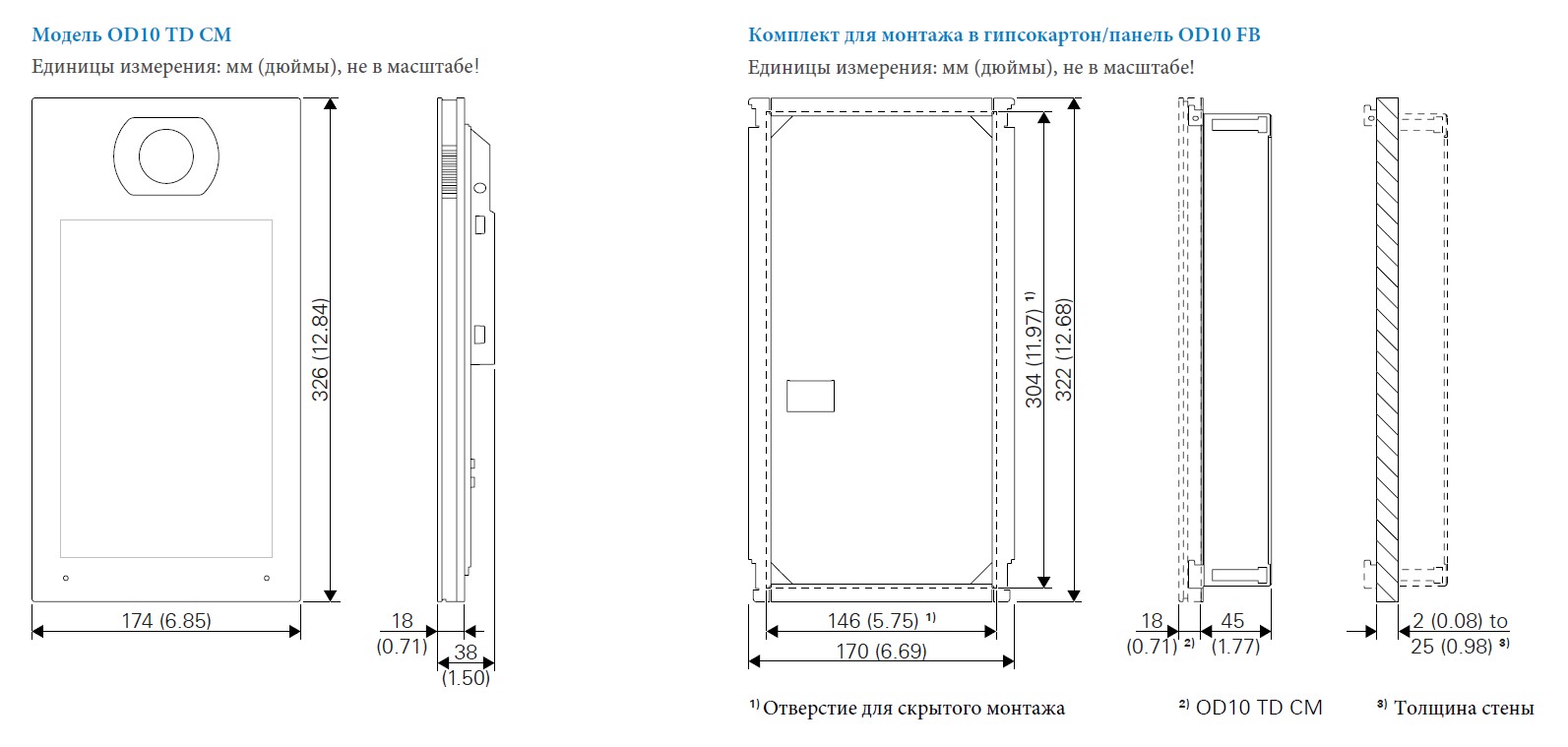

Габаритные размеры (В × Ш × Г)	Со комплектом для скрытого монтажа: 326 х 174 х 20 мм С комплектом для накладного монтажа: 326 х 174 х 43 мм
Цвет	OD10 TD CM: Серебристый. OD10 TD CM-B: Чёрный
Масса с упаковкой	Около 3000 г
Дополнительные принадлежности	AFIL-USB (комплект индукционной петли), EB1E1A (модуль ввода-вывода USB), EB8E8A (модуль ввода-вывода USB), EB3E2A-AUD (модуль расширения), IP Secure Connector (защитная коммутационная коробка), PA 25W POE-DC (инжектор питания PoE), XDX FBDUR (заглушка для считывателей RFID)

¹⁾ Для положения переключателя «ON» сопротивление переключателя должно быть менее 1 кОм.

²⁾ Релейный выход разрешается подключать только к цепи ES1 или SELV. Цепь ES1 в соответствии с IEC/EN/UL 62368-1 или цепь SELV в соответствии с IEC/EN 60950-1 должна быть надёжно отделена от опасной электрической цепи (например, сети питания 230 В или 110 В), например с помощью двойной изоляции. Напряжение в цепи ES1 или SELV не должно превышать 60 В постоянного тока или 42,4 В переменного тока в пиковом значении (30 В переменного тока, действующее значение).

³⁾ Для североамериканского рынка (соответствие UL 62368-1) максимально допустимый ток ограничен значениями 0,6 А постоянного тока и 1 А переменного тока.

⁴⁾ Разъёмы USB предназначены исключительно для использования с устройствами Commend. Не используйте их, например, для зарядки мобильных телефонов. Если USB-устройство устанавливается отдельно с использованием удлинительного USB-кабеля, длина кабеля не должна превышать 5 м. Для соответствия UL 62368-1 (cULus) длина USB-кабеля не должна превышать 3,05 м. Все разъёмы USB классифицированы и испытаны как порты USB категории PS1 в соответствии с EN/UL/IEC 62368-1.

⁵⁾ Для подачи питания требуется коммутатор PoE или инжектор PoE, не входящие в комплект поставки.

⁶⁾ Максимальная длина линии кабельной системы категории Cat. в локальной сети (LAN) составляет 100 м (328 футов), например от коммутатора до переговорного устройства.

Технические характеристики камеры

Сенсор изображения	1/3″ RGB CMOS
Объектив	F2.4, фиксированная диафрагма, диагональный угол обзора 150°, горизонтальный угол обзора 145°, вертикальный угол обзора 123°
Минимальная освещённость	Чёрно-белое изображение: 1 лк; цветное изображение: 1,5 лк
Разрешение (Ш × В)	1280 × 960 пикс.
Частота кадров	До 30 кадр/с
Видеопотоки	Одновременно до 6 видеопотоков HTTP(S)/RTSP H.264 с индивидуальными настройками разрешения или частоты кадров и до 6 видеопотоков HTTP(S) MJPEG с индивидуальными настройками разрешения или частоты кадров

Комплект поставки

Переговорное устройство
Салфетка из микрофибры
Разъём ввода-вывода (I/O)
Патч-корд Cat. 6 длиной 0,3 м (12 дюймов)
Отвёртка TX 08
Документ с идентификационными данными устройства
Информация о соответствии требованиям к использованию программного обеспечения с открытым исходным кодом
Краткое справочное руководство

Системные требования

Сервер

VirtuoSIS (версия не ниже 5.0); или
S3/S6 (версия не ниже 7.1); или
Совместимый SIP-сервер; или
Работа без сервера.

Программное обеспечение для настройки

Set-UP, версия не ниже 1.5.3.

Модельный ряд Commend OD10 TD CM

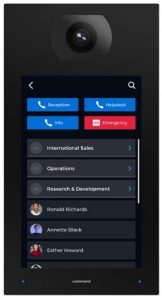

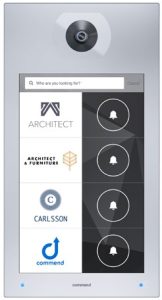

OD10 TD CM	OD10 TD CM-B
Наружное переговорное устройство высокого класса с серебристой передней панелью.	Наружное переговорное устройство высокого класса с чёрной передней панелью.

Аксессуары для Commend OD10 TD CM

Модель	Описание	Изображение

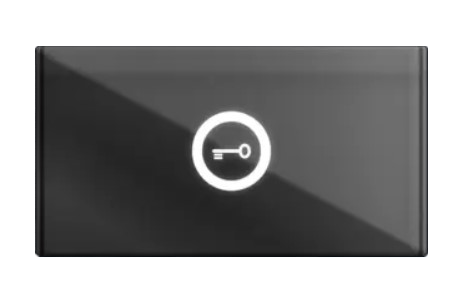

OD10 UNIR B	Универсальный IP-считыватель в дизайне переговорных устройств OD10, со светодиодным индикатором, чёрный.
USB UNIR	IP-считыватель Bluetooth® для устройств SymMX с подключением через USB.
AFIL USB	Комплект расширения с индукционной аудиопетлёй для передачи аудиосигналов на слуховые аппараты. Предназначен для переговорных устройств с USB-портом.
EB1E1A	Модуль расширения ввода-вывода с подключением через USB для переговорных устройств с USB-портом.
EB3E2A-AUD	Модуль расширения ввода-вывода с аудиоинтерфейсом для переговорных устройств с USB-портом. Оптимизирован для монтажных комплектов серий WS и Concerto.
IP-CON	IP-блок коммутации для безопасного соединения переговорного устройства с сетью и устройством открывания двери.
PA25WPOE-DC	Инжектор PoE мощностью 25 Вт, входное напряжение 24–48 В переменного тока. Оптимизирован для монтажных комплектов серий WS и Concerto.

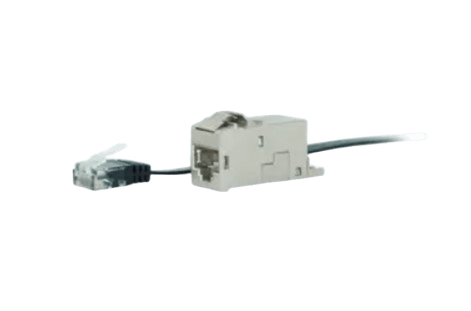

RJ45-MONT	Адаптер Ethernet для крепления жёсткого соединительного кабеля в монтажном комплекте. Длина — 0,3 м.
EB8E8A	Модуль расширения ввода-вывода для переговорных модулей с USB-портом, предназначенный для установки на DIN-рейку.
OD10 FBDUR	Макетный модуль для RFID-считывателей системы контроля доступа, предназначенный для переговорных устройств OD10.

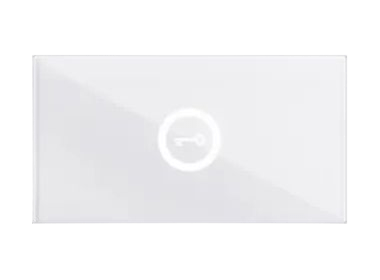

OD10 UNIR	Универсальный IP-считыватель в дизайне переговорных устройств OD10, со светодиодным индикатором, серебристый.

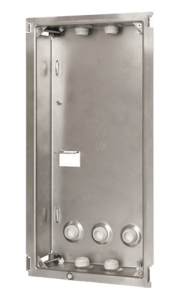

OD10 FB	Монтажный комплект из высококачественной стали для установки переговорных устройств OD10 в полые стены и заподлицо со стеной.

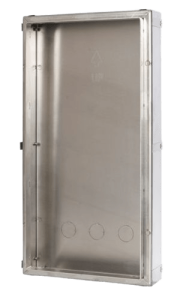

OD10 FBS	Монтажный комплект из высококачественной стали для установки переговорных устройств OD10 на кирпичные стены. Для завершения монтажа требуется комплект для встраиваемой установки OD10 FB.

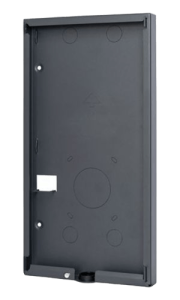

OD10 SH	Монтажный комплект из листовой стали с порошковым покрытием и контактом обнаружения попыток вмешательства, предназначенный для накладного монтажа переговорных устройств OD10.
