Parker icountPD Стационарный счетчик частиц в жидкости

Описание Parker icountPD

Чистота рабочей жидкости критически влияет на производительность и надежность промышленного оборудования. Высокий уровень загрязнения твердыми механическими примесями вызывает повреждение насосов, сервоклапанов и исполнительных механизмов, сокращая межсервисные интервалы, увеличивая простои и эксплуатационные затраты.

Parker iCountPD — сверхкомпактный стационарно монтируемый лазерный счетчик частиц в жидкости. Предназначен для непрерывного мониторинга уровней загрязнения и твердых примесей в гидравлических системах и жидкостных контурах. Результаты выдаются в форматах ISO4406, AS4059 или NAS1638. Прибор использует современные технологии анализа частиц и служит экономически эффективным решением для управления состоянием жидкости и контроля ее параметров — от строительной техники до промышленных стационарных установок и испытательных стендов.

Для удовлетворения специфических требований заказчика доступны три варианта:

1. Стандартный iCountPD — для испытательных стендов, промывочных установок, фильтровальных тележек и промышленных применений.
2. iCountPDR — для мобильного оборудования и наружного использования (кроме взрывоопасных сред).
3. iCountPDZ — для применений, требующих взрывозащиты зоны II по ATEX (морские платформы, взрывоопасные среды). Для зоны I стандартный iCountPD допускается использовать внутри корпуса NEMA7.

Также Parker выпускает портативные счетчики частиц iCount LaserCM и iCountOS.

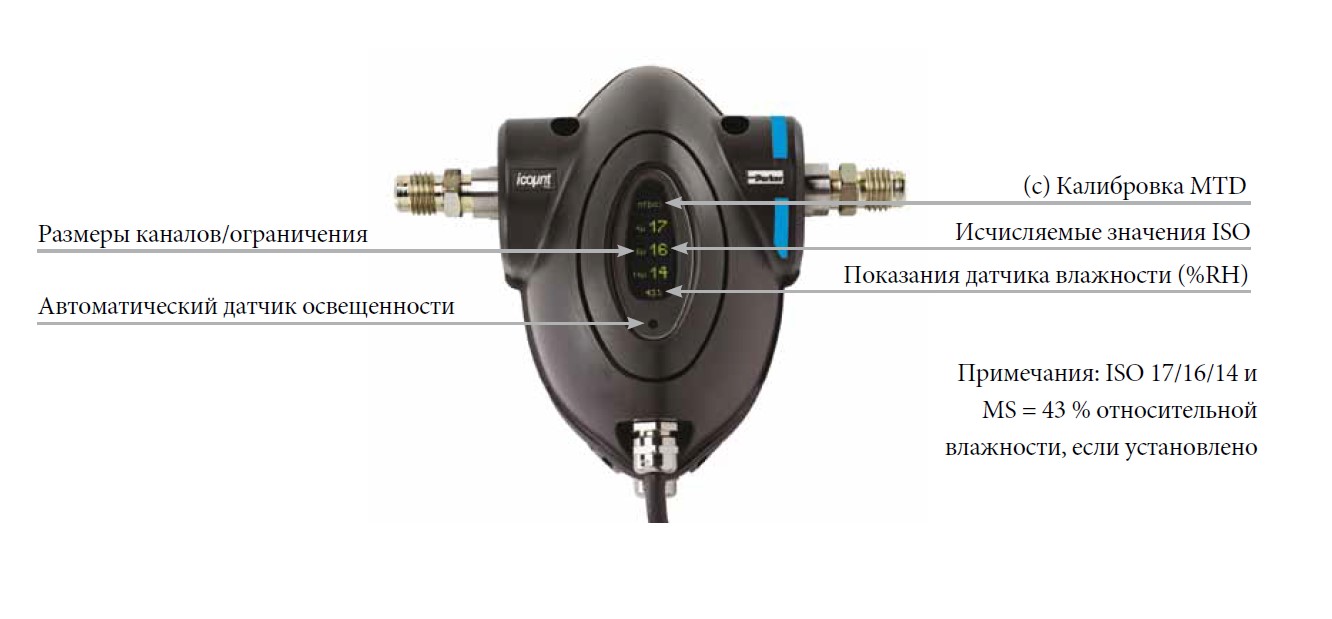

Дисплей и индикация

Все модели оснащены светодиодным дисплеем: три набора индикаторов отображают кодовые значения по ISO4406/AS4059 и NAS1638. Отдельные кодовые индикаторы срабатывают согласно пользовательским настройкам.

На цифровом дисплее выводятся фактические измеренные коды, размер канала (мкм) и заданные пределы (отображаются поочередно).

• Стабильные цифры — код находится на уровне или ниже установленного предела.
• Мигающие цифры — превышение предела.
• Отображение для ISO4406 и NAS1638 идентично.

После подачи питания на дисплее в течение ~5 секунд отображается логотип, выполняется самодиагностика, затем прибор автоматически запускает мониторинг с заводскими параметрами по умолчанию.

При возникновении ошибки на дисплее выводится соответствующий код, например «ERROR 13» (полный перечень приведен в руководстве пользователя).

Опциональный датчик влажности

Датчик влажности (заказывается отдельно) отображает уровни насыщения жидкости, проходящей через измерительную ячейку. Выходной сигнал линеен в диапазоне от 5 % до 100 % насыщения. Показания выводятся в % относительной влажности.

Устройство регулировки расхода ACC6NN019

Для повышения гибкости разработан регулятор расхода с компенсацией давления (Parker Hannifin, арт. ACC6NN019). Он устанавливается на сливной стороне iCountPD и позволяет проводить измерения, когда расход выходит за пределы спецификации прибора (40–140 мл/мин) или когда диаметры трубопроводов не позволяют смонтировать iCountPD напрямую.

Регулятор оснащен дифференциальным клапаном давления, настраивающим расход системы в пределах спецификации iCountPD. Рабочий диапазон: от 10,3 до 200 бар (от 150 до 2900 фунт/кв. дюйм), а также при возврате в открытую систему с давлением 0 бар. В комплекте поставляются переходник EO 24° конус и гидравлический адаптер 06L для прямого подключения к iCountPD. Регулятор может быть установлен дальше по потоку. При соблюдении рекомендованных диапазонов давления и вязкости устройство не требует настройки или дополнительного вмешательства.

Рынки и типовые применения

Рынки: сельское хозяйство, строительство, нефтегазовая отрасль, генерация электроэнергии, морской транспорт, горнодобывающая промышленность, лесное хозяйство, промышленные предприятия, целлюлозно-бумажная промышленность.

Применения: палубные и мобильные краны, пожарное оборудование, форвардеры, гидравлические прессы, экскаваторы, уборочные комбайны, пакетировочные прессы, ричстакеры, колесные погрузчики, буровое оборудование, промышленные силовые установки, самолеты, нефтеперерабатывающие заводы, испытательные и промывочные стенды, ветротурбины.

По категориям оборудования:

• Мобильное оборудование (машины для земляных работ, уборочная техника, лесное и сельское хозяйство) — мониторинг гидросистем под нагрузкой (поршни, сервоклапаны, цилиндры, шестеренные насосы).
• Промышленное оборудование (производственные предприятия, перекачка жидкостей, ЦБП, НПЗ) — контроль чистоты от гидравлики станков с ЧПУ до загрязнения при перекачке.
• Генерация электроэнергии (ветротурбины, редукторы, системы смазки) — непрерывный мониторинг для достижения оптимального уровня за минимальное время.
• Техническое обслуживание (испытательные и промывочные стенды) — повышение эффективности оборудования.
• Обнаружение загрязнения топлива (резервуары хранения, топливные баки, заправка воздушных судов) — круглосуточный контроль содержания частиц в большинстве видов топлива, включая авиационное Jet A-1.

Преимущества

• Непрерывный мониторинг уровней загрязнения с возможностью последующей замены или очистки жидкости, что повышает производительность и эффективность системы.
• Независимый мониторинг тенденций загрязнения позволяет оптимизировать графики ТО и диагностировать механические неисправности.
• Компактная конструкция упрощает установку и эксплуатацию.
• Встроенное (inline) исполнение обеспечивает работу во время функционирования оборудования без остановки технологического процесса.
• Экономически эффективное решение для продления срока службы жидкости и сокращения простоев.

Индикация и сигнализация:

• Светодиодные или цифровые индикаторы низкого, среднего и высокого уровней загрязнения.
• Визуальные индикаторы питания и аварийного сигнала.
• Опциональный индикатор влажности (% отн. влажности).

Совместимость с жидкостями: конструкция совместима с топливами, гидравлическими маслами и фосфатными эфирными жидкостями.

Диагностика и интеграция:

• Программное обеспечение самодиагностики.
• Полная интеграция с ПК/ПЛК по интерфейсам: RS232, 0–5 В, 4–20 мА, CAN (J1939) (другие варианты — по запросу в Parker).
• В комплекте ПО для настройки и регистрации данных.

Разъемы: варианты MI2 (8-контактный) или Deutsch.

Температурные режимы:

• Хранение: от –20 °C до +40 °C.
• Рабочая температура окружающей среды: от +5 °C до +60 °C.
• Рабочая температура жидкости: от +5 °C до +80 °C.

Рабочая среда: минеральное масло, агрессивные жидкости, топлива (доступна ATEX-версия).

Запуск

1. После подключения icountPD к источнику питания с регулируемым напряжением на экране в течение примерно пяти секунд отображается логотип устройства, пока icountPD выполняет самодиагностику системы.
2. Затем icountPD автоматически начинает мониторинг с использованием заводских настроек по умолчанию.
