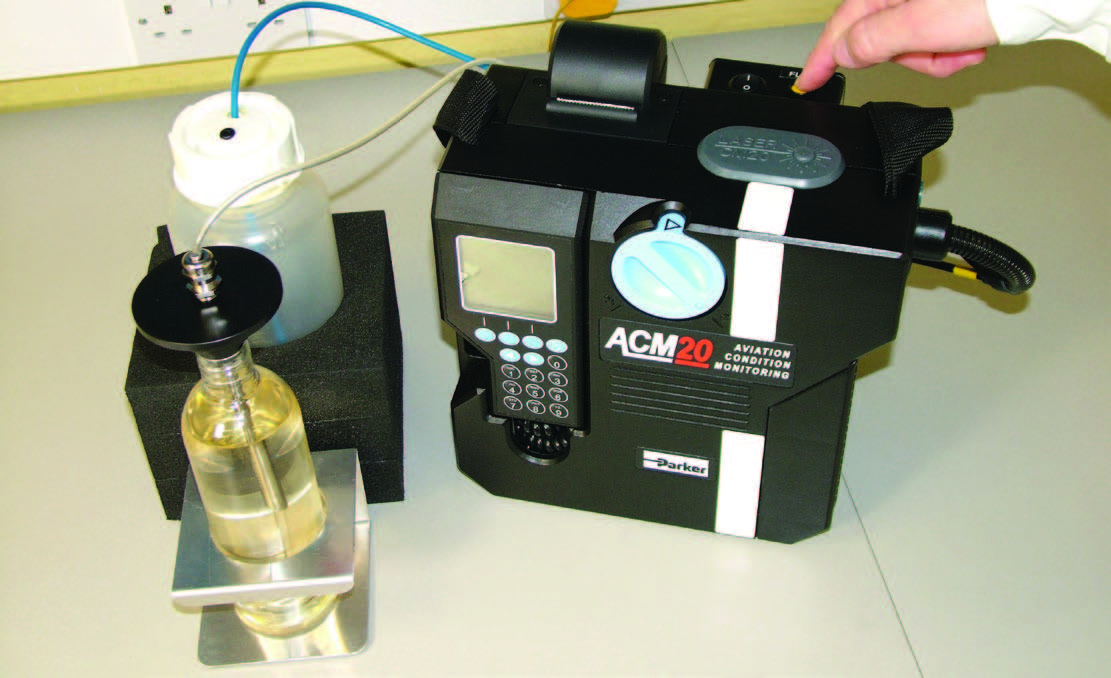

Parker IcountACM20 Портативный счетчик частиц в жидкости

Описание Parker IcountACM20

Инженеры CMC совместно с Exxon Mobil Aviation провели исследования, которые подтвердили необходимость разработки альтернативного метода контроля уровня диспергированных загрязнений в авиационном топливе. Результатом пяти лет полевых испытаний и доработки успешного лазерного счетчика частиц для гидравлических масел icountLCM20 стал прибор Parker icountACM20. Расширенное программное обеспечение нового устройства позволяет более полно оценить характер загрязнений в пробе. Будучи эталонным счетчиком частиц для анализа загрязнений топлив, icountACM20 соответствует методу IP564 Института энергетики Великобритании и включён в спецификацию авиационного топлива DEFSTAN 91-91 Выпуск 6. В этом документе он значится как метод «только для отчёта» — наряду с гравиметрическим методом (IP423 или ASTM D5452) и визуальным методом «Прозрачный и яркий» (IP216 или ASTM D2276).

Данная модель снята с производства. Рассмотрите к покупке счетчики частиц Parker icountOS и Parker icountPD

Особенности и преимущества

• 2-минутное время тестирования
• Оптический сканирующий анализ и измерение фактических частиц, а также косвенное определение присутствия воды
• Основные выходные параметры: количество частиц на 1 мл для размеров 4, 6, 14, 21, 25, 30 мкм
• Распределение по объёму (%) с отображением в виде графиков на дисплее пульта и распечатке
• Диапазон кодов ISO 7–22 в соответствии с ISO 4406:1999
• 32-символьный двухстрочный точечно-матричный ЖК-дисплей. Полная возможность ввода буквенно-цифровых данных с клавиатуры
• Доступ к 300 сохранённым результатам испытаний
• Прибор сертифицирован как откалиброванный с использованием рабочей эталонной суспензии тестовой пыли, верифицированной по вторичному калиброванному эталонному автоматическому счетчику частиц (APC) в соответствии с ISO 11171
• Перекалибровка каждые 12 месяцев в специализированном сервисном центре Parker
• Максимальное рабочее давление: 420 бар
• Диапазон рабочих температур жидкости: от +5 °C до +80 °C
• Интерфейс через RS232 (доступен USB-последовательный кабель с переходником на RS232)
• Встроенный насос, расположенный на задней панели, для лабораторного пробоотбора
• Встроенный аккумулятор и кейс для переноски с колёсами (общая масса 13 кг)
• Питание: 12 В пост. тока; 6 батарей типа D или перезаряжаемый аккумуляторный блок
• Встроенный 16-колоночный принтер для печати твёрдых копий данных
• Соответствует всем применимым декларациям соответствия ЕС
• Встроенный насос:
  • Питание непосредственно от ACM20
  • Прямой отбор проб из бутылей с топливом или из резервуара через всасывающую трубку длиной 3 метра
  • Встроенная двухскоростная последовательность промывки и тестирования
  • Регулируемый расход / правильный объём пробы в соответствии с методом испытаний IP564

Применения

• Лаборатории испытаний топлива — DEFSTAN 91-91 Выпуск 6
• Распределительные терминалы/хабы: контроль при получении и отправке топлива. Также проверка эффективности фильтрации, чистоты резервуаров и качества продукта
• Хранение: сокращение времени отстоя путём контроля для определения того, находятся ли уровни диспергированных загрязнений ниже допустимых
• Топливные склады аэропортов: контроль топлива при поступлении в хранилище, через складскую систему, гидрантную систему и при заправке в крыло
• Нефтегазовые платформы: контроль эффективности фильтрации, чистоты системы и качества подаваемого продукта

Разъём входного питания (обратите внимание: необходимо снять защитную пластиковую крышку для доступа к гнезду питания 12 В пост. тока)

Быстродействующий предохранитель 1,25 А и разъём RS232 расположены за съёмной крышкой. Интерфейс RS232 предназначен для выгрузки всех данных испытаний, хранящихся в приборе.

icountACM20 предназначен для работы в невзрывоопасных зонах. Отбор проб углеводородных топлив выполняется в режиме онлайн (on-line) через существующие быстроразъемные точки подключения, например, переходник Millipore.

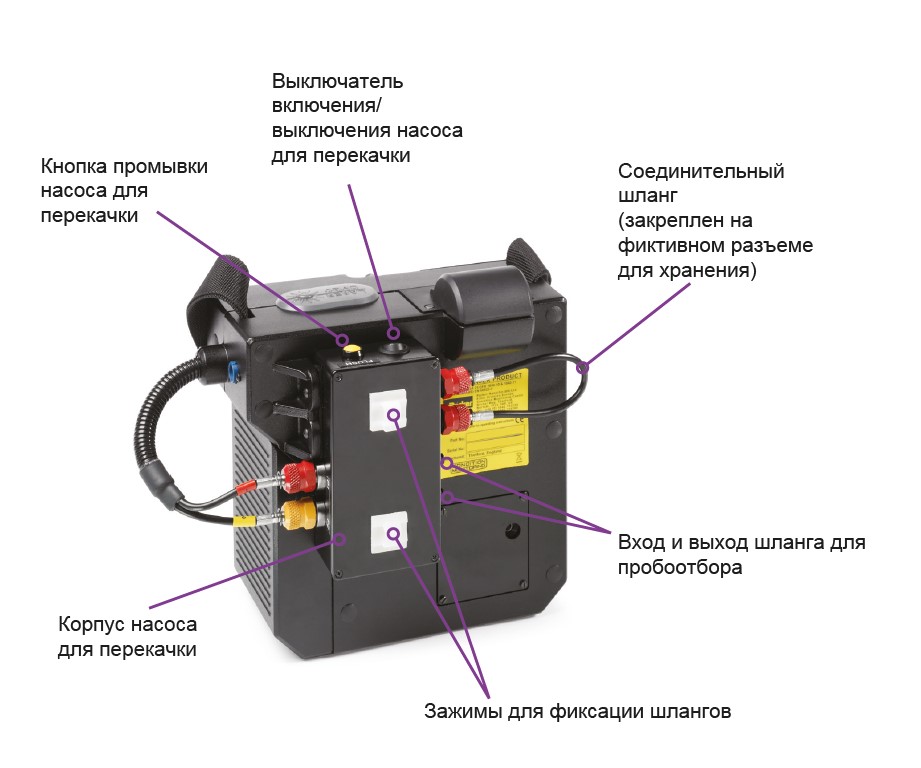

На изображении ниже представлен вид icountACM20 сзади с указанием расположения элементов

• Кнопка промывки перекачивающего насоса
• Переключатель включения/выключения перекачивающего насоса
• Соединительный шланг (закреплён на фиктивном разъёме для хранения)
• Входной и выходной шланги для отбора проб
• Зажимы для фиксации шлангов
• Корпус перекачивающего насоса

Технические характеристики Parker IcountACM20

Аксессуары для Parker IcountACM20

Артикул	Описание	Изображение
ACM202024US ACM202024UK ACM202024EU	icountACM20 Портативный счётчик частиц с вилкой стандарта US, UK или EU

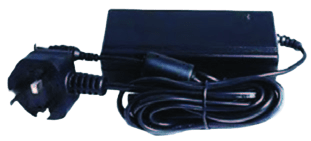

ACC6NE008	Источник питания (стандарт UK)

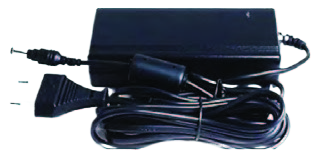

ACC6NE009	Источник питания (стандарт EUR)

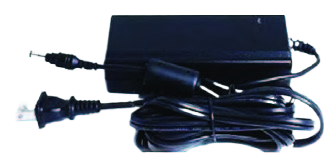

ACC6NE010	Источник питания (стандарт US)
ACC6ND000	Узел технологического кабеля 1 м
ACC6NE027	Узел технологического кабеля 2 м
ACC6NE029	Комплект регулятора расхода

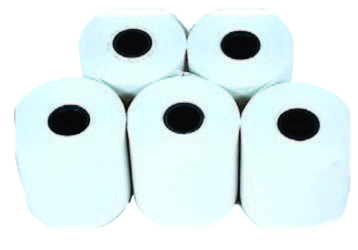

ACC6NE015	Бумага для принтера, 5 рулонов
SERMISC067	Контрольная жидкость для верификации, 500 мл
ACC6NE023	Зарядное устройство (стандарт UK)
ACC6NE024	Зарядное устройство (стандарт EUR)
ACC6NE025	Зарядное устройство (стандарт US)
ACC6NW003	Ёмкость для отходов
ACC6NE013	Сборка перезаряжаемого батарейного блока
ACC6NE006	Загружаемое программное обеспечение

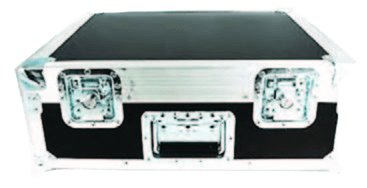

ACC6NE019	Транспортировочный кейс для ACM202024
ACC6NE028	Транспортировочный кейс для ACM202032
ACC6NW003	Ёмкость для паров/отходов

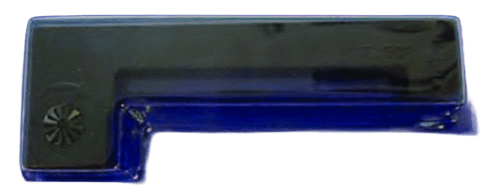

ACC6NE014	Лента для принтера
