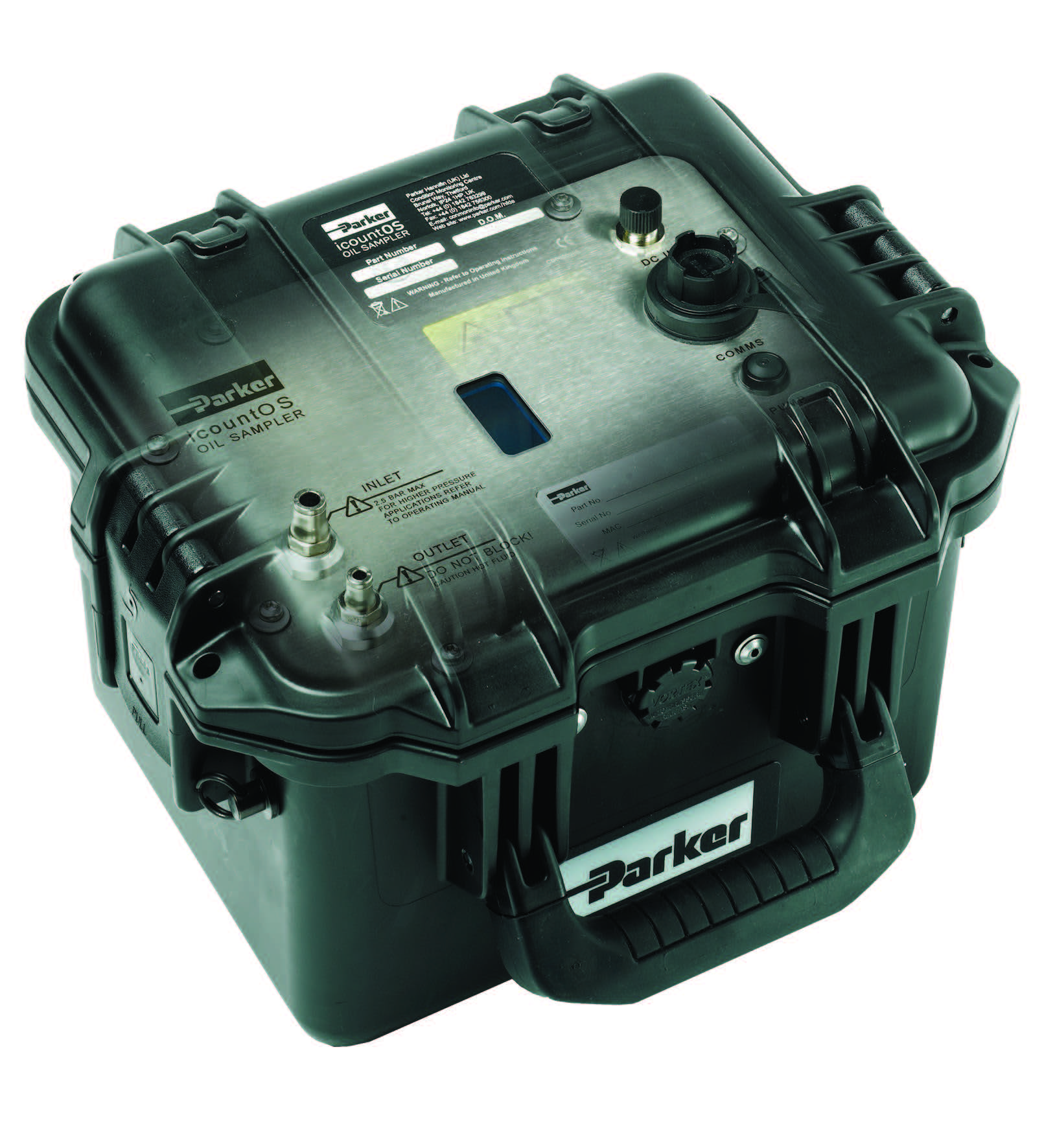

Parker icountOS Портативный счетчик частиц в жидкости

Описание Parker icountOS

iCountOS — пылевлагозащищенный (IP67 в закрытом состоянии) портативный монитор размера частиц, предназначенный для измерения уровней загрязнения гидравлических жидкостей и углеводородных топлив. Прибор поддерживает два режима:

• онлайн — непосредственное подключение к гидравлической системе (максимальное рабочее давление 2,5 бар, опционально до 350 бар с редукционным клапаном);
• офлайн — отбор проб из бака, резервуара, бочки или топливного бака транспортного средства.

Чистота рабочей жидкости критически влияет на производительность и надежность промышленного оборудования. Высокое содержание твердых механических примесей приводит к повреждению насосов, исполнительных механизмов и сервоклапанов, сокращению межсервисных интервалов, увеличению простоев и росту затрат.

Применяемые технологии и принцип работы

В основе iCountOS — лазерный детектор с проточной кюветой, реализующий метод светоблокировки (затенения). Прибор обеспечивает непрерывное измерение потока жидкости, проходящего через пробную трубку. Технология позволяет в реальном времени обнаруживать:

• нерастворенные частицы размером от 4 мкм;
• растворенную воду.

Стандартная частота измерений — 1 секунда (пользователь может задавать интервал и длительность теста). Результаты отображаются мгновенно на встроенном OLED-дисплее и обновляются в реальном времени. Данные сохраняются во встроенной памяти (до 250 000 наборов результатов) и могут быть выгружены на любой ПК или ноутбук через кабель RJ45 с использованием встроенного веб-интерфейса (форматы текстовых файлов: CSV, XMI, текст). Система полностью автономна: лазерный счетчик частиц, насос, аккумуляторная батарея и модуль памяти с генератором веб-страниц объединены в одном корпусе.

Конструктивные особенности и эксплуатационные параметры

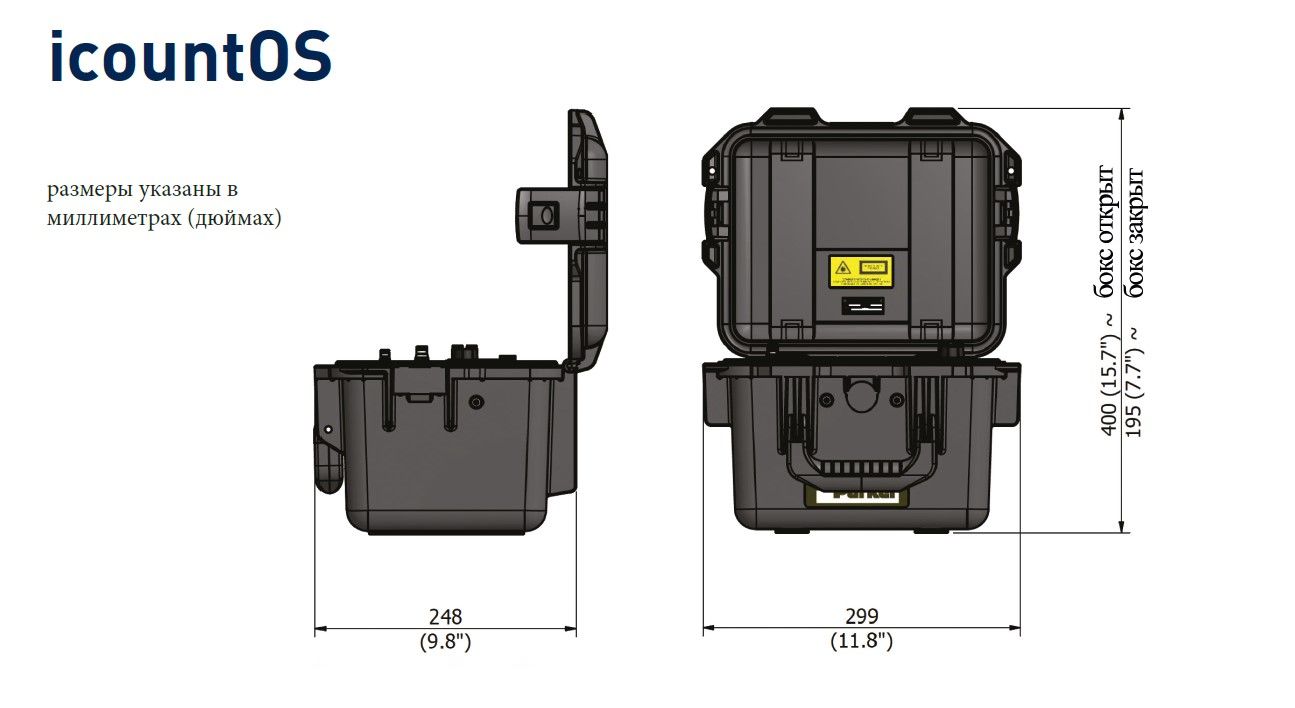

• Масса прибора в сборе — менее 5,5 кг.
• Корпус — герметичный ударопрочный кейс со степенью защиты IP54 в открытом состоянии и IP67 в закрытом; лицевая панель из щеточной нержавеющей стали.
• Жидкостные разъемы — два быстросъемных штуцера на передней панели: вход Ø6 мм, выход/слив Ø4 мм.
• Регулировка расхода — автоматическая оптимизация до 60 мл/мин (диапазон 40–140 мл/мин).
• Питание — регулируемый источник 12 В постоянного тока (разъем M12, 4 контакта) + перезаряжаемый NiMH аккумуляторный блок для работы на объекте или в удаленных местах.
• Диапазон кодов чистоты — до ISO 22 (+/- ISO код), NAS 0–12.
• Отображение данных — класс чистоты по каналам (мкм), задаваемые пользователем пределы, показания датчика влажности в % относительной влажности.

Прибор используется в следующих отраслях:

• сельское хозяйство, строительство, горнодобывающая и лесная промышленность;
• нефтегазовый сектор, генерация электроэнергии, морской и шельфовый транспорт;
• промышленные предприятия, авиация, оборонная промышленность.
• Примеры оборудования и узлов, где применяется iCountOS:
• палубные и мобильные краны, экскаваторы, колесные погрузчики, ричстакеры;
• гидравлические прессы, силовые агрегаты (гидростанции), буровое оборудование;
• судовые рулевые устройства, пожарная техника, форвардеры, харвестеры;
• мусоровозы, самосвалы, вилочные погрузчики, пакетировочные прессы;
• промышленные силовые установки, самолеты, ветротурбины.

Преимущества

• Возможность быстрого полевого контроля загрязнения жидкости без остановки оборудования (работа на работающей машине).
• Компактность и малый вес — одинаково удобен для использования в цехе, лаборатории или в удаленных локациях.
• Низкая стоимость владения по сравнению с конкурентными системами при широкой функциональности.
• Полная автономность и защита от внешних воздействий (пыль, вода, удары).
• Соответствие международным стандартам: CE, EC Declaration of Conformity, Machinery Directive, EMC EN61000-6-3:2001, EMC EN61000-6-2:2001, EN 61010-1:2001.

Подтвержденная эффективность в различных условиях

Технология IOS проверена в самых сложных условиях эксплуатации ведущими компаниями мира:

• строительный и горнодобывающий сектор — сервис и мониторинг критически важного оборудования;
• оборонная промышленность — контроль состояния боевых танков и военной техники;
• автомобилестроение — основной диагностический инструмент для разработки программ предиктивного мониторинга;
• военные склады топлива — мониторинг качества топлива в зоне боевых действий благодаря легкости и портативности;
• ветроэнергетика — плановое и аварийное обслуживание, промывка и ввод в эксплуатацию;
• авиационный сектор — обеспечение строгих норм качества при заправке (чистое и сухое топливо).

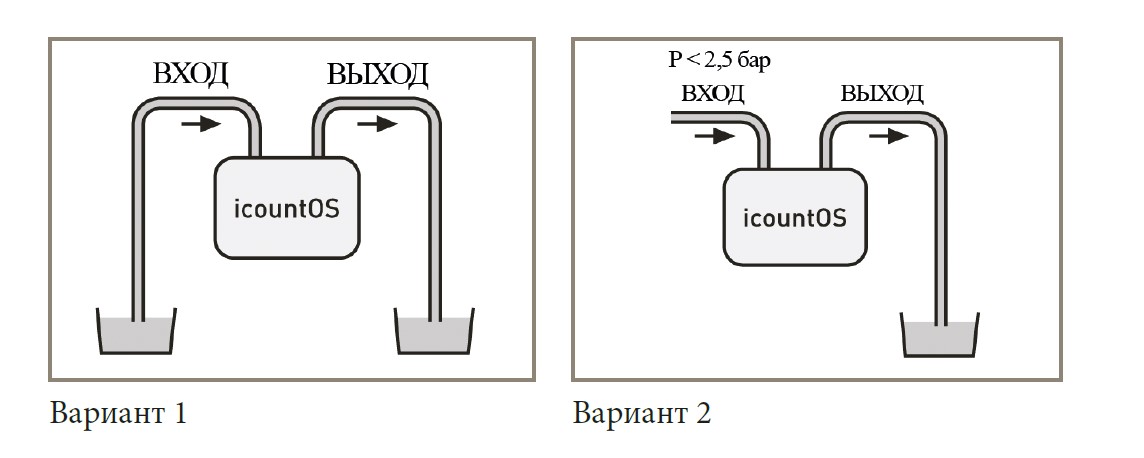

Установка соединений низкого давления

Рекомендуется размещать IOS в безопасном и устойчивом месте, как можно ближе к выходу системы, и использовать только прилагаемые фитинги для шлангов.

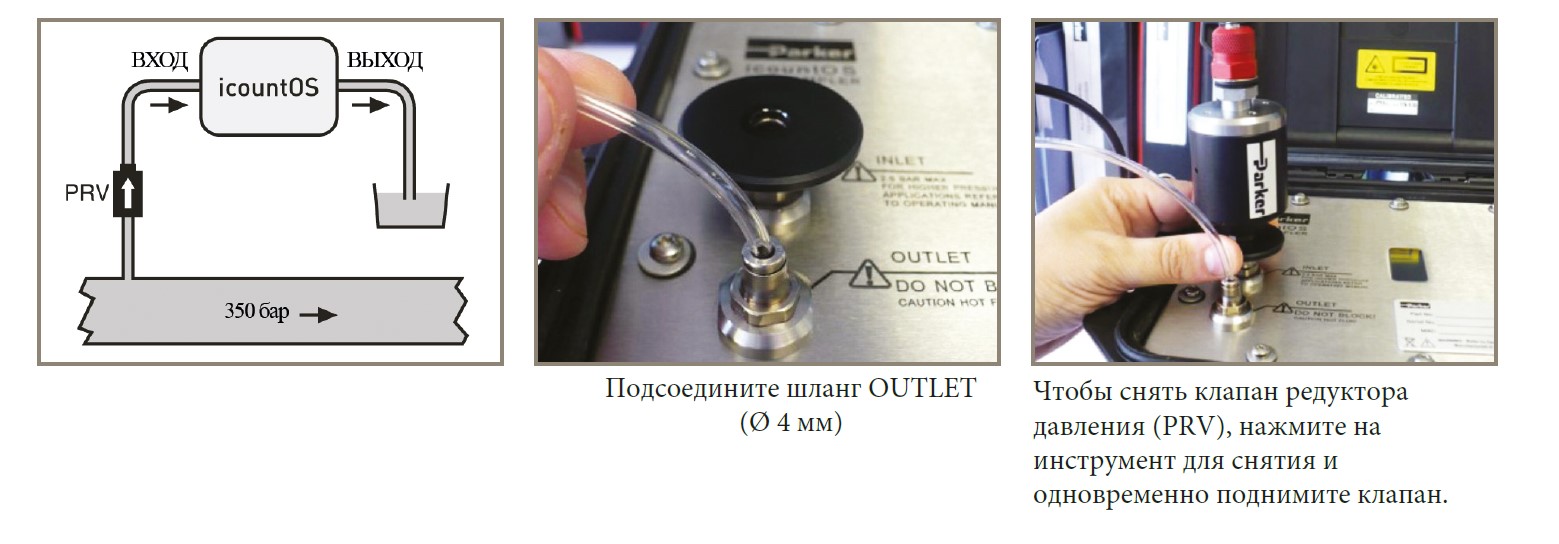

Настройка подключения высокого давления (требуется дополнительное оборудование)

(Под высоким давлением для данного устройства понимается давление свыше 2,5 бар, но не более 350 бар)

Рекомендуется размещать IOS в безопасном, устойчивом месте, как можно ближе к выходу системы, и использовать только прилагаемые фитинги для шлангов. Для систем под давлением (более 2,5 бар) требуется один комплект шлангов высокого давления: ACC6NN034, а также редукционный клапан (PRV) ACC6NN027.

Технические характеристики Parker icountOS

Комплект поставки Parker icountOS

Аксессуары для Parker icountOS

Артикул	Описание	Изображение
ACC6NN029UK ACC6NN029EUR ACC6NN029US	Комплект шлангов в сумке (включает один блок питания, патч-кабель RJ45 и соединители для шлангов низкого давления)
ACC6NN028	Соединительный кабель RJ45 LAN

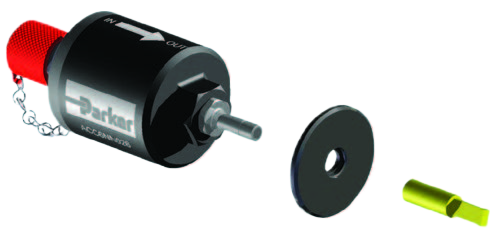

ACC6NN027 (стандартно для IOS 1220)	Редукционный клапан (PRV)

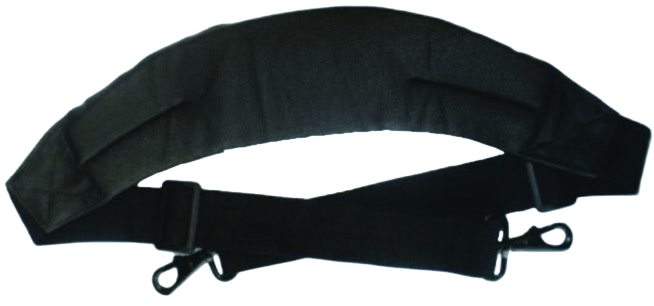

ACC6NN030 Опция «Ремешок для переноски» ДОЛЖНА быть выбрана при оформлении заказа на IOS.	Ремешок для переноски

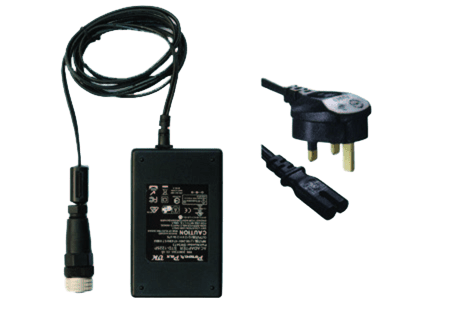

ACC6NN040	Блок питания (кабель 2 м, стандарт UK)

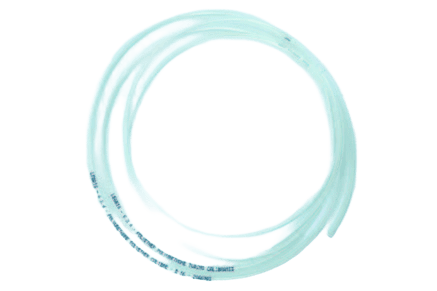

ACC6NN031	Шланги низкого давления (4 мм и 6 мм)

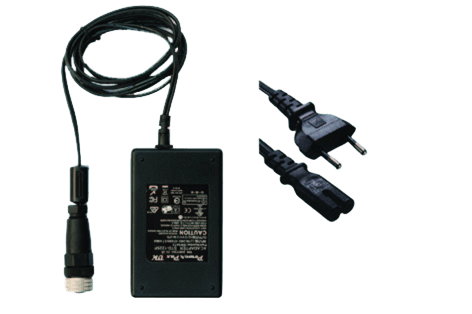

ACC6NN041	Блок питания (кабель 2 м, стандарт EUR)

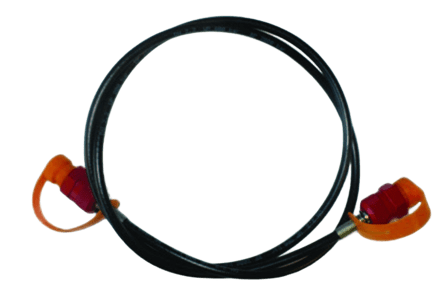

ACC6NN034	Узел шланга высокого давления

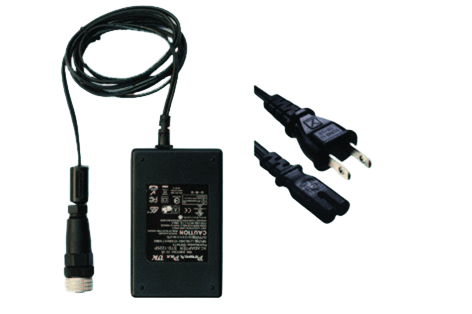

ACC6NN042	Блок питания (кабель 2 м, стандарт US)
SER.MISC.067	Контрольная жидкость для верификации
