Commend EX 7000D 1 — цифровое переговорное устройство для организации связи во взрывоопасных газовых и пылевых средах. Сертификация ATEX и IECEx предусматривает применение в газовых зонах 1 и 2 и пылевых зонах 21 и 22. Функция IVC автоматически регулирует громкость с учётом фонового шума, полоса передачи речи — до 16 кГц.
Доступны исполнения с различными типами клавиатуры, с телефонной трубкой или без неё, а также с питанием переменного или постоянного тока. Исполнения без телефонной трубки имеют степень защиты IP66 и ударопрочность IK10.
Производитель Commend , Модель EX 7000
Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион
Срок поставки: от 8 недель
цена По запросу
Под заказ
Гарантированные поставки от зарубежных производителей
Есть зарубежные офисы, поэтому имеем возможность закупать и завозить в Россию контрольно-измерительные приборы от зарубежных производителей.
Выгодные цены для предприятий и торгующих организаций
Гарантирована сохранность средств клиентов независимо от изменения курса валют. Предоставляем скидки для производств и торговых организаций.
Доставка импортных приборов за 90 дней из Европы, США и Азии
Гарантируем выполнение заказа в согласованный срок. Сроки поставки КИПиА фиксируются в договоре. Доставка по России и СНГ оплачивается покупателем.
Профессиональный консалтинг и подбор аналогов
Подберем лучший вариант из доступного контрольно-измерительного оборудования по соотношению цены, качества и срокам.
Переговорные устройства Commend серии EX 7000D 1 предназначены для организации связи во взрывоопасных средах. Исполнения серии сертифицированы по ATEX и IECEx для применения в зонах 1 по газу и 21 по пыли. Маркировка взрывозащиты: II 2G Ex db eb ib IIC T6 Gb и II 2D Ex tb ib IIIC T80°C Db. Конструкция и электрические компоненты разработаны с учётом требований к эксплуатации в средах с потенциальной опасностью воспламенения газа или пыли.
Ключевые особенности

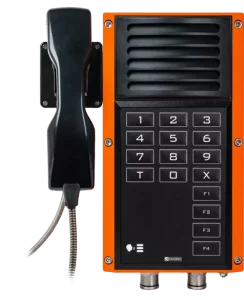

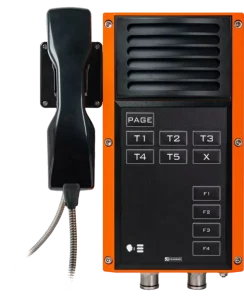

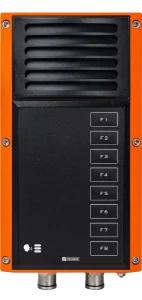

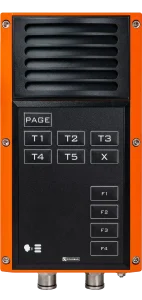

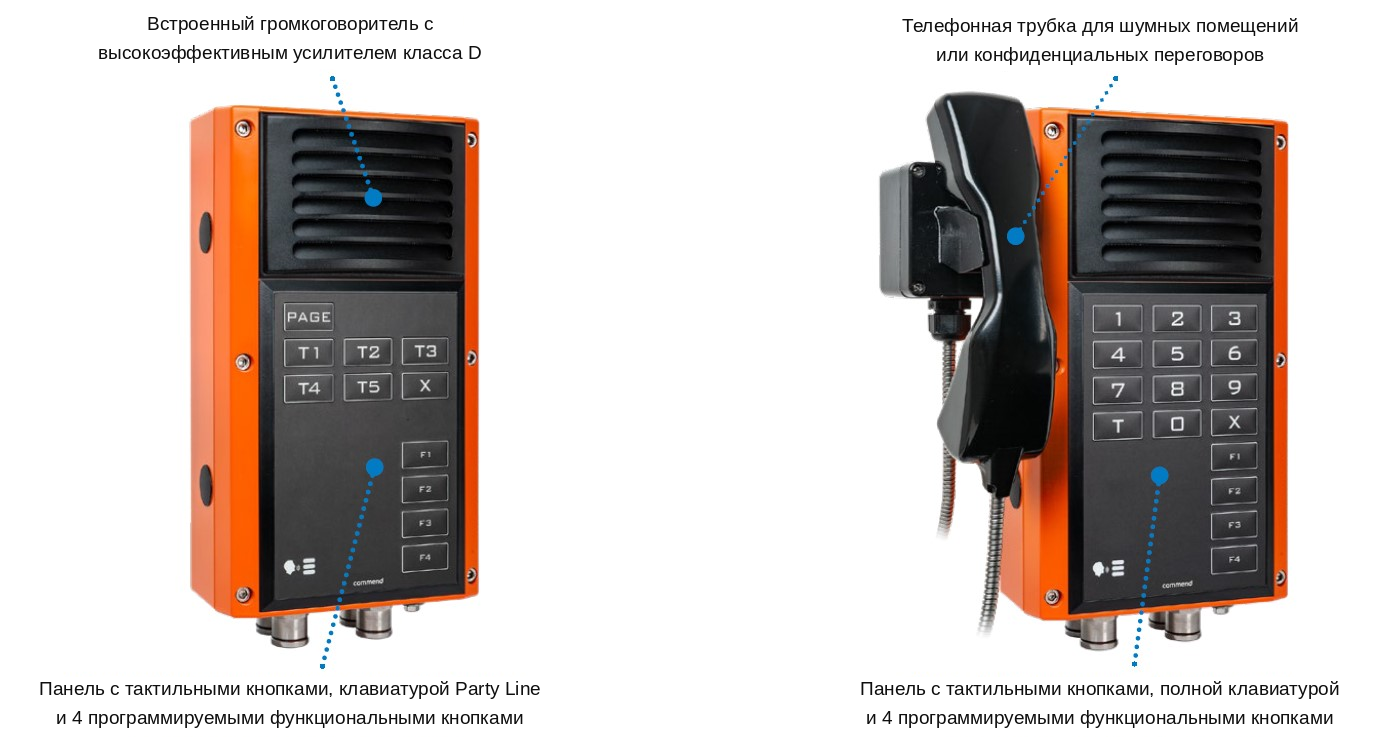

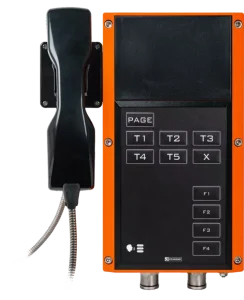

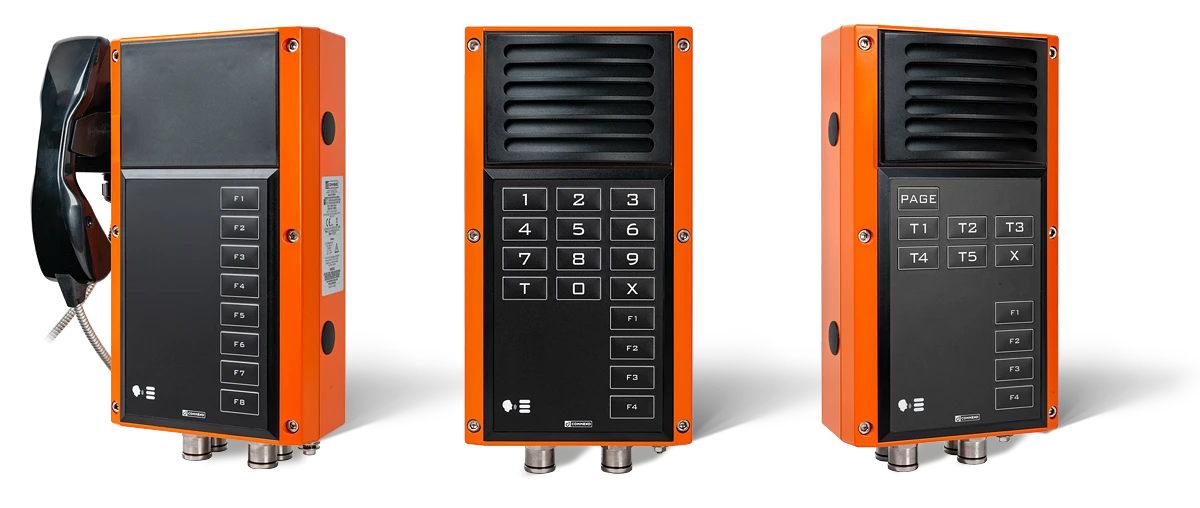

Серия включает 18 исполнений с различными клавиатурами, вариантами оснащения и питания. EX 7008D 1 оснащается 8 функциональными кнопками, EX 7504D 1 — полной клавиатурой и 4 функциональными кнопками, EX 7P04D 1 — клавиатурой Party Line и 4 функциональными кнопками. В зависимости от исполнения доступны встроенный громкоговоритель и телефонная трубка. Предусмотрено питание от сети переменного тока 100–240 В AC либо от источника постоянного тока 22–60 В DC или переменного тока 18–30 В AC.
Корпус изготовлен из прочного, лёгкого и коррозионностойкого поликарбоната с видом взрывозащиты Ex e. Для исполнений без телефонной трубки предусмотрены степень защиты IP66 и ударопрочность IK10; для исполнений с трубкой — IP44 и IK09. Крупные тактильные кнопки рассчитаны на использование в защитных перчатках. Оранжевый корпус облегчает визуальное обнаружение устройства в промышленной среде, а три светодиода отображают состояние вызова и системные сообщения.
Для передачи речи используются MEMS-микрофон, устойчивый к воздействию пыли и воды, и технология eHD Voice с полосой передачи до 16 кГц. Функция IVC (Intelligent Volume Control) автоматически регулирует громкость с учётом окружающего шума. Микрофон можно настроить для работы в режиме близкого разговора в шумной среде. Два встроенных усилителя класса D обеспечивают работу громкоговорителя: AMP1 мощностью 5 Вт и AMP2 мощностью 25 Вт. Максимальный уровень звукового давления встроенного громкоговорителя составляет 106 дБ на расстоянии 0,3 м при подключении к AMP1 и 116 дБ на расстоянии 0,3 м при подключении к AMP2. AMP2 также позволяет подключить внешний громкоговоритель системы оповещения. Для работы AMP2 требуется дополнительная программная лицензия L-EX-AF-OUT.
Устройства поддерживают прямую связь между абонентами, многоканальные конференции Party Line, трансляцию объявлений и функции PAGA для передачи речевых сообщений и сигналов тревоги. Клавиатура Party Line позволяет организовать связь по открытому каналу и выборочные вызовы. Режимы Simplex и OpenDuplex обеспечивают связь с ручным управлением направлением передачи звука либо двусторонний разговор без необходимости удерживать кнопку. Встроенное управление сигнальными маяками позволяет автоматически активировать несколько световых оповещателей в зонах с высоким уровнем шума.
Для подключения внешнего оборудования предусмотрены два входа для беспотенциальных контактов и два релейных выхода. Выход OUT1 предназначен для управления внешними устройствами, а OUT2 оснащён переключающими контактами NO и NC. Подключение внешних устройств Ex, например сигнальных маяков, громкоговорителей системы оповещения и датчиков, выполняется с учётом требований к взрывозащите. Для использования OUT1 требуется дополнительная программная лицензия L-EX-AF-OUT.

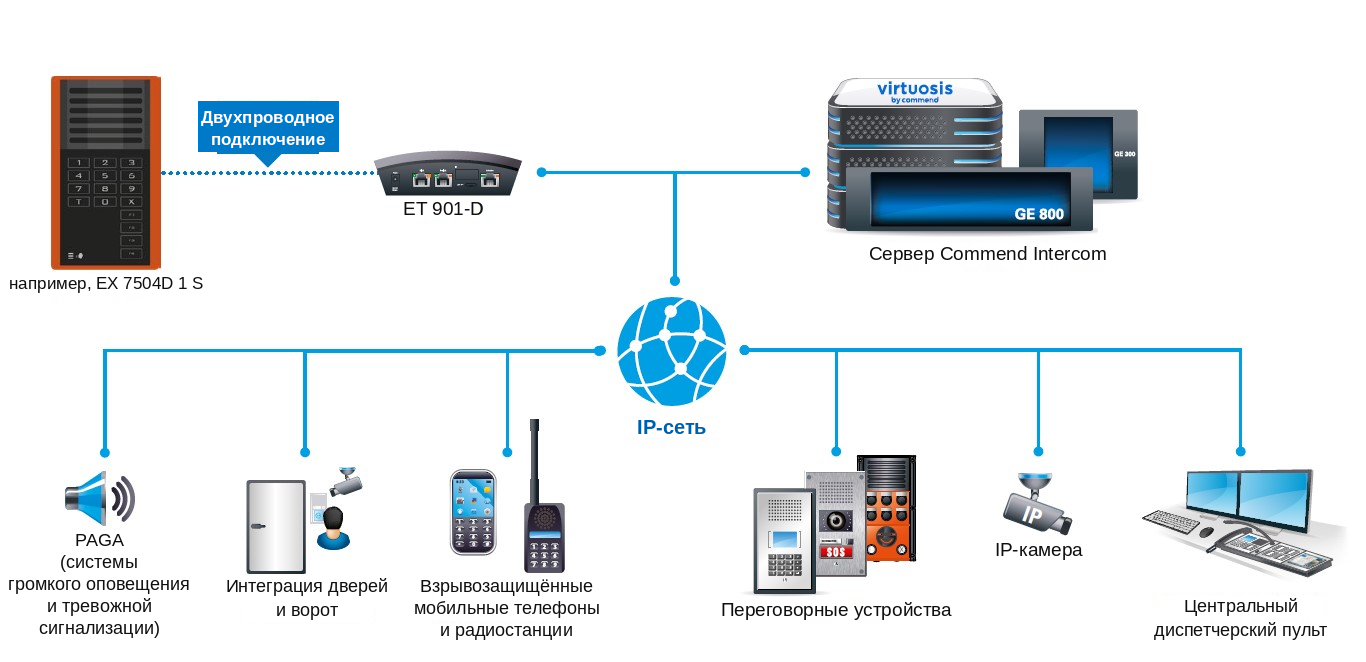

Подключение к серверу связи выполняется по двухпроводной витой линии с цифровой передачей речи и данных. Для интеграции в IP-сеть используется интерфейс ET 901-D, обеспечивающий связь с Commend Intercom Server. Система может взаимодействовать с центральным пультом управления, IP-камерами, системами управления дверями и воротами, а также системами громкоговорящего оповещения PAGA. Поддерживаются резервное питание по двухпроводной линии и функции контроля, управления и автоматизации, доступные в системе Commend.
При отказе основного питания устройство автоматически переходит в аварийный режим с питанием от сервера связи. В этом режиме максимальная громкость снижается на 15 дБ, усилитель AMP2 отключается, а переключённые релейные выходы OUT1 и OUT2 размыкаются. После восстановления основного питания усилитель и релейные выходы возвращаются к штатному режиму работы.
Рабочая температура составляет от −40 до +60 °C для исполнений без телефонной трубки и от −25 до +55 °C для исполнений с трубкой. Допустимая относительная влажность — до 95 % без конденсации. Монтаж должен выполнять авторизованный сервисный персонал с соблюдением национальных и местных требований к установке оборудования во взрывоопасных зонах. Не допускаются модификация устройства и воздействие экстремальных температур. При монтаже необходимо соблюдать меры защиты от электростатического разряда и обеспечить подключение заземляющего элемента к защитному заземлению. Для кабельных вводов используются соответствующие требованиям Ex e кабельные вводы и заглушки.
| Назначение по взрывозащите | Для взрывоопасных зон 1 и 21 |
| Сертификация | ATEX, IECEx |
| Маркировка взрывозащиты | Для газов: Зона 1: II 2G Ex db eb ib IIC T6 Gb Зона 2: II 3G Ex db ec ic IIC T6 Gc Для пыли: Зона 21: II 2D Ex tb ib IIIC T80°C Db Зона 22: II 3D Ex tc ic IIIC T80°C Dc |
| Степень защиты оболочки | Без телефонной трубки: IP66 (EN/IEC 60079-0, EN 60529) С телефонной трубкой: IP44 (EN 60529) |
| Стойкость к механическим ударам | Без телефонной трубки: IK10 (EN 62262) С телефонной трубкой: IK09 (EN 62262) |
| Клавиатура | EX 7008D: 8 функциональных кнопок EX 7P04D: клавиатура Party Line и 4 функциональные кнопки EX 7504D: полная клавиатура и 4 функциональные кнопки |
| Корпус | Ударопрочный поликарбонат |
| Микрофон | Микрофон MEMS, устойчивый к воздействию пыли и воды |
| Встроенный громкоговоритель | Мощность: 20 Вт Импеданс: 8 Ом Специальная мембрана для оптимального качества звука Максимальный уровень звукового давления при подключении к AMP1: 106 дБ на расстоянии 0,3 м 96 дБ на расстоянии 1 м Максимальный уровень звукового давления при подключении к AMP2: 116 дБ на расстоянии 0,3 м 106 дБ на расстоянии 1 м |
| Усилитель | 2 встроенных усилителя класса D AMP1: 5 Вт, минимальный импеданс 8 Ом AMP2: 25 Вт, минимальный импеданс 8 Ом |
| Индикация вызова и состояния | 3 светодиода: красный, зелёный и синий |
| Входы | 2 входа для беспотенциальных контактов |
| Выходы | OUT1: релейный контакт с управлением напряжением Максимальная коммутируемая мощность: 150 Вт, 1200 ВА Максимальный коммутируемый ток: 5 А OUT2: беспотенциальный релейный выход с нормально разомкнутым (NO) и нормально замкнутым (NC) контактами Максимальная коммутируемая мощность: 60 Вт, 62,5 ВА Максимальный коммутируемый ток: 2 А |
| Полоса пропускания | 16 кГц |
| Диапазон рабочих температур | Без телефонной трубки: −40…+60 °C (−40…+140 °F) С телефонной трубкой: −25…+55 °C (−13…+131 °F) |
| Диапазон температур хранения | Без телефонной трубки: −40…+60 °C (−40…+140 °F) С телефонной трубкой: −25…+55 °C (−13…+131 °F) |
| Относительная влажность | До 95 %, без конденсации (EN 60068-2-30) |
| Разъёмы | Взрывозащищённые винтовые клеммы |
| Длина кабеля телефонной трубки | 700 мм (27,56 дюйма) |
| Электропитание | Максимальная потребляемая мощность: 25 Вт Версии EX 7x0xD 1 AC: 100–240 В переменного тока, 50/60 Гц Версии EX 7x0xD 1 DC: 22–60 В постоянного тока или 18–30 В переменного тока, 50/60 Гц |
| Подключение к серверу интерком-системы | Топология «звезда», двухпроводная витая пара |
| Передача сигналов | 2B + D: 2 х 64 кбит/с для речи, 16 кбит/с для данных |
| Аварийный режим работы | Максимальная мощность от сервера интерком-системы: 3 Вт |

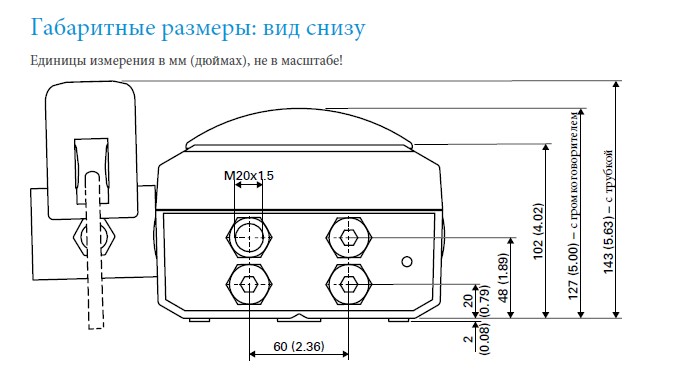

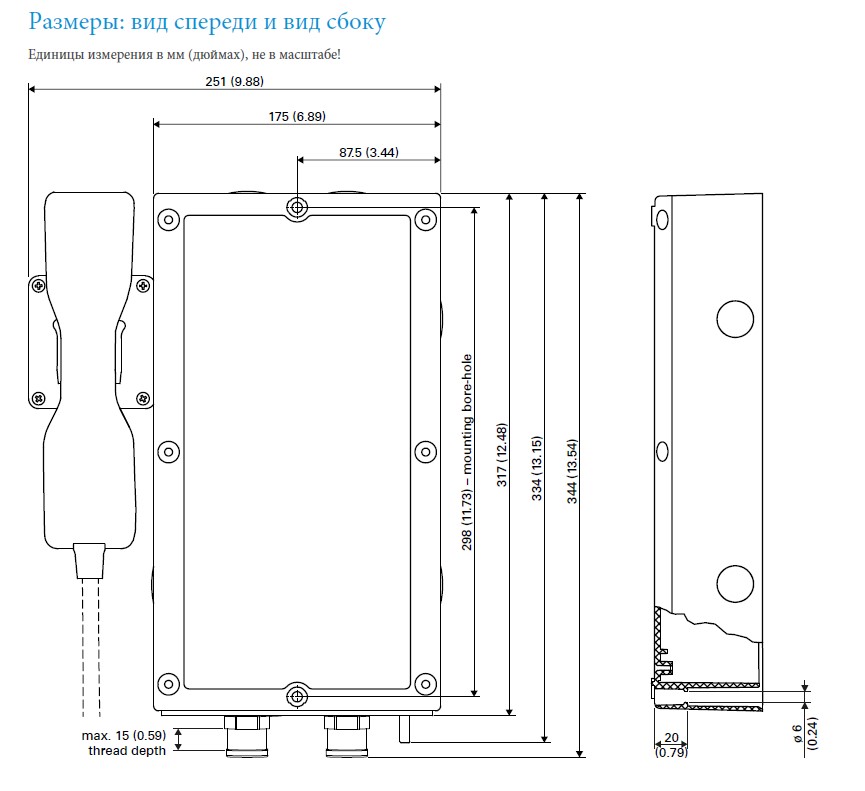

| Габаритные размеры (Ш х В х Г) | Без телефонной трубки, со встроенным громкоговорителем: 175 х 344 х 127 мм (6,89 х 13,54 х 5,00 дюйма) С телефонной трубкой, со встроенным громкоговорителем или без него: 251 х 344 х 143 мм (9,88 х 13,54 х 5,63 дюйма) |
| Масса с упаковкой | Приблизительно 6 кг (13,3 фунта) |
| Цвет | Оранжевый и чёрный |
Комплект поставки
Системные требования
Сервер интерком-системы
Программное обеспечение для конфигурирования
Прошивка устройства
ВНИМАНИЕ! Понижение версии прошивки
Понижение версии прошивки до DSP800B 2.5, сборка 1, или более ранней версии не поддерживается.
 |
 |
 |

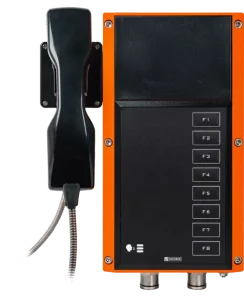

| EX 7008D 1 AC H | EX 7008D 1 AC S H | EX 7008D 1 AC S |
| Переговорное устройство для взрывоопасных зон 1 и 21 с 8 функциональными кнопками, телефонной трубкой и питанием 100–240 В перемен. тока. | Переговорное устройство для взрывоопасных зон 1 и 21 с 8 функциональными кнопками, встроенным громкоговорителем, телефонной трубкой и питанием 100–240 В перемен. тока. | Переговорное устройство для взрывоопасных зон 1 и 21 с 8 функциональными кнопками, встроенным громкоговорителем и питанием 100–240 В перемен. тока. |
|
|
|
| EX 7008D 1 DC H | EX 7008D 1 DC S H | EX 7008D 1 DC S |
| Переговорное устройство для взрывоопасных зон 1 и 21 с 8 функциональными кнопками, телефонной трубкой и питанием пост. током 22–60 В или переменным током 18–30 В. | Переговорное устройство для взрывоопасных зон 1 и 21 с 8 функциональными кнопками, встроенным громкоговорителем, телефонной трубкой и питанием пост. током 22–60 В или переменным током 18–30 В. | Переговорное устройство для взрывоопасных зон 1 и 21 с 8 функциональными кнопками, встроенным громкоговорителем и питанием пост. током 22–60 В или переменным током 18–30 В. |
 |
 |
 |

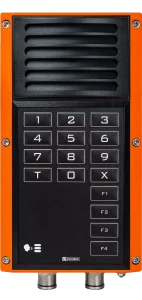

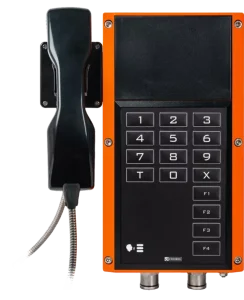

| EX 7504D 1 AC H | EX 7504D 1 AC S H | EX 7504D 1 AC S |
| Переговорное устройство для взрывоопасных зон 1 и 21 с полной клавиатурой, 4 функциональными кнопками, телефонной трубкой и питанием 100–240 В перемен. тока. | Переговорное устройство для взрывоопасных зон 1 и 21 с полной клавиатурой, 4 функциональными кнопками, встроенным громкоговорителем, телефонной трубкой и питанием 100–240 В перемен. тока. | Переговорное устройство для взрывоопасных зон 1 и 21 с полной клавиатурой, 4 функциональными кнопками, встроенным громкоговорителем и питанием 100–240 В перемен. тока. |
|
|
|
| EX 7504D 1 DC H | EX 7504D 1 DC S H | EX 7504D 1 DC S |
| Переговорное устройство для взрывоопасных зон 1 и 21 с полной клавиатурой, 4 функциональными кнопками, телефонной трубкой и питанием пост. током 22–60 В или переменным током 18–30 В. | Переговорное устройство для взрывоопасных зон 1 и 21 с полной клавиатурой, 4 функциональными кнопками, встроенным громкоговорителем, телефонной трубкой и питанием пост. током 22–60 В или переменным током 18–30 В. | Переговорное устройство для взрывоопасных зон 1 и 21 с полной клавиатурой, 4 функциональными кнопками, встроенным громкоговорителем и питанием пост. током 22–60 В или переменным током 18–30 В. |
 |
 |
 |
| EX 7P04D 1 AC H | EX 7P04D 1 AC S H | EX 7P04D 1 AC S |
| Переговорное устройство для взрывоопасных зон 1 и 21 с клавиатурой Party Line, 4 функциональными кнопками, телефонной трубкой и питанием 100–240 В перемен. тока. | Переговорное устройство для взрывоопасных зон 1 и 21 с клавиатурой Party Line, 4 функциональными кнопками, встроенным громкоговорителем, телефонной трубкой и питанием 100–240 В перемен. тока. | Переговорное устройство для взрывоопасных зон 1 и 21 с клавиатурой Party Line, 4 функциональными кнопками, встроенным громкоговорителем и питанием 100–240 В перемен. тока. |
|
|
|
| EX 7P04D 1 DC H | EX 7P04D 1 DC S H | EX 7P04D 1 DC S |
| Переговорное устройство для взрывоопасных зон 1 и 21 с клавиатурой Party Line, 4 функциональными кнопками, телефонной трубкой и питанием пост. током 22–60 В или переменным током 18–30 В. | Переговорное устройство для взрывоопасных зон 1 и 21 с клавиатурой Party Line, 4 функциональными кнопками, встроенным громкоговорителем, телефонной трубкой и питанием пост. током 22–60 В или переменным током 18–30 В. | Переговорное устройство для взрывоопасных зон 1 и 21 с клавиатурой Party Line, 4 функциональными кнопками, встроенным громкоговорителем и питанием пост. током 22–60 В или переменным током 18–30 В. |
