Commend EE 7000 Промышленное переговорное устройство с автоматической регулировкой громкости

Commend EE 7000D — промышленное переговорное устройство для организации связи в условиях повышенного фонового шума. Функция IVC автоматически регулирует громкость с учётом окружающего шума. Устройство оснащено MEMS-микрофоном и поддерживает передачу речи с полосой до 16 кГц. Крупные тактильные кнопки удобны для работы в защитных перчатках.

Исполнение без телефонной трубки имеет степень защиты IP66 и ударопрочность IK10. Предусмотрено подключение внешнего громкоговорителя. Доступны варианты с телефонной трубкой и без неё, с различными типами клавиатуры и питанием от сети переменного или постоянного тока.

Производитель Commend , Модель EE 7000

Самовывоз. Со склада в Москве, Санкт-Петербурге, Екатеринбурге и Казани.
Доставка по России и СНГ. Отправка транспортной компанией в любой регион

Полное описание Commend EE 7000

Срок поставки: от 8 недель

цена По запросу

Под заказ

Гарантированные поставки от зарубежных производителей

Есть зарубежные офисы, поэтому имеем возможность закупать и завозить в Россию контрольно-измерительные приборы от зарубежных производителей.

Выгодные цены для предприятий и торгующих организаций

Гарантирована сохранность средств клиентов независимо от изменения курса валют. Предоставляем скидки для производств и торговых организаций.

Доставка импортных приборов за 90 дней из Европы, США и Азии

Гарантируем выполнение заказа в согласованный срок. Сроки поставки КИПиА фиксируются в договоре. Доставка по России и СНГ оплачивается покупателем.

Профессиональный консалтинг и подбор аналогов

Подберем лучший вариант из доступного контрольно-измерительного оборудования по соотношению цены, качества и срокам.

Описание Commend EE 7000

Переговорные устройства Commend серии EE 7000D предназначены для организации связи в промышленных условиях, в том числе в зонах с высоким уровнем фонового шума. Прочный корпус из коррозионностойкого поликарбоната, защита от пыли и воды IP66 (без телефонной трубки) и широкий диапазон рабочих температур позволяют использовать устройства в сложных условиях эксплуатации.

Ключевые особенности

18 исполнений с тремя вариантами клавиатуры: 8 функциональных кнопок, полная клавиатура или клавиатура Party Line с 4 функциональными кнопками.
Варианты с встроенным громкоговорителем и телефонной трубкой или без них.
Корпус из прочного коррозионностойкого поликарбоната; оранжево-чёрное исполнение.
Защита IP66 и ударопрочность IK10 для устройств без трубки.
Микрофон MEMS, передача речи с полосой до 16 кГц и автоматическая регулировка громкости IVC.
Два встроенных усилителя класса D и возможность подключения внешнего громкоговорителя.
Поддержка Simplex, OpenDuplex, прямых вызовов, конференций Party Line и трансляции объявлений.
Три светодиода состояния, входы и релейные выходы для взаимодействия с внешними устройствами.
Двухпроводное подключение к серверу связи и интеграция в IP-сеть через ET 901-D.
Варианты питания: 100–240 В AC или 22–60 В DC / 18–30 В AC в зависимости от исполнения.

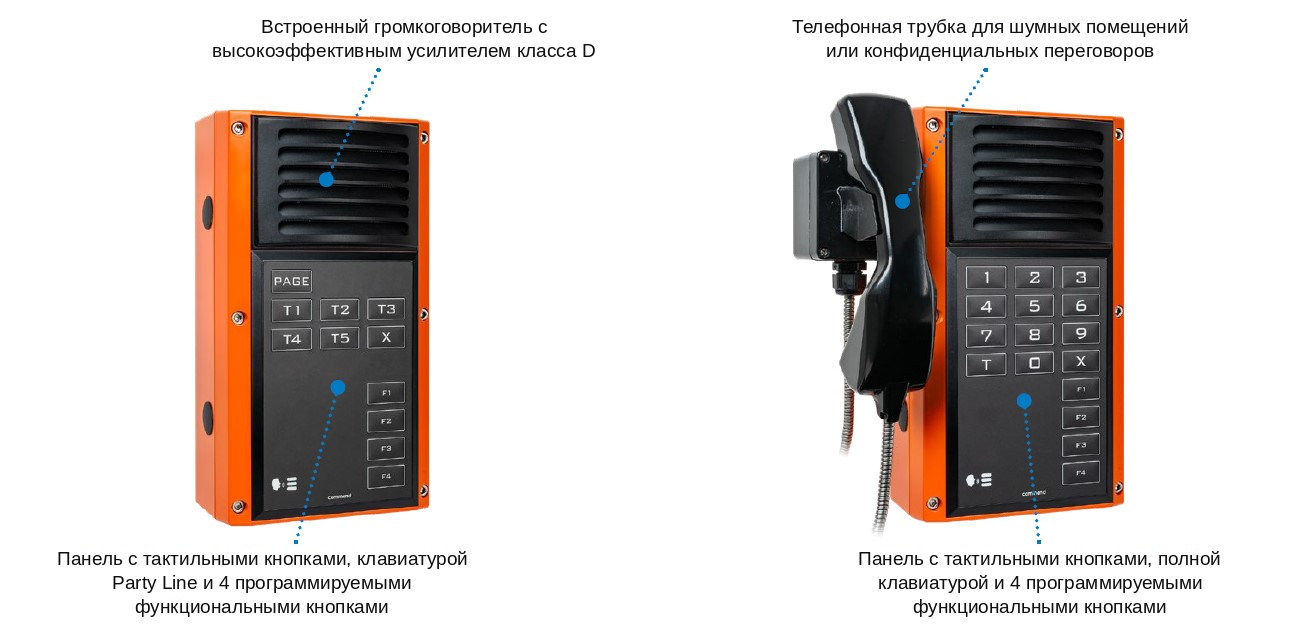

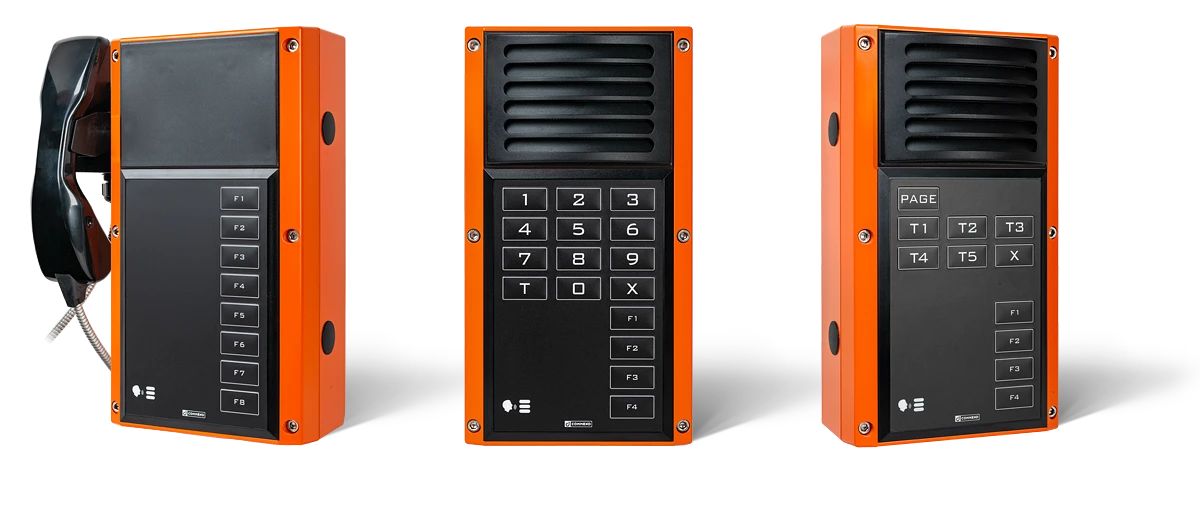

Серия включает 18 исполнений с тремя вариантами клавиатуры: EE 7008D — с 8 функциональными кнопками, EE 7504D — с полной клавиатурой и 4 функциональными кнопками, EE 7P04D — с клавиатурой Party Line и 4 функциональными кнопками. В зависимости от исполнения устройство оснащается встроенным громкоговорителем и телефонной трубкой либо поставляется без них. Доступны варианты с питанием от сети переменного тока 100–240 В AC или от источника постоянного тока 22–60 В DC; для версий DC также предусмотрено питание 18–30 В AC.

Корпус оранжевого цвета облегчает визуальное обнаружение устройства. Крупные тактильные кнопки рассчитаны на использование в защитных перчатках. Три светодиода отображают состояние вызова и системные сообщения, а встроенное управление сигнальными устройствами позволяет автоматически включать несколько световых оповещателей в зонах с высоким уровнем шума.

Для передачи речи используется MEMS-микрофон, устойчивый к воздействию пыли и воды, и технология eHD Voice с полосой передачи до 16 кГц. Функция IVC (Intelligent Volume Control) автоматически регулирует громкость с учётом окружающего шума. Два встроенных усилителя класса D обеспечивают работу встроенного или внешнего громкоговорителя; предусмотрена возможность подключения дополнительного громкоговорителя системы оповещения. Для шумных зон и конфиденциальных переговоров доступны исполнения с телефонной трубкой. Поддерживаются режимы связи с ручным управлением направлением передачи звука (Simplex) и двусторонней связью без необходимости удерживать кнопку (OpenDuplex).

Устройства поддерживают прямую связь между абонентами, многоканальные конференции Party Line, трансляцию объявлений и функции PAGA для передачи речевых сообщений и сигналов тревоги. Тактильная клавиатура Party Line позволяет организовать связь по открытому каналу и выборочные вызовы. В серии также предусмотрены входы и релейные выходы для взаимодействия с внешними устройствами. Для работы усилителя AMP2 и выхода OUT1 требуется дополнительная программная лицензия L-EX-AF-OUT.

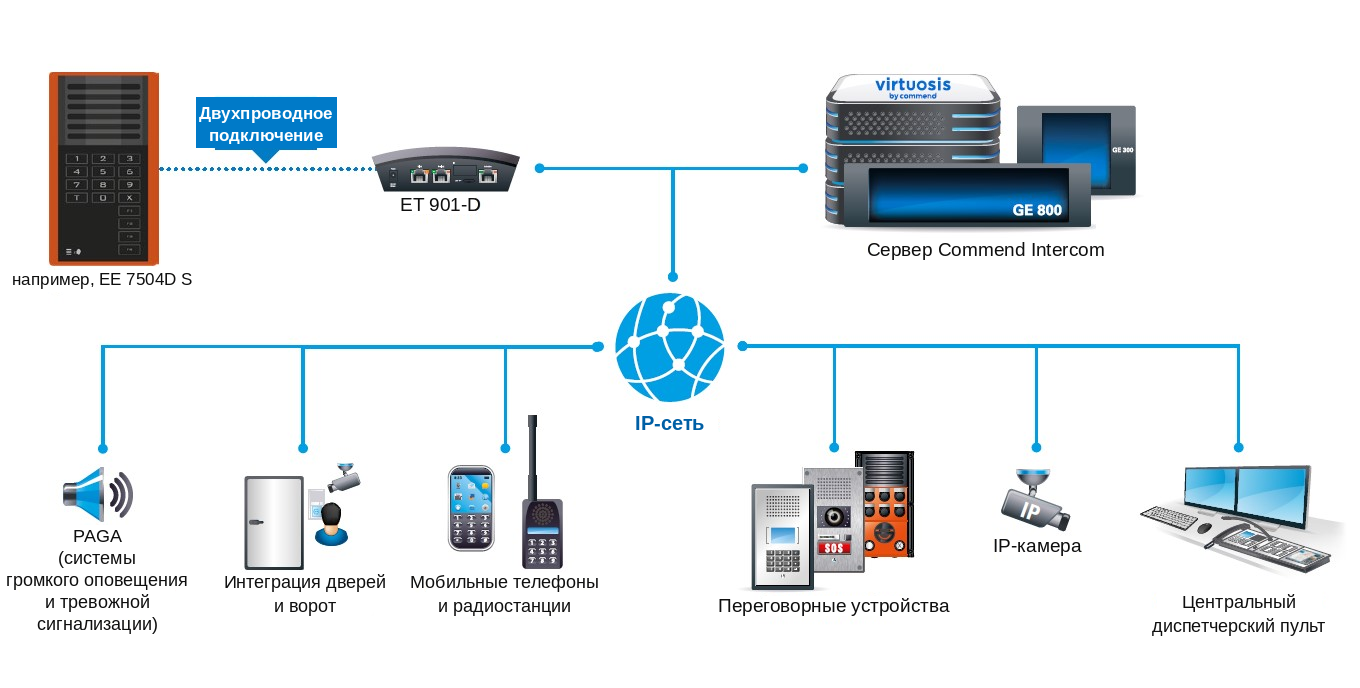

Подключение к серверу связи выполняется по двухпроводной линии. Для интеграции переговорных устройств в IP-сеть используется интерфейс ET 901-D, обеспечивающий связь с сервером Commend Intercom Server. Система может взаимодействовать с центральным пультом управления, IP-камерами, системами управления дверями и воротами, а также системами громкоговорящего оповещения PAGA.

Корпус без телефонной трубки соответствует степени защиты IP66 и ударопрочности IK10; для исполнений с трубкой указаны IP44 и IK09. Рабочая температура составляет от −40 до +60 °C для устройств без трубки и от −25 до +55 °C для устройств с трубкой. Устройства предназначены для работы с совместимыми системами связи Commend.

Установка и эксплуатация

Монтаж, подключение и обслуживание переговорного устройства должны выполняться квалифицированным персоналом. Устройство разрешается эксплуатировать только с совместимыми переговорными системами Commend. Перед установкой необходимо проверить корпус на наличие трещин и других повреждений, целостность уплотнений, надёжность креплений и состояние компонентов, а также убедиться в правильности подключения и отсутствии повреждений кабелей.

При наружной установке производитель рекомендует открыть два дренажных отверстия в нижней части корпуса. Необходимо исключить воздействие прямых солнечных лучей; при необходимости следует установить защитный козырёк, предотвращающий превышение максимально допустимой рабочей температуры. При воздействии агрессивных веществ может потребоваться дополнительная защита корпуса. Момент затяжки шести винтов крышки — 1,5 Н·м.

Маркировку функциональных кнопок можно наносить непосредственно на мембранную клавиатуру, не закрывая обозначенные производителем области. Наклейки и другие элементы в зоне микрофона могут ухудшить разборчивость речи.

Технические характеристики Commend EE 7000

Степень защиты оболочки	Без телефонной трубки: IP66 (EN 60529) С телефонной трубкой: IP44 (EN 60529)
Степень защиты от механических ударов	Без телефонной трубки: IK10 (EN 62262) С телефонной трубкой: IK09 (EN 62262)
Клавиатура	EE 7008D: 8 функциональных кнопок EE 7P04D: клавиатура Party Line и 4 функциональные кнопки EE 7504D: полная клавиатура и 4 функциональные кнопки
Корпус	Ударопрочный поликарбонат
Микрофон	MEMS-микрофон
Встроенный громкоговоритель	Мощность: 20 Вт Импеданс: 8 Ом Специальная мембрана для оптимального качества звука Максимальный уровень звукового давления при подключении к AMP1: 110 дБ на расстоянии 0,3 м 100 дБ на расстоянии 1 м Максимальный уровень звукового давления при подключении к AMP2: 120 дБ на расстоянии 0,3 м 110 дБ на расстоянии 1 м
Усилитель	2 встроенных усилителя класса D AMP1: 5 Вт, минимальный импеданс 8 Ом AMP2: 25 Вт, минимальный импеданс 8 Ом
Индикация вызова и состояния	3 светодиода: красный, зелёный и синий
Входы	2 входа для беспотенциальных контактов
Выходы	OUT1: релейный контакт с управлением напряжением; максимальная коммутируемая мощность — 150 Вт, 1200 ВА; максимальный коммутируемый ток — 5 А OUT2: беспотенциальный релейный выход с нормально разомкнутым (NO) и нормально замкнутым (NC) контактами; максимальная коммутируемая мощность — 60 Вт, 62,5 ВА; максимальный коммутируемый ток — 2 А
Полоса пропускания	16 кГц
Диапазон рабочих температур	Без телефонной трубки: −40…+60 °C (−40…+140 °F) С телефонной трубкой: −25…+55 °C (−13…+131 °F)
Диапазон температур хранения	Без телефонной трубки: −40…+60 °C (−40…+140 °F) С телефонной трубкой: −25…+55 °C (−13…+131 °F)
Относительная влажность	До 95 %, без конденсации (EN 60068-2-30)
Длина кабеля телефонной трубки	700 мм
Электропитание	Максимальная потребляемая мощность: 25 Вт Версии EE 7x0xD AC: 100–240 В переменного тока, 50/60 Гц Версии EE 7x0xD DC: 22–60 В постоянного тока или 18–30 В переменного тока, 50/60 Гц
Подключение к серверу интерком-системы	Топология «звезда», двухпроводная витая пара
Передача сигналов	2B + D: 2 х 64 кбит/с для речи, 16 кбит/с для данных
Аварийный режим питания	Максимальная мощность от сервера интерком-системы: 3 Вт

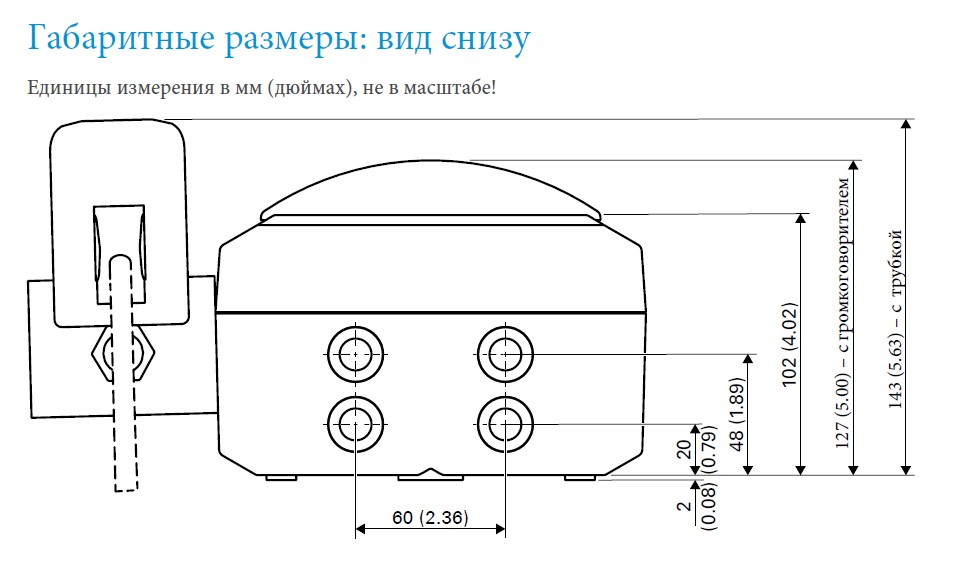

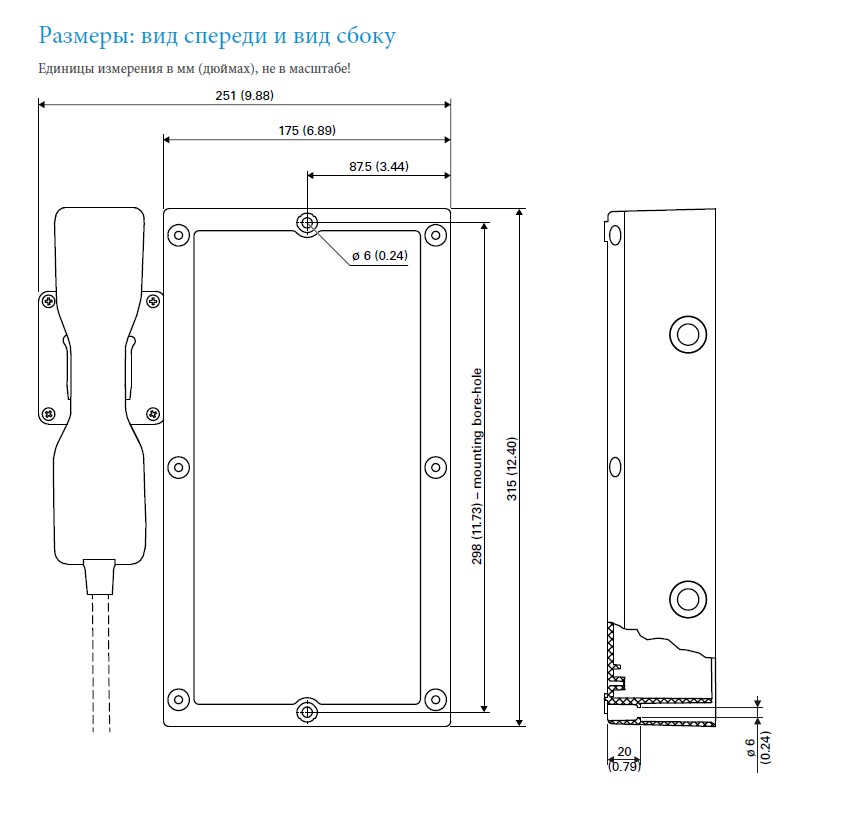

Габаритные размеры (Ш х В х Г)	Без телефонной трубки, с громкоговорителем: 175 х 315 х 127 мм С телефонной трубкой, с громкоговорителем или без него: 251 х 315 х 143 мм
Масса с упаковкой	Приблизительно 3 кг
Цвет	Оранжевый и чёрный

Модельный ряд Commend EE 7000

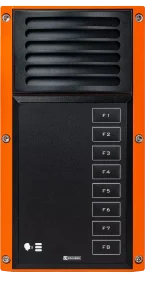

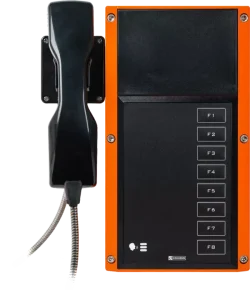

EE 7008D AC H	EE 7008D AC S H	EE 7008D AC S
Переговорное устройство с 8 функциональными кнопками, телефонной трубкой и питанием переменного тока.	Переговорное устройство с 8 функциональными кнопками, встроенным громкоговорителем, телефонной трубкой и питанием переменного тока.	Переговорное устройство с 8 функциональными кнопками и встроенным громкоговорителем, без телефонной трубки. Питание переменного тока.

EE 7008D DC H	EE 7008D DC S H	EE 7008D DC S
Переговорное устройство с 8 функциональными кнопками и телефонной трубкой. Питание постоянного тока.	Переговорное устройство с 8 функциональными кнопками, встроенным громкоговорителем и телефонной трубкой. Питание постоянного тока.	Переговорное устройство с 8 функциональными кнопками и встроенным громкоговорителем, без телефонной трубки. Питание постоянного тока.

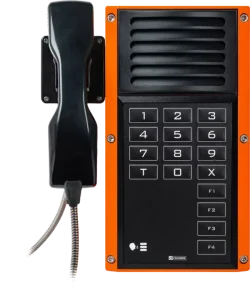

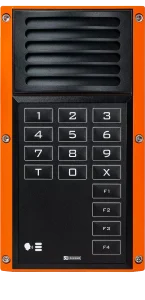

EE 7504D AC H	EE 7504D AC S H	EE 7504D AC S
Переговорное устройство с полной клавиатурой, 4 функциональными кнопками и телефонной трубкой. Питание переменного тока.	Переговорное устройство с полной клавиатурой, 4 функциональными кнопками, встроенным громкоговорителем и телефонной трубкой. Питание переменного тока.	Переговорное устройство с полной клавиатурой, 4 функциональными кнопками и встроенным громкоговорителем, без телефонной трубки. Питание переменного тока.

EE 7504D DC H	EE 7504D DC S H	EE 7504D DC S
Переговорное устройство с полной клавиатурой, 4 функциональными кнопками и телефонной трубкой. Питание постоянного тока.	Переговорное устройство с полной клавиатурой, 4 функциональными кнопками, встроенным громкоговорителем и телефонной трубкой. Питание постоянного тока.	Переговорное устройство с полной клавиатурой, 4 функциональными кнопками и встроенным громкоговорителем, без телефонной трубки. Питание постоянного тока.

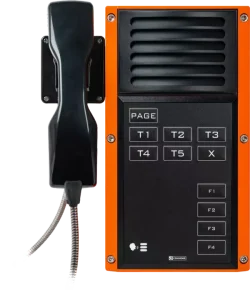

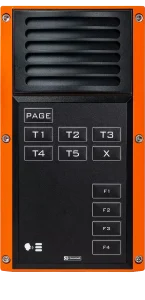

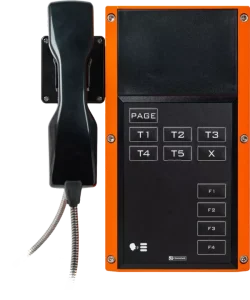

EE 7P04D AC H	EE 7P04D AC S H	EE 7P04D AC S
Переговорное устройство с клавиатурой Party Line, 4 функциональными кнопками и телефонной трубкой. Питание переменного тока.	Переговорное устройство с клавиатурой Party Line, 4 функциональными кнопками, встроенным громкоговорителем и телефонной трубкой. Питание переменного тока.	Переговорное устройство с клавиатурой Party Line, 4 функциональными кнопками и встроенным громкоговорителем, без телефонной трубки. Питание переменного тока.

EE 7P04D DC H	EE 7P04D DC S H	EE 7P04D DC S
Переговорное устройство с клавиатурой Party Line, 4 функциональными кнопками и телефонной трубкой. Питание постоянного тока.	Переговорное устройство с клавиатурой Party Line, 4 функциональными кнопками, встроенным громкоговорителем и телефонной трубкой. Питание постоянного тока.	Переговорное устройство с клавиатурой Party Line, 4 функциональными кнопками и встроенным громкоговорителем, без телефонной трубки. Питание постоянного тока.
