Commend EE 8000 Промышленное модульное переговорное устройство

Описание Commend EE 8000

Переговорные устройства Commend серии EE 8000 предназначены для организации связи на промышленных объектах и объектах инфраструктуры, в том числе в металлургии, горнодобывающей, химической и обрабатывающей промышленности, нефтегазовом секторе, энергетике, портах, тоннелях и на транспортных магистралях. Конструкция рассчитана на эксплуатацию в сложных условиях: корпус защищён от пыли, сильных водяных струй, механических воздействий, коррозии и атмосферных факторов. Степень защиты корпуса — IP66, цвет — сигнальный оранжевый RAL 2004.

Ключевые особенности

• Модульная конструкция с возможностью расширения до 50 программируемых кнопок.
• Степень защиты корпуса IP66 и защита кнопок IP67.
• Ударопрочный двухслойный корпус с боковыми защитными накладками.
• Крупные кнопки с двухцветной светодиодной индикацией.
• Встроенный усилитель класса D мощностью 25 Вт.
• Максимальный уровень звукового давления до 120 дБ со встроенным громкоговорителем и до 126 дБ с рупорными громкоговорителями HP10 или HP15.
• Универсальный микрофон с регулируемой чувствительностью от −21 до +12 дБ и цифровой обработкой сигнала DSP.
• Аудиомониторинг, контроль работоспособности компонентов и автоматическая регулировка громкости.
• Два цифровых входа и два релейных выхода для управления и интеграции с внешними устройствами.
• Опциональный модуль цветной камеры Axis с поддержкой видео Full HD.
• Подключение к серверу связи по двухпроводной линии.
• Питание от 22–60 В постоянного тока или 24–30 В переменного тока.

Модульная конструкция позволяет подобрать конфигурацию под задачи объекта. Базовый корпус можно дополнить одним или двумя корпусами расширения, сформировав переговорное устройство с количеством до 50 программируемых кнопок. Доступны модели со встроенным громкоговорителем, универсальным микрофоном, функциональными и светодиодными кнопками, полной клавиатурой, а также исполнение с большой красной кнопкой SOS. Для отдельных конфигураций предусмотрено подключение внешнего громкоговорителя, телефонной трубки, сигнальных устройств и других дополнительных компонентов.

Крупные промышленные кнопки рассчитаны на управление в рабочих перчатках. Двухцветная светодиодная индикация отображает вызовы, сообщения, состояния входов и выходов, а также аварийные сигналы. Функции кнопок и релейных выходов настраиваются в соответствии с задачами системы. Цифровая обработка сигнала (DSP) поддерживает функции OpenDuplex®, контроля микрофона, громкоговорителя и линий связи, а также аудиомониторинг окружающего шума. Чувствительность микрофона регулируется в диапазоне от −21 до +12 дБ; предусмотрена автоматическая регулировка громкости в зависимости от уровня окружающего шума.

Встроенный усилитель класса D мощностью 25 Вт обеспечивает максимальный уровень звукового давления до 120 дБ на расстоянии 0,3 м при использовании встроенного громкоговорителя. При подключении рупорных громкоговорителей HP10 или HP15 уровень звукового давления достигает 126 дБ. Устройства поддерживают различные режимы передачи речи, включая прямые вызовы, вызовы с набором номера, конференц-связь и групповые линии связи. Для подключения к серверу связи используется двухпроводная линия; питание подводится отдельной парой проводов.

Для визуального контроля доступен модуль камеры EM 6CA с цветной камерой Axis и светодиодной подсветкой. Он поддерживает видеопотоки H.264, H.265 и MJPEG с разрешением до Full HD 1920 х 1080 пикселей, механическую регулировку направления обзора и функции обнаружения движения и записи. Модуль камеры имеет степень защиты IP66 и ударопрочность IK09. Его рабочая температура составляет от −20 до +60 °C при кратковременной работе (до 4 часов) и до +50 °C при непрерывной работе.

Питание переговорных устройств: 22–60 В постоянного тока или 24–30 В переменного тока. Рабочая температура стандартных конфигураций — от −20 до +70 °C, относительная влажность — до 95 %. Для подключения предусмотрены два цифровых входа и два гальванически развязанных релейных выхода. Серия совместима с серверами связи Commend GE 800/GE 300 и GE 700/GE 200 при соблюдении требований к версиям оборудования и программного обеспечения, указанных производителем.

Технические характеристики Commend EE 8000

Технические характеристики серии EE 8000

Технические характеристики EM 6CA

Модельный ряд Commend EE 8000

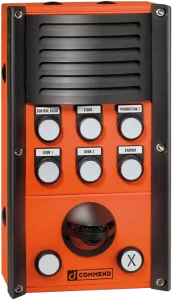

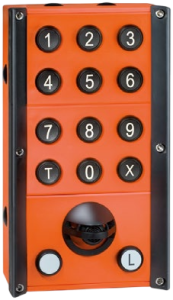

EE 8158M	EE 8148M	EE 8238M

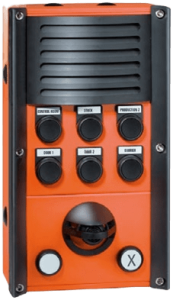

Промышленное переговорное устройство со встроенным громкоговорителем, универсальным микрофоном и 8 программируемыми кнопками со светодиодной индикацией.	Промышленное переговорное устройство со встроенным громкоговорителем, универсальным микрофоном, 6 программируемыми кнопками и 2 программируемыми кнопками со светодиодной индикацией.	Промышленное переговорное устройство с полной клавиатурой, универсальным микрофоном и 2 программируемыми кнопками со светодиодной индикацией. Требуется внешний громкоговоритель.

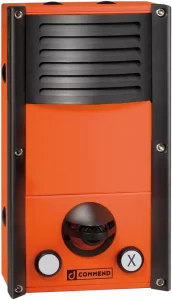

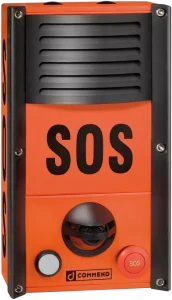

EE 8108M	EE 81ADMSOS
Промышленное переговорное устройство со встроенным громкоговорителем, универсальным микрофоном и 2 программируемыми кнопками со светодиодной индикацией.	Промышленное переговорное устройство со встроенным громкоговорителем, универсальным микрофоном, светодиодной кнопкой и большой красной кнопкой SOS. Передняя и боковые панели имеют маркировку SOS; боковые отверстия для расширения отсутствуют.

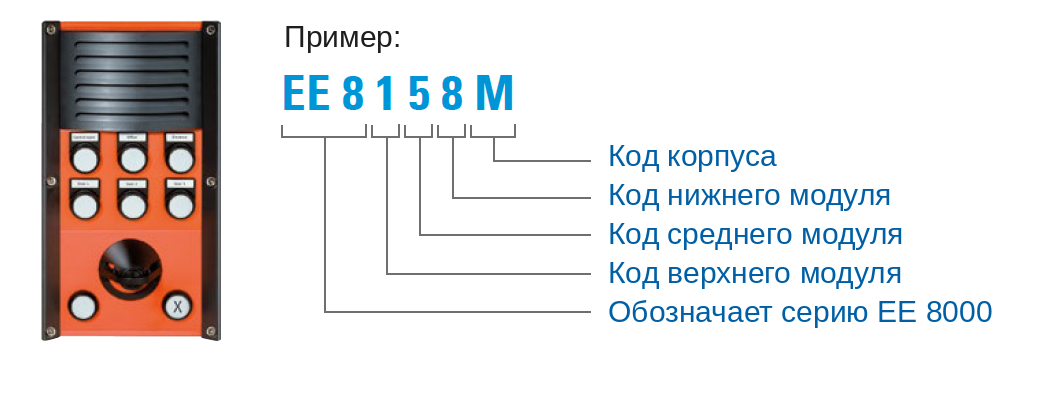

Каждое переговорное устройство имеет уникальный код, который определяется используемыми в конкретном изделии модулями. Полный код заказа состоит из следующих частей:

Аксессуары для Commend EE 8000

Модель	Описание	Изображение

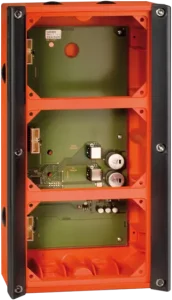

EE 8999S	Корпус расширения для установки трёх модулей промышленных переговорных устройств серии EE 8000, включая электронный блок управления.

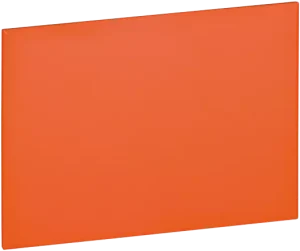

EM 600	Модуль-заглушка для промышленных переговорных устройств серии EE 8000.

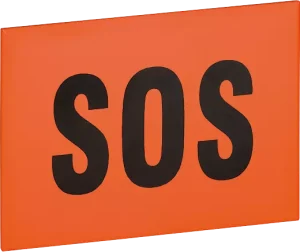

EM 6A0	Модуль-заглушка для промышленных переговорных устройств серии EE 8000 с маркировкой «SOS».

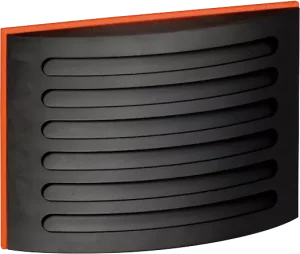

EM 650	Модуль громкоговорителя для промышленных переговорных устройств серии EE 8000.

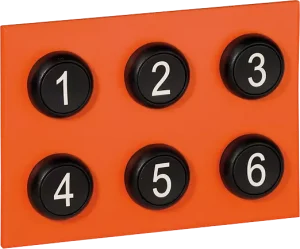

EM 602	Модуль клавиатуры для промышленных переговорных устройств серии EE 8000 с клавишами «1»–«6».

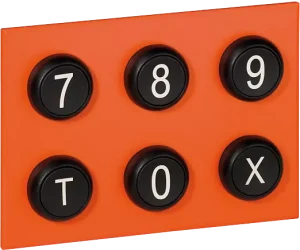

EM 603	Модуль клавиатуры для промышленных переговорных устройств серии EE 8000 с клавишами «7»–«X».
EM 606	Модуль-заглушка для промышленных переговорных устройств серии EE 8000 с шестью кнопками прямого вызова и полями для надписей.

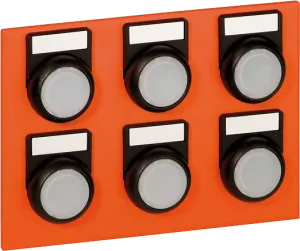

EM 605	Модуль клавиатуры для промышленных переговорных устройств серии EE 8000 с шестью кнопками прямого вызова со светодиодной индикацией и полями для надписей.

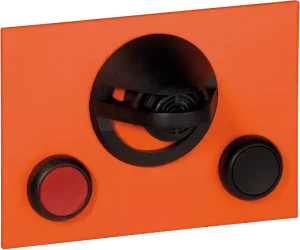

EM 660	Микрофонный модуль для промышленных переговорных устройств серии EE 8000 с двумя кнопками прямого вызова.

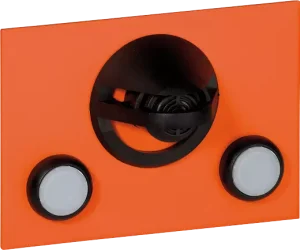

EM 680	Микрофонный модуль для промышленных переговорных устройств серии EE 8000 с двумя кнопками прямого вызова со светодиодной индикацией.

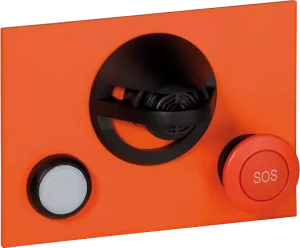

EM 681	Микрофонный модуль для промышленных переговорных устройств серии EE 8000 с одной кнопкой прямого вызова со светодиодной индикацией и одной грибовидной кнопкой SOS.
EM 6B0	Микрофонный модуль для промышленных переговорных устройств серии EE 8000 с белым световым индикатором вызова и грибовидной кнопкой SOS.

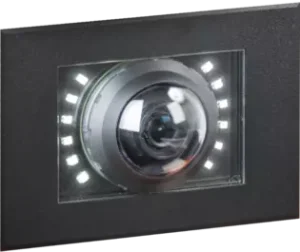

EM 6CA	Модуль камеры для промышленных переговорных устройств серии EE 8000.
