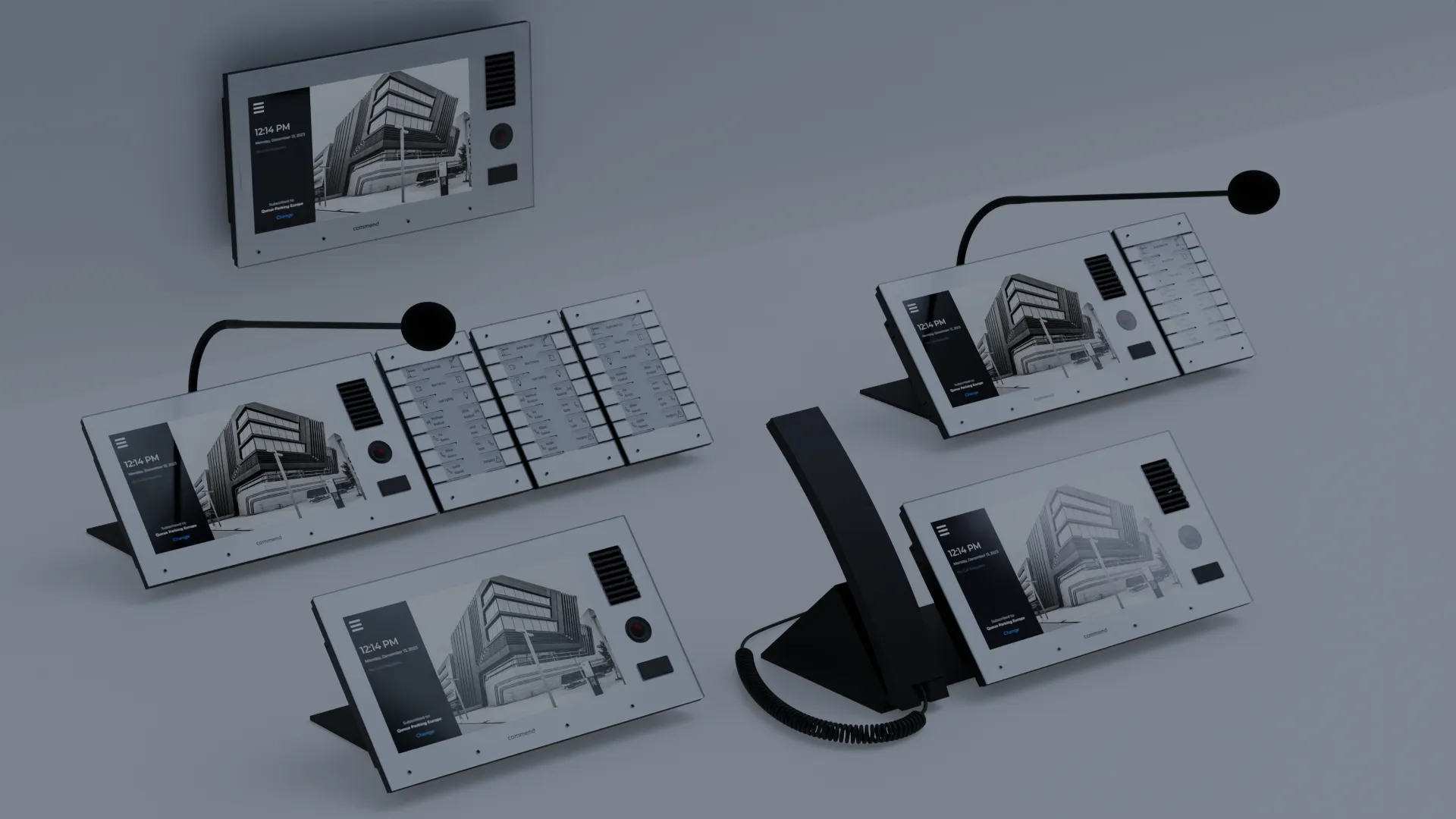

Commend ID8 TD Диспетчерская консоль с сенсорным дисплеем 8″

Описание Commend ID8 TD

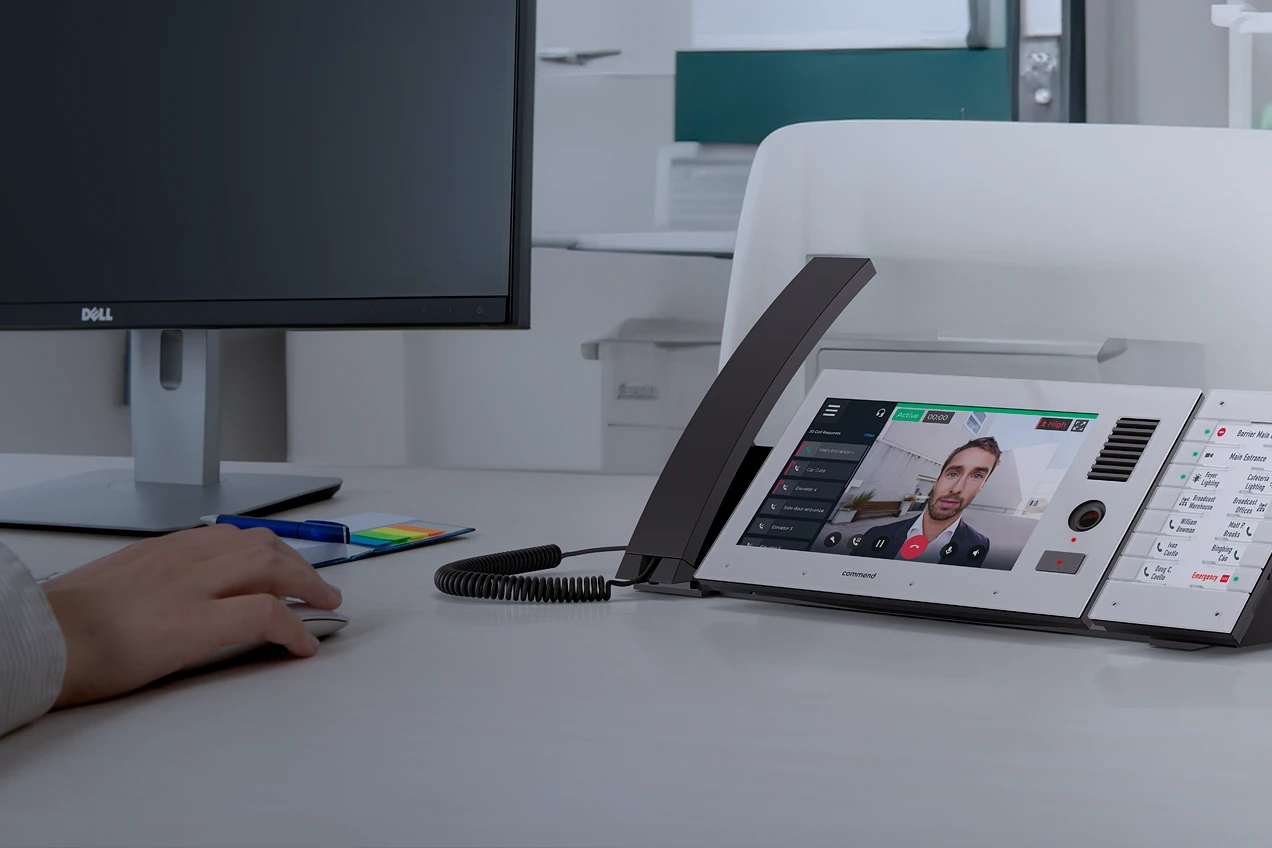

Диспетчерская консоль Commend ID8 предназначена для управления вызовами и организации оперативной связи в системах связи Commend. Устройство оснащено 8-дюймовым сенсорным дисплеем с настраиваемым интерфейсом и одной программируемой физической кнопкой. Консоль подходит для настольной и настенной установки внутри помещений.

Ключевые особенности

• 8-дюймовый сенсорный дисплей с настраиваемой компоновкой интерфейса.
• Одна программируемая физическая кнопка.
• Исполнения с цветной видеокамерой для двусторонних видеовызовов.
• Голосовая связь uHD Voice до 20 кГц, OpenDuplex® и регулировка громкости IVC.
• Подключение до пяти модулей кнопок прямого вызова.
• Возможность подключения микрофона на гибкой стойке и телефонной трубки.
• Питание по PoE+ для консоли и подключённых модулей.
• Настольная или настенная установка внутри помещений.
• Совместимость с системами Commend предыдущих поколений.

Диспетчерский пульт поддерживает голосовую связь с качеством uHD Voice в диапазоне до 20 кГц, режим OpenDuplex® и автоматическую регулировку громкости IVC (Intelligent Volume Control). Громкоговоритель рассчитан на работу в условиях повышенного фонового шума. Настраиваемая компоновка экрана позволяет адаптировать интерфейс под задачи диспетчерской связи.

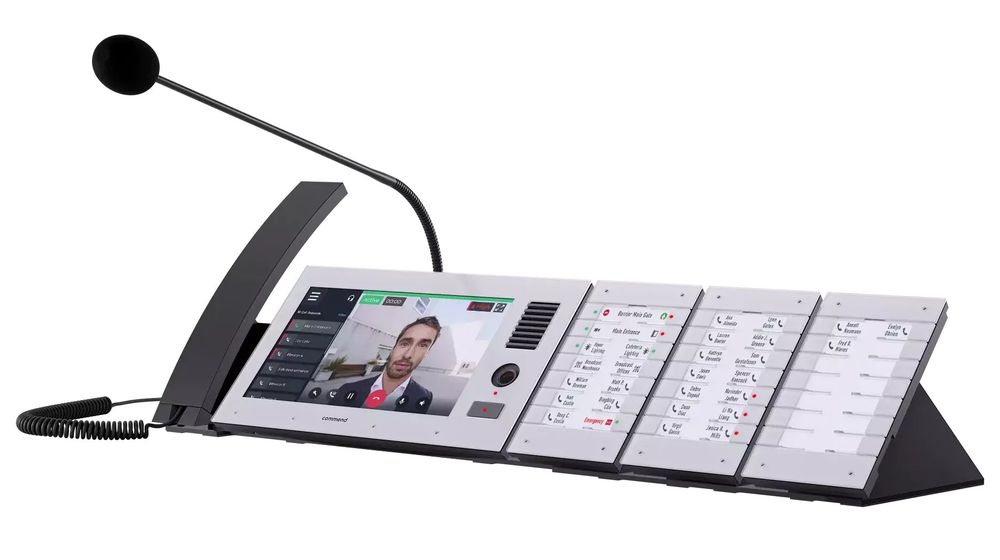

Функциональность консоли можно расширить дополнительными модулями: микрофоном на гибкой стойке, телефонной трубкой и модулями прямого вызова. Поддерживается подключение до пяти физических модулей кнопок прямого вызова. Питание консоли и подключённых модулей осуществляется по PoE+ без отдельного источника питания.

Commend ID8 интегрируется с системами связи Commend, включая решения Symphony, и поддерживает работу с различными SIP-АТС. Консоль совместима с системами Commend предыдущих поколений. Процессы разработки оборудования и программного обеспечения производителя сертифицированы по IEC/ISO 27001; производитель также указывает на сертификацию процессов разработки в соответствии с IEC 62443-4-1.

Преимущества ID8

Чёткая связь. Громкоговоритель рассчитан на работу в условиях повышенного фонового шума. Модели ID8 TD CM и ID8 TD CM-B поддерживают двусторонние видеовызовы.

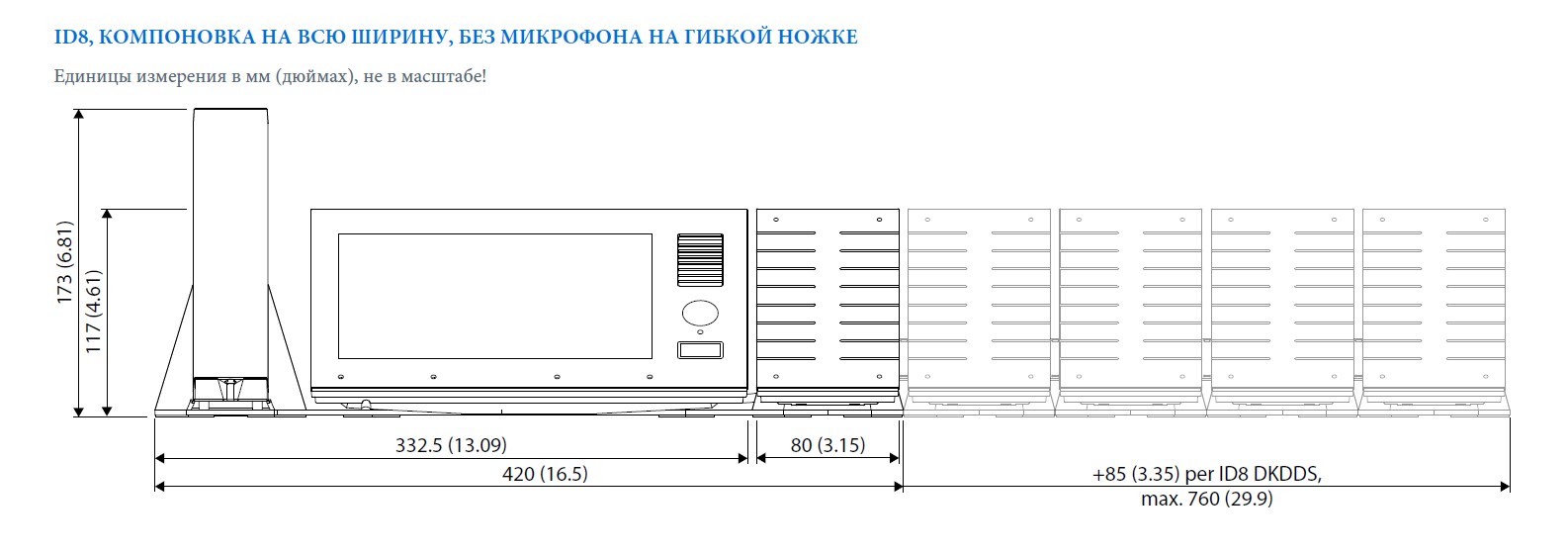

Модульная конструкция. Можно подключить до пяти физических модулей кнопок прямого вызова, а также дополнительные устройства — микрофон на гибкой стойке и телефонную трубку.

Настраиваемый интерфейс. 8-дюймовый сенсорный дисплей позволяет адаптировать расположение элементов управления под задачи диспетчера и особенности рабочего места.

Кибербезопасность. Производитель применяет процессы разработки, сертифицированные по IEC/ISO 27001 и IEC 62443-4-1. Эти стандарты относятся к процессам производителя, а не к отдельной сертификации консоли ID8.

Физическая кнопка. Сенсорное управление дополнено одной программируемой аппаратной кнопкой.

Прямой вызов. Дополнительные кнопочные модули обеспечивают быстрый вызов выбранных абонентов и помогают организовать работу диспетчера.

Совместимость. Консоль интегрируется с системами Commend предыдущих поколений.

Требования к монтажу

• Не устанавливайте устройство в местах, где оно может подвергаться воздействию воды или влаги. Избегайте мест с повышенной запылённостью, влажностью и высокой температурой.
• Для монтажа диспетчерской консоли предусмотрены отдельные монтажные комплекты: ID8 DK, ID8 SH и ID8 FB.
• Не устанавливайте консоль на неустойчивых стенах или поверхностях, не рассчитанных на её вес.
• При монтаже исключите воздействие скручивающих усилий на монтажный комплект, например при установке на неровную стену.
• Для накладного монтажного комплекта ID8 SH и комплекта для установки в гипсокартонную стену или панель ID8 FB необходимо обеспечить водонепроницаемость со стороны стены, чтобы исключить проникновение воды.
• Для очистки диспетчерской консоли используйте слегка увлажнённую салфетку из микрофибры.

Рекомендуемая высота установки — около 1650 мм от чистового пола до верхнего края устройства. Высоту следует адаптировать к потребностям пользователей и условиям конкретного рабочего места.

При установке моделей ID8 TD CM и ID8 TD CM-B учитывайте угол обзора встроенной камеры: 62° по вертикали и 78° по горизонтали. При выборе положения устройства необходимо учитывать возможность распознавания пользователей разного роста, в том числе людей в инвалидных колясках и детей.

Требования безопасности

• Установку и замену устройства должен выполнять только квалифицированный персонал с соответствующей подготовкой.
• При монтаже используйте только рекомендованные инструменты и соблюдайте национальные требования к установке, монтажу и настройке оборудования.
• Используйте только экранированные кабели Ethernet категории не ниже Cat. 5.
• Подключайте только аксессуары, соответствующие техническим характеристикам устройства. Не подключайте к разъёмам устройства оборудование, относящееся к другой системе заземления.
• Подключённые электрические цепи должны соответствовать требованиям SELV/LPS по IEC/EN 60950-1 либо ES1/PS2 по IEC/EN/UL 62368-1.
• Не вносите несанкционированные изменения в конструкцию устройства. При повреждении стеклянной передней панели эксплуатация запрещена.

Технические характеристики Commend

¹⁾ Максимальная длина линии кабеля категории 5 в локальной сети (LAN) составляет 100 м (328 футов), например от коммутатора до устройства.

²⁾ USB-разъёмы предназначены только для использования с устройствами Commend. Не используйте USB-разъёмы, например, для зарядки мобильных телефонов. Если USB-устройство устанавливается отдельно с помощью удлинительного USB-кабеля, длина кабеля не должна превышать 5 м. Для соответствия требованиям UL 62368-1 (cULus) длина USB-кабеля не должна превышать 3,05 м. Все USB-порты заявлены и подтверждены как порты USB класса PS1 (в соответствии с EN/UL/IEC 62368-1).

³⁾ Максимальная длина линии для входа (IN1–IN3) или выхода (OUT1 и OUT2) составляет 30 м (98 футов).

⁴⁾ В положении переключателя «ON» сопротивление замкнутого контакта должно быть менее 1 кОм.

⁵⁾ Релейный выход разрешается подключать только к цепи ES1 или SELV! Цепь ES1 в соответствии с IEC/EN/UL 62368-1 или цепь SELV в соответствии с IEC/EN 60950-1 должна быть надёжно электрически изолирована от опасной электрической цепи (например, сети питания 230 или 110 В), например с помощью двойной изоляции. Напряжение в цепи ES1 или SELV не должно превышать 60 В постоянного тока или 42,4 В переменного тока (пиковое значение) (30 В переменного тока, действующее значение)!

Для североамериканского рынка (соответствие UL 62368-1) максимальный поддерживаемый ток ограничен значениями 0,6 А постоянного тока и 1 А переменного тока.

⁶⁾ Условия измерения потребляемой мощности: полная нагрузка (синусоидальный сигнал 1 кГц, 0 dBFS; яркость дисплея — 100 %; оба реле включены; оба RGB-светодиода активны; активен двусторонний видеовызов; нагрузка на USB — 3 х 2,5 Вт).

⁷⁾ При скрытом монтаже устройство выступает в полость стены на 40 мм (1,57 дюйма).

Комплект поставки

• Диспетчерский пульт
• Салфетка из микрофибры
• Разъём ввода/вывода (I/O)
• Документ с идентификационными данными устройства
• Информация о соответствии требованиям к открытому программному обеспечению
• Краткое справочное руководство

Системные требования

• Совместимый SIP-сервер; или
• Работа без сервера; или
• Symphony Cloud (базовые функции)

Программное обеспечение для конфигурирования

• Set-Up версии не ниже 2.4

Модельный ряд Commend ID8 TD

ID8 TD	ID8 TD-B	ID8 TD CM	ID8 TD CM-B

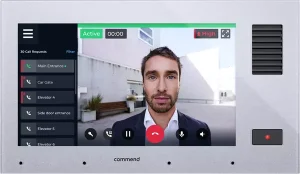

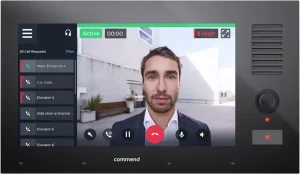

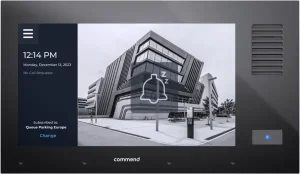

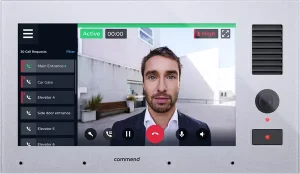

Диспетчерская консоль с серебристой стеклянной передней панелью, без видеокамеры.	Диспетчерская консоль с чёрной стеклянной передней панелью, без видеокамеры.	Диспетчерская консоль со встроенной цветной видеокамерой высокого разрешения и серебристой стеклянной передней панелью.	Диспетчерская консоль со встроенной цветной видеокамерой высокого разрешения и чёрной стеклянной передней панелью.

Аксессуары для Commend ID8 TD

Модель	Описание	Изображение

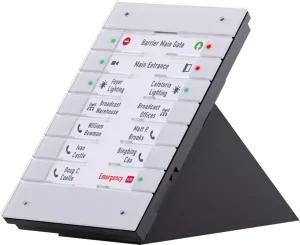

ID8 DKDDM	Модуль прямого вызова с 14 кнопками и полем для надписей. Подключается к диспетчерскому пульту серии id8 через USB.
ID8 DKDDS	Модуль прямого вызова с 14 кнопками и полем для надписей. Подключается к модулю прямого вызова серии id8 через соединительную плату.

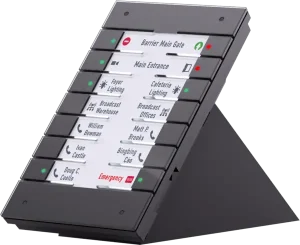

ID8 DKDDM-B	Модуль прямого вызова с 14 кнопками и полем для надписей. Подключается к диспетчерскому пульту серии id8 через USB. Чёрное исполнение.
ID8 DKDDS-B	Модуль прямого вызова с 14 кнопками и полем для надписей. Подключается к модулю прямого вызова серии id8 через соединительную плату. Чёрное исполнение.

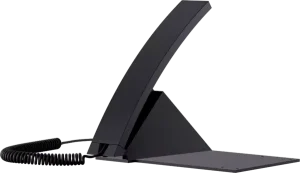

ID8 DKHS	Настольный модуль расширения с телефонной трубкой для диспетчерских пультов серии id8.

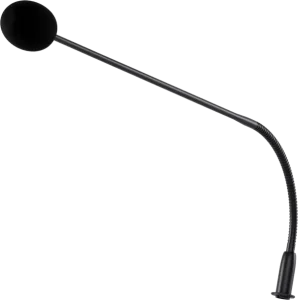

ID8 GM	Микрофон на гибком держателе с кардиоидной диаграммой направленности для подключения к диспетчерскому пульту серии id8.
EB1E1A	Модуль расширения ввода-вывода с USB-интерфейсом для переговорных устройств, оснащённых USB-портом.

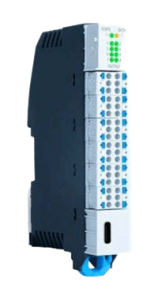

EB8E8A	Модуль расширения ввода-вывода для переговорных модулей с USB-портом. Предназначен для установки на DIN-рейку.

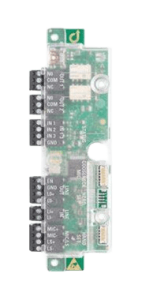

EB3E2A-AUD	Модуль расширения ввода-вывода с аудиоинтерфейсом для переговорных устройств с USB-портом. Оптимизирован для монтажных комплектов серий WS и Concerto.

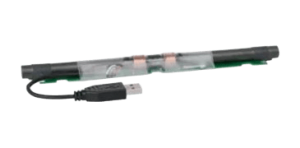

AFIL USB	Комплект расширения с индукционной петлёй для передачи аудиосигнала на слуховые аппараты. Предназначен для переговорных устройств с USB-портом.

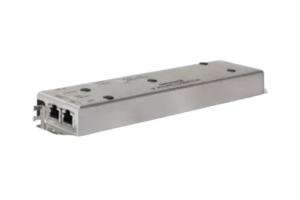

IP-CON	Коммутационный блок с функциями сетевой защиты для безопасного подключения переговорного устройства, сети и дверного замка.

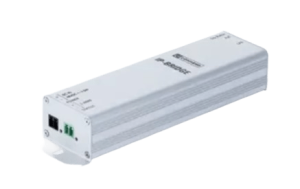

IP-BRIDGE	Преобразователь IP-сигнала в металлическом корпусе для расширения Ethernet-сети по двухпроводной линии.

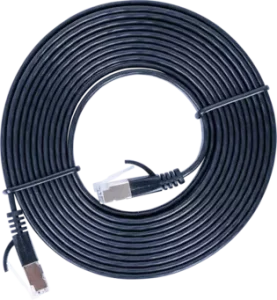

ASKKAT5-3S	Экранированный сетевой кабель категории Cat. 5 длиной 3 м.
PA25WPOE-DC	Инжектор PoE мощностью 25 Вт с входным напряжением 24–48 В переменного тока. Оптимизирован для монтажных комплектов серий WS и Concerto.

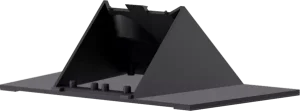

ID8 DK	Настольный комплект для диспетчерских пультов серии id8.

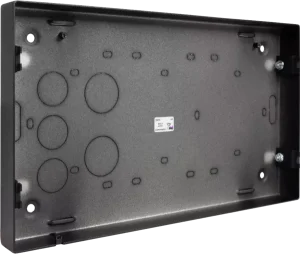

ID8 SH	Монтажный комплект из листовой стали с порошковым покрытием для накладной установки диспетчерских пультов серии id8.

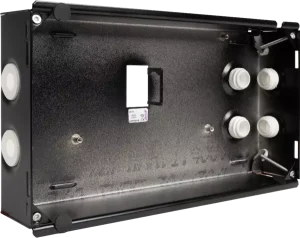

ID8 FB	Монтажный комплект из высококачественной стали для установки диспетчерских пультов серии id8 в полые стены и заподлицо.

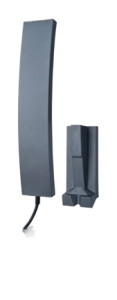

ID5 WMHS	Модуль телефонной трубки для настенного монтажа с подключением через USB.
