Commend CD 800 Модульная IP-диспетчерская консоль

Описание Commend CD 800

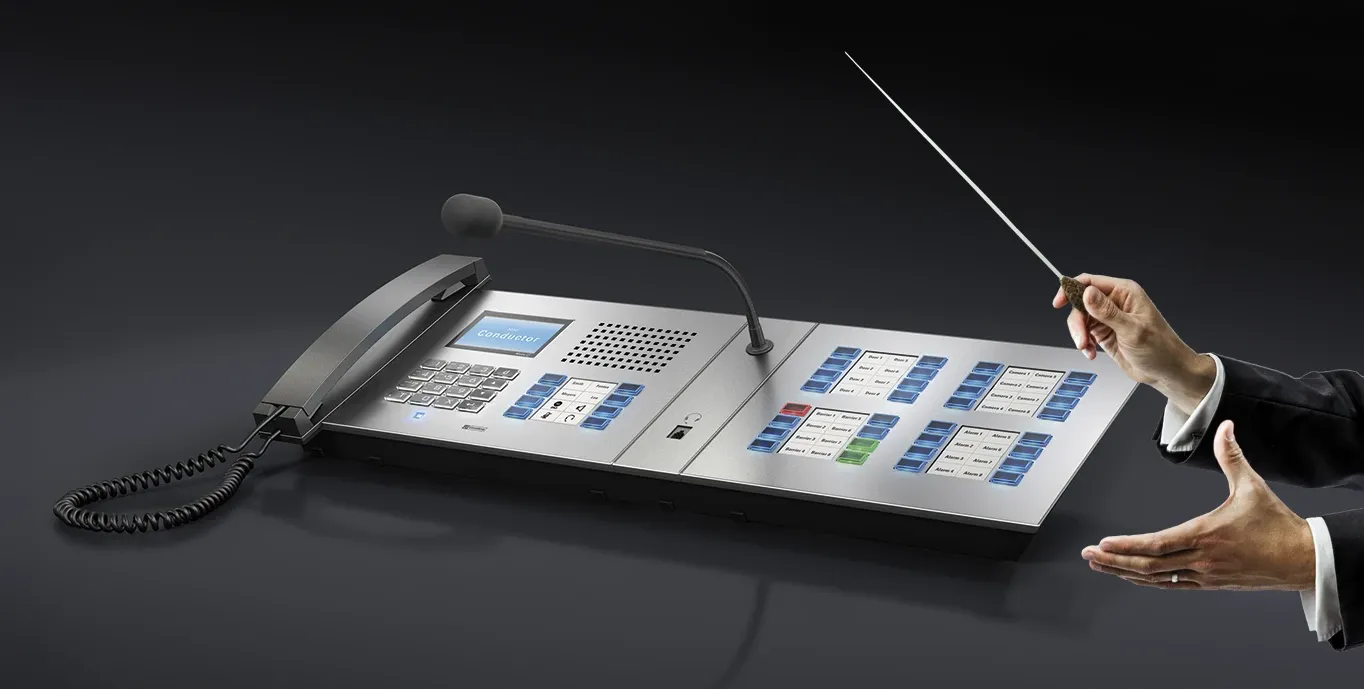

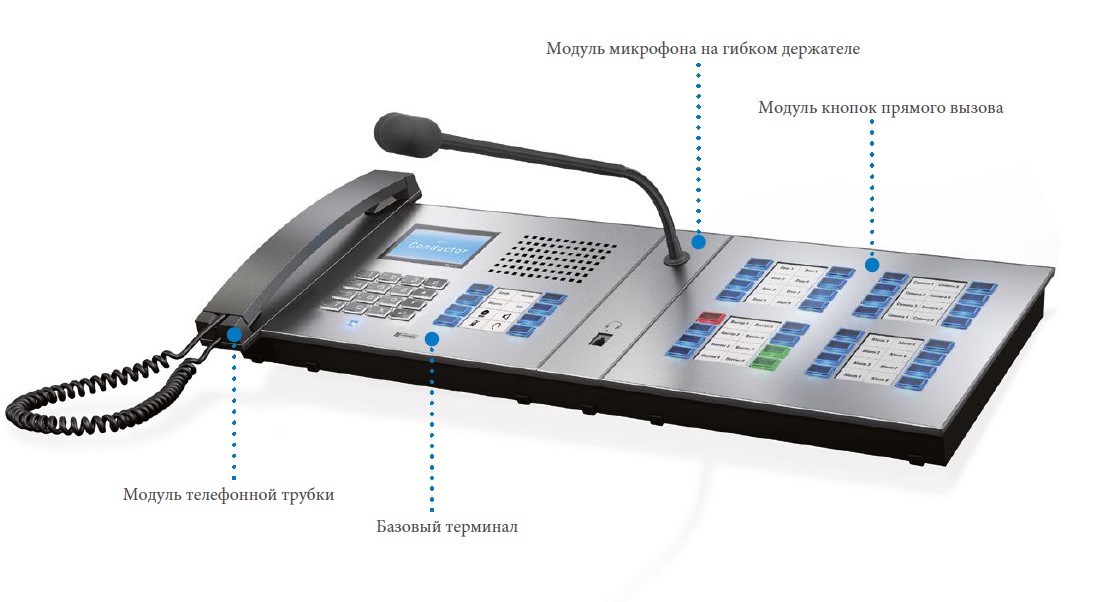

Модульная IP-диспетчерская консоль Commend CD 800 серии Conductor предназначена для управления вызовами и организации оперативной связи в системах интерком-связи. Консоль оснащена монохромным ЖК-дисплеем, клавиатурой с подсветкой, функциональными кнопками и восемью кнопками прямого вызова со светодиодной индикацией трёх цветов. Конструкция предусматривает установку на рабочем столе или встраивание в диспетчерский пульт. При использовании соответствующего настольного комплекта угол наклона консоли регулируется в диапазоне 20–65°.

Ключевые особенности

• Модульная IP-диспетчерская консоль серии Commend Conductor CD 800.
• Установка на рабочем столе или встраивание в диспетчерский пульт.
• Регулировка угла наклона от 20 до 65° при использовании соответствующего настольного комплекта.
• Монохромный ЖК-дисплей, клавиатура с подсветкой и восемь кнопок прямого вызова с трёхцветной светодиодной индикацией.
• Подключение до трёх модулей CDDD 32P и расширение до 104 кнопок прямого вызова.
• Поддержка дополнительных модулей микрофона, телефонной трубки и гарнитуры.
• Дуплексная связь OpenDuplex® и цифровая обработка сигнала DSP.
• Аудиомониторинг, контроль микрофона и громкоговорителя, подавление фонового шума и автоматическая регулировка громкости.
• Сетевое подключение Ethernet 10/100 Мбит/с, протокол IoIP на основе UDP/IP.
• Питание через PoE по IEEE 802.3af или от внешнего источника 20–30 В постоянного тока.
• Три входа для беспотенциальных контактов и два переключающих релейных выхода.
• Степень защиты IP50.

Кнопки прямого вызова программируются для связи с абонентами, индикации вызовов и аварийных вызовов, управления выходными функциями и отображения состояния системы. Для расширения количества кнопок можно подключить до трёх модулей CDDD 32P с 32 кнопками каждый. В результате общее количество кнопок прямого вызова достигает 104. Конфигурация системы также может включать дополнительные модули микрофона на гибкой стойке, телефонной трубки и гарнитуры.

Для дуплексной связи без использования рук применяется технология OpenDuplex®. Цифровая обработка сигнала (DSP) обеспечивает функции аудиомониторинга, контроля работоспособности микрофона и громкоговорителя, подавления фонового шума и автоматической регулировки громкости. Полоса передачи речевого сигнала составляет 16 кГц, максимальный уровень громкости — 99 дБ.

Подключение к системе связи осуществляется через Ethernet с использованием протокола IoIP на основе UDP/IP. Предусмотрен сетевой интерфейс Ethernet 10/100 Мбит/с с разъёмом RJ45. Питание возможно по технологии PoE в соответствии с IEEE 802.3af или от внешнего источника постоянного напряжения 20–30 В. Максимальная потребляемая мощность базового терминала CD 800P I составляет 9 Вт.

Для интеграции с внешними устройствами предусмотрены три входа для беспотенциальных контактов с распознаванием пяти состояний и два переключающих релейных выхода с параметрами до 30 В постоянного тока и 1 А. Степень защиты корпуса — IP50. Рабочая температура составляет от 0 до +60 °C, допустимая относительная влажность — до 80 % без конденсации.

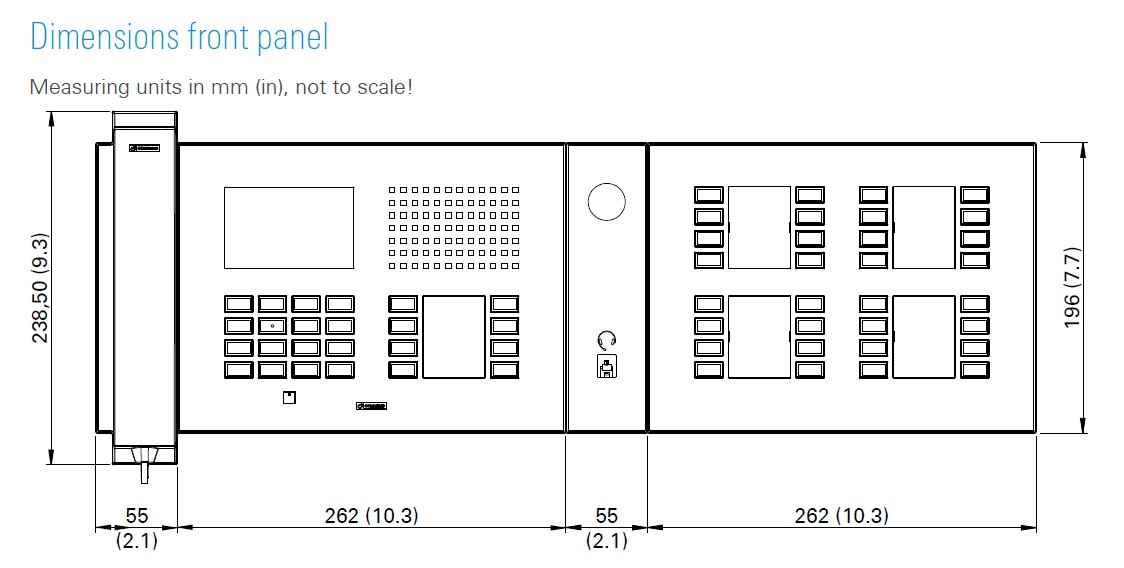

Габаритные размеры базового терминала CD 800P I с задним корпусом составляют 262 х 196 х 45 мм, масса в упаковке — около 920 г. В комплект поставки входят базовый терминал, задний корпус, сетевой кабель Cat. 5 длиной 3 м и краткое руководство. Дополнительные модули и аксессуары подбираются в соответствии с требуемой конфигурацией системы.

Требования к монтажу

При встраивании консоли в диспетчерский стол необходимо обеспечить доступ к его поверхности с обратной стороны, поскольку передняя панель крепится к заднему корпусу винтами сзади. Перед установкой следует подготовить монтажные проёмы в заднем корпусе. Для настольной установки предусмотрен отдельный комплект CDDK; для каждого базового терминала и каждого модуля прямого вызова требуется отдельный комплект.

Системные требования

Для работы в составе системы интерком-связи требуется сервер Commend одной из следующих конфигураций:

• GE 800: версия PRO 800 не ниже 2.1, лицензия L8-PRO2x, интерфейс G8-IP или G8-IP-32 с версией G3-8-IP не ниже 4.0b01.
• GE 300: версия PRO 800 не ниже 2.1, лицензия L3-PRO2x, интерфейс G3-IP с версией G3-8-IP не ниже 4.0b01.
• S3, S6 или VirtuoSIS: версия не ниже 3.0, лицензия L-SIS-PRO3.

Для конфигурирования требуется CCT 800 версии 2.1 или выше. Программа IP Station Config входит в установочный пакет CCT 800 2.1.

Для использования функций диспетчерской консоли необходимо учитывать требования к уровню функций абонентской карты. Если модули прямого вызова CDDD 32P не подключены и функции диспетчерской консоли не требуются, может быть достаточно уровня B или C.

Технические характеристики Commend CD 800

Аксессуары для Commend CD 800

Модель	Описание	Изображение

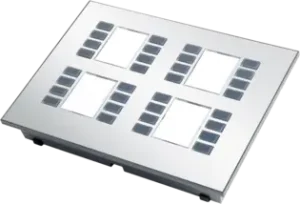

CDDD 32P	Модуль прямого вызова с 32 кнопками и полями для надписей.

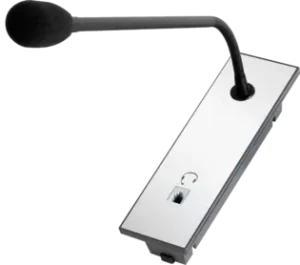

CDMI 50P HD	Модуль расширения с микрофоном на гибком держателе и разъёмом для подключения гарнитуры.

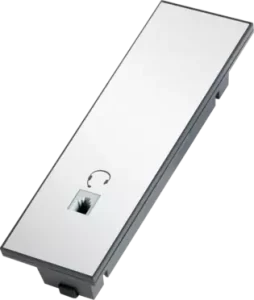

CDHD 50P	Модуль расширения с разъёмом для подключения гарнитуры.

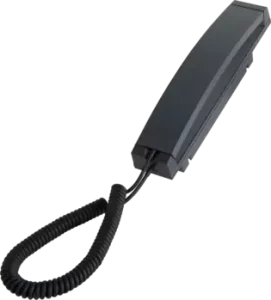

CDHS 50P	Модуль расширения с телефонной трубкой и кнопкой передачи речи «Push to Talk».

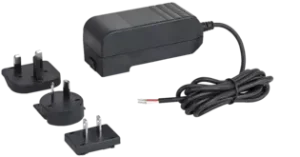

PA30W24V-CA	Сетевой адаптер питания мощностью 30 Вт со сменными разъёмами (AU/UK/US). Входное напряжение — 100–240 В переменного тока, выходное — 24 В постоянного тока. Выходной кабель с открытыми концами. Длина кабеля — 1,5 м.

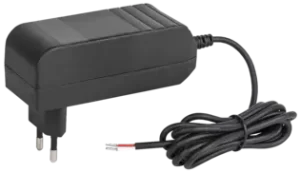

PA30W24V-EU	Сетевой адаптер питания мощностью 30 Вт с несъёмной европейской вилкой. Входное напряжение — 100–240 В переменного тока, выходное — 24 В постоянного тока. Выходной кабель с открытыми концами. Длина кабеля — 1,5 м.

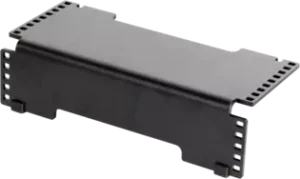

CDDK	Настольный комплект с регулируемым углом наклона для диспетчерской системы CD 800. Цвет — чёрный.
