Commend GE 800 IP-сервер внутренней связи

Описание Commend GE 800

Commend GE 800 — цифровой IP-сервер внутренней связи для построения систем переговорной связи, безопасности и управления. Сервер поддерживает подключение до 112 IP-абонентов или до 56 цифровых либо 56 аналоговых абонентских устройств в одном корпусе. Централизованное управление периферийными устройствами и платами выполняется центральным процессором, при этом каждая плата или интерфейс оснащены собственным процессором для управления их функциями.

Ключевые особенности

• Цифровой IP-сервер внутренней связи с функциями передачи речи, видео, индикации и управления.
• Подключение до 112 IP-абонентов или до 56 цифровых либо 56 аналоговых абонентских устройств в одном корпусе.
• Поддержка IP-связи и подключения устройств по двух- и четырёхпроводным линиям.
• Масштабирование системы за счёт дополнительных плат и сетевого объединения серверов.
• Встроенные функции управления дверями и воротами, обработки тревог, конференц-связи и работы операторских пультов.
• Интеграция видео по принципу Plug-and-Play.
• Интерфейсы Ethernet и RS-232, аудиовход, два входа для беспотенциальных контактов и два релейных выхода.
• Возможность интеграции сторонних систем через Ethernet и V.24 с использованием конвертера протоколов.
• Корпус для монтажа в 19-дюймовую стойку, высота установки — 3U; 14 свободных слотов для дополнительных плат.
• Варианты питания: 24 В переменного тока или 24–35 В постоянного тока.

GE 800 поддерживает цифровую связь по IP-сети, а также подключение абонентских устройств через двух- и четырёхпроводные линии. Система предусматривает сетевое объединение серверов и организацию связи между территориально разнесёнными объектами. Сервер может работать в составе распределённых систем внутренней связи с интеграцией сторонних систем через Ethernet и интерфейсы V.24 с использованием собственного конвертера протоколов. Предусмотрена возможность передачи вызовов в телефонную сеть общего пользования.

Сервер поддерживает функции управления дверями и воротами, обработки сигналов тревоги, организации конференций и работы операторских пультов. Предусмотрена интеграция видео по принципу Plug-and-Play. Для подключения внешнего оборудования базовый блок оснащён аудиовходом для музыки или сигнала тревоги, двумя входами для беспотенциальных контактов, двумя релейными выходами, двумя разъёмами Ethernet и интерфейсом RS-232 для локальной или удалённой настройки и обслуживания.

Конструкция GE 800 рассчитана на установку в стандартную 19-дюймовую стойку и занимает 3U. Плата G8-GEB оснащена 17 слотами: три предназначены для процессорной платы G8-GEP, платы подключения G8-NET и платы питания G8-GEN, остальные 14 — для установки дополнительных абонентских и интерфейсных плат. В зависимости от исполнения сервер поставляется с блоком питания или без него.

Для питания предусмотрены варианты 24 В переменного тока ±5 % при мощности 80 ВА или 24–35 В постоянного тока при мощности 80 Вт. Рабочая температура составляет от 0 до +50 °C, температура хранения — от −30 до +60 °C. Допустимая относительная влажность — от 20 до 80 % без конденсации. Габариты корпуса — 483 х 133 х 229 мм, высота установки — 3U. Масса в упаковке составляет приблизительно 5,8 кг.

Система GE 800 масштабируется за счёт установки дополнительных плат и сетевого объединения серверов. Согласно документации производителя, система может расширяться до 25 000 абонентов без ограничений по указанной конфигурации и до 30 000 абонентов при наличии ограничений. Для конфигурирования предусмотрено программное обеспечение для ПК.

Технические характеристики Commend GE 800

Расширение системы

Комплект поставки

• Сервер переговорной связи GE 800, включающий:
  • Корпус для монтажа в 19-дюймовую стойку высотой 3U с защёлкивающейся крышкой.
  • Объединительную плату шины G8-GEB с 17 слотами, из которых 14 свободны.
  • Плату питания G8-GEN, включая монтажную плату G8A-GEN.
  • Процессорную плату G8-GEP.
  • Плату подключения G8-NET, включая монтажную плату G8A-NET и кабель длиной 1 м (3,3 фута).
  • В зависимости от исполнения — трансформатор с комплектом крепления на DIN-рейку TS 35.
  • Инструмент для извлечения монтажных плат.

Требования к сети для G8-NET

Требования к качеству обслуживания (QoS)

• Максимальная односторонняя задержка: 100 мс.
• Джиттер задержки: не более 50 мс.
• Потери пакетов: 0 % для обеспечения высокого качества звука.

Пропускная способность

• Требуемая пропускная способность с учётом служебных данных протокола для каждого направления (передача и приём): 96 кбит/с для речи и данных.
• Речь сжимается в соответствии со стандартом G.722.

Аксессуары для Commend GE 800

Модель	Описание	Изображение
G8-IP-32-Plug-in-Server	Встраиваемая серверная плата GE 800 для подключения до 64 IP-абонентских устройств.

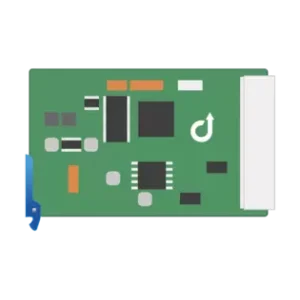

G8-IP Subscriber Card	Абонентская плата GE 800 для подключения до 8 IP-абонентских устройств.
G8-GED Subscriber Card	Абонентская плата GE 800 для подключения 4 цифровых абонентских устройств.
G8 Input/Output Cards	Встраиваемые платы ввода-вывода GE 800.
G8-IF Interface Card	Интерфейсная плата GE 800-IP с двумя виртуальными портами TCP/IP и двумя интерфейсными портами RS-232.
G8-AUD Interface Card	Плата аудиоинтерфейса GE 800 с четырьмя каналами.
G8-TEL Interface Card	Телефонная интерфейсная плата GE 800 для подключения одного аналогового абонентского устройства телефонной системы или одной соединительной линии.
G8-LAN Network Card	Сетевая плата GE 800 для подключения к локальным и глобальным вычислительным сетям (LAN/WAN).
G8 Installation Boards	Монтажные платы GE 800.
PA7-230V-EU	Сетевой трансформатор с европейской вилкой. Входное напряжение — 230 В переменного тока. Длина входного кабеля — 1,1 м. Выходное напряжение — 22,2 В переменного тока. Выходной кабель с открытыми концами, длина — 2,5 м.

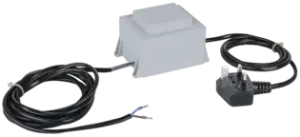

PA7-240V-UK	Сетевой трансформатор с европейской вилкой. Входное напряжение — 240 В переменного тока. Длина входного кабеля — 1,1 м. Выходное напряжение — 22,2 В переменного тока. Выходной кабель с открытыми концами, длина — 2,5 м.
ASK 32	32-жильный соединительный кабель с разъёмом D-SUBMIN, предназначенный для непосредственного подключения к соединительным модулям LSA Plus.
