Commend GE 300 Компактный IP-сервер для сетевых систем внутренней связи

Описание Commend GE 300

Commend GE 300 — компактный IP-сервер внутренней связи для построения систем переговорной связи с возможностью объединения нескольких устройств в сеть. Сервер управляет интерфейсными платами, обеспечивающими функции речевой связи, управления и индикации, а также взаимодействие с другими системами, включая видеонаблюдение, управление дверями и воротами и телефонную связь. Модульная конструкция позволяет расширять функциональность системы с помощью дополнительных плат и пакетов функций.

Ключевые особенности

• Компактный IP-сервер внутренней связи с модульной архитектурой.
• Поддержка IP-, цифровых и аналоговых переговорных устройств.
• Объединение систем по IP, двухпроводным линиям, E1 и ISDN.
• До 40 абонентов при использовании GE 300; до 80 — совместно с корпусом расширения GEZ 300.
• Пять слотов для плат в корпусе GE 300 и пять дополнительных слотов в GEZ 300.
• Два входа для сухих контактов, два релейных выхода и вход для аудиосигнала.
• Встроенные функции управления дверями и воротами, обработки тревог и организации конференций.
• Поддержка подключения операторских пультов и интеграции с видеонаблюдением Plug-and-Play.
• Настройка через Ethernet или RS-232 с помощью программного обеспечения CCT 800.
• Настенный монтаж; для версии GE 300WR предусмотрена поддержка систем резервного питания постоянного тока.

К серверу GE 300 подключаются цифровые, аналоговые и IP-переговорные устройства. Поддерживается цифровое объединение по IP, двухпроводным линиям, E1 и ISDN. Сервер имеет пять слотов для плат, вход для аудиосигнала, два входа для сухих контактов и два релейных выхода. Предусмотрены встроенные функции управления дверями и воротами, обработки тревог, организации конференций и подключения операторских пультов. Также поддерживается интеграция с системами видеонаблюдения по принципу Plug-and-Play.

Конфигурация выполняется с помощью программного обеспечения CCT 800 через Ethernet или RS-232. Для подключения дополнительных устройств предусмотрены корпус расширения GEZ 300 с пятью слотами и интерфейсный корпус GEI 300 с двумя слотами для интерфейсных плат системы GE 800. При использовании сервера GE 300 с корпусом расширения возможно подключение до 80 абонентов. Корпус сервера выполнен из поликарбоната и предназначен для настенного монтажа.

Питание GE 300 — 24 В постоянного тока с допуском ±5 %. Версия GE 300WR поддерживает входное напряжение 20–36 В постоянного тока и может использоваться в системах с резервированием питания постоянного тока. В зависимости от настроек CCT 800 максимальная потребляемая мощность GE 300 составляет 30, 60 или 70 Вт; для GE 300WR — до 30 Вт. Диапазон рабочих температур — от 0 до +50 °C, хранения — от −30 до +60 °C. Габариты корпуса — 310 х 210 х 77,5 мм.

Доступны две модели сервера внутренней связи: Commend GE 300 и Commend GE 300WR. Они предназначены для построения систем переговорной связи и различаются требованиями к электропитанию.

• Commend GE 300 — питание от источника постоянного тока напряжением 24 В с допуском ±5 %.
• Commend GE 300WR** — питание от источника постоянного тока напряжением 20–36 В. Модель предназначена в том числе для применения в системах с резервированием питания постоянного тока.

Технические характеристики Commend GE 300

Технические характеристики GE 300 / GE 300 WR

Технические характеристики GEZ 300

Технические характеристики GEI 300

Расширение

Аксессуары для Commend GE 300

Модель	Описание	Изображение

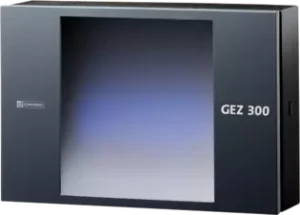

GE 300	Корпус расширения GEZ 300 с 5 слотами для плат и GEI 300 с 2 слотами для интерфейсных плат G8.
G3-IP	Абонентская плата GE 300 для подключения до 8 IP-абонентских устройств.
G3-GED	Абонентская плата GE 300 для подключения 4 цифровых абонентских устройств.
G3	Встраиваемые платы ввода-вывода GE 300.
G3-LAN	Сетевая плата GE 300 для подключения к локальным и глобальным вычислительным сетям (LAN/WAN).
G3-IF	Интерфейсная плата GE 300-IP с 2 виртуальными интерфейсными портами TCP/IP и 2 интерфейсными портами RS-232.
G3-TEL	Телефонная интерфейсная плата GE 300 для подключения одного аналогового абонентского устройства телефонной системы или одной соединительной линии.
G3-AUD	Плата аудиоинтерфейса GE 300 с 4 каналами.
PA1-230V	Сетевой трансформатор с европейской вилкой. Входное напряжение — 230 В переменного тока. Длина входного кабеля — 1,1 м. Выходное напряжение — 21,8 В переменного тока. Выходной кабель с открытыми концами, длина — 2,5 м.
PA30W24V-EU	Сетевой адаптер питания мощностью 30 Вт с европейской вилкой. Входное напряжение — 100–240 В переменного тока. Выходное напряжение — 24 В постоянного тока. Выходной кабель с открытыми концами, длина — 1,5 м.
PA30W24V-CA	Сетевой адаптер питания мощностью 30 Вт со сменными сетевыми вилками (AU/UK/US). Входное напряжение — 100–240 В переменного тока. Выходное напряжение — 24 В постоянного тока. Выходной кабель с открытыми концами, длина — 1,5 м.

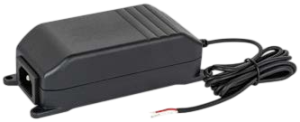

PA60W24V	Настольный блок питания мощностью 60 Вт. Входное напряжение — 100–240 В переменного тока. Входной разъём — IEC 60320 C14. Выходное напряжение — 24 В постоянного тока. Выходной кабель с открытыми концами, длина — 1,5 м. Кабель питания KAB-C13 в комплект не входит.
