СтатьиТепловизионное обследование бывшего храма Аннунциаты с помощью тепловизора Hikmicro SP60
Термография все чаще отвечает потребностям в сохранении объектов архитектурного наследия. Однако, когда здание также обладает исторической и культурной значимостью, исследования, направленные на сохранение его целостности, становятся еще более важными и критическими, и это касается не только специалистов в данной области, но и всего общества в целом.
В рамках работы было выполнено тепловизионное обследование объекта в Камерино. Обследование проводилось на территории бывшего Храма Аннунциаты — исторического памятника конца XV века, который имеет большое культурное значение как для местного сообщества, так и для региона Марке.
Для проведения работ был использован тепловизор Hikmicro SP60. Данный кейс представляет профессиональный интерес как с точки зрения методики выполнения обследования, так и с точки зрения полученных результатов. Далее в статье рассматриваются этапы работы и итоги исследования.
Все чаще инженеры, архитекторы и реставраторы испытывают необходимость в более глубоком понимании объектов строительной среды. В последние годы, отчасти благодаря современному оборудованию, у специалистов сформировалось осознанное требование узнать о рассматриваемой конструкции как можно больше. Такой запрос в дальнейшем значительно облегчает процессы проектирования, выполнения, руководства и учета работ и зачастую позволяет предотвратить возникновение проблем.
Среди методов обследования термография полностью отвечает этой задаче. Она обеспечивает оперативное, неразрушающее обследование с возможностью многократного контроля я и по доступной стоимости на большие площади. Для этого требуется профессиональное оборудование и специально обученные операторы-термографисты, обладающие конкретным опытом в области применения.
Наглядной иллюстрацией возможностей метода стало обследование бывшего Храма Благовещения в Камерино. Это сооружение XVI века, серьезно пострадавшее от землетрясения 2016 года, стало объектом комплексных исследований для подготовки проекта его реставрации и усиления.
Конкретно тепловизионные исследования проводились для выявления тепловых аномалий, указывающих на структуру кладки стен, возможное наличие инженерных систем, а также на отслоения или вздутия в сводах.

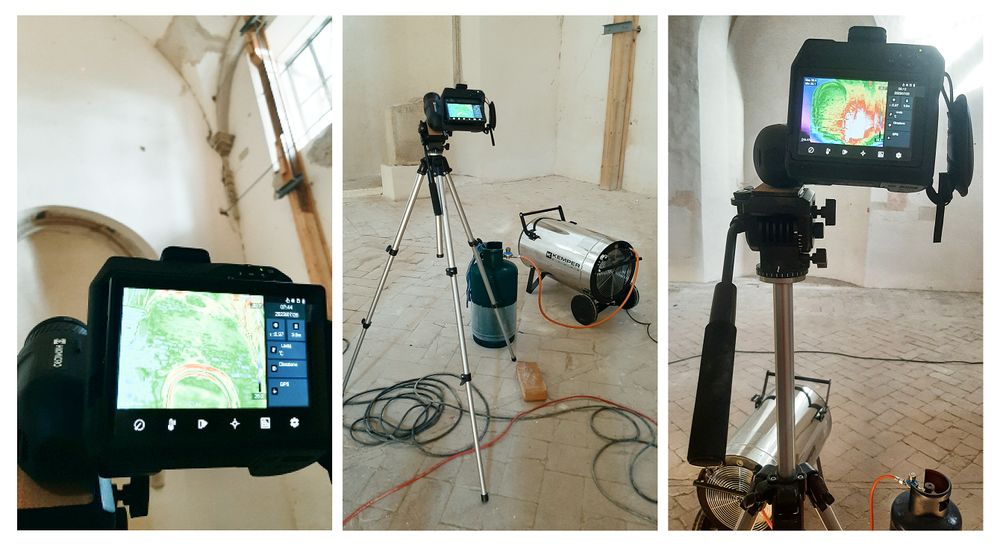

Исследуемые области нагревались с помощью тепловой пушки, при этом постоянно контролировались параметры температуры и влажности окружающей среды. Нагрев исследуемой области позволил выявить тепловые аномалии, указывающие на потенциальные отслоения и вздутия, трещины и микротрещины, структуру кладки, технологические системы и различные слои штукатурки.
Работы проводились путем нагрева ограниченных участков стен площадью примерно 40-50 м² с последующей записью термограммы. На этапе нагрева тепловизор HIKMICRO SP60, установленный на штатив, постоянно контролировал исследуемую область, чтобы немедленно обнаруживать и фиксировать любые возникающие аномалии.

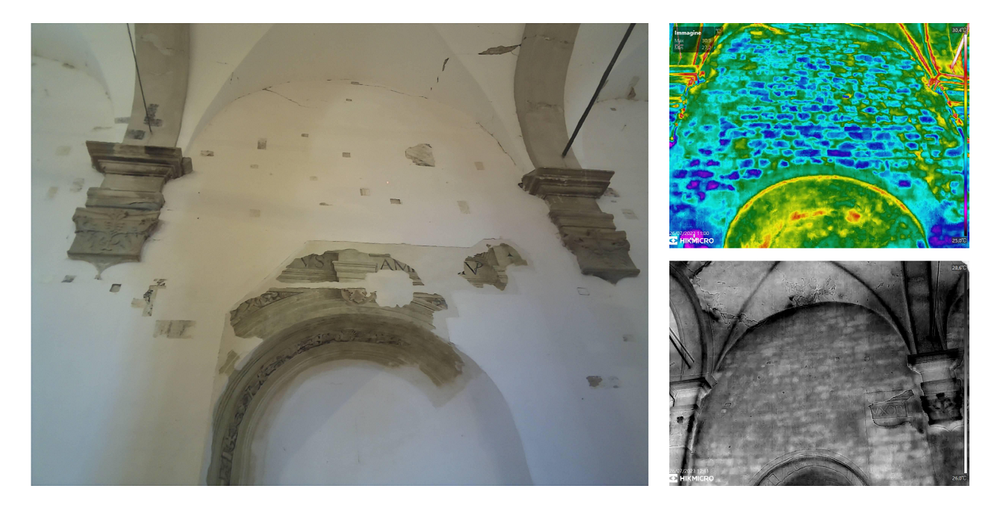

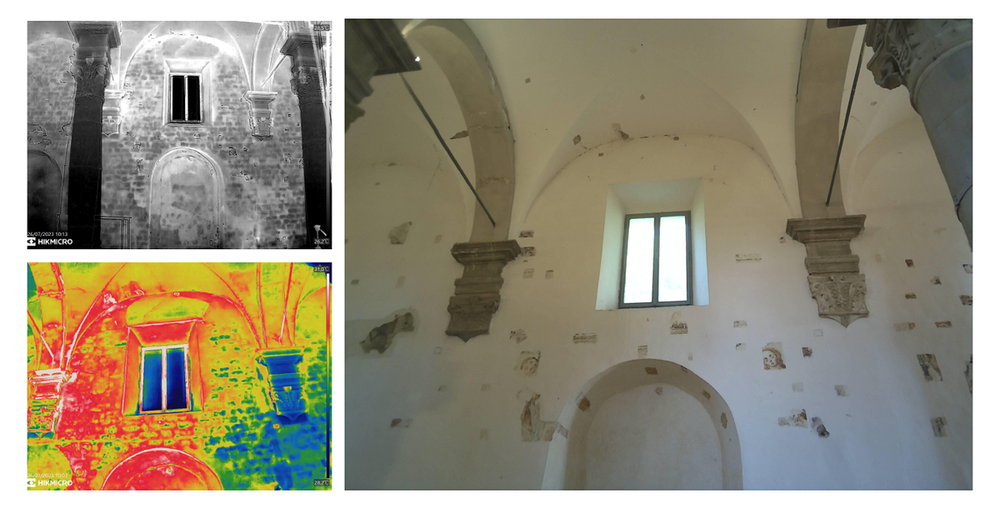

На термограмме инфракрасное изображение было совмещено с видимым для точного позиционирования тепловых аномалий, а также была создана инфракрасная фотомозаика обследованных участков. Это позволило наглядно выделить обнаруженные аномалии.
«SP60 показал себя как превосходный тепловизор. Его функциональность позволяет полностью сосредоточиться на обследовании, не отвлекаясь на долгие настройки или поиск в меню: всё необходимое находится прямо под рукой на дисплее».

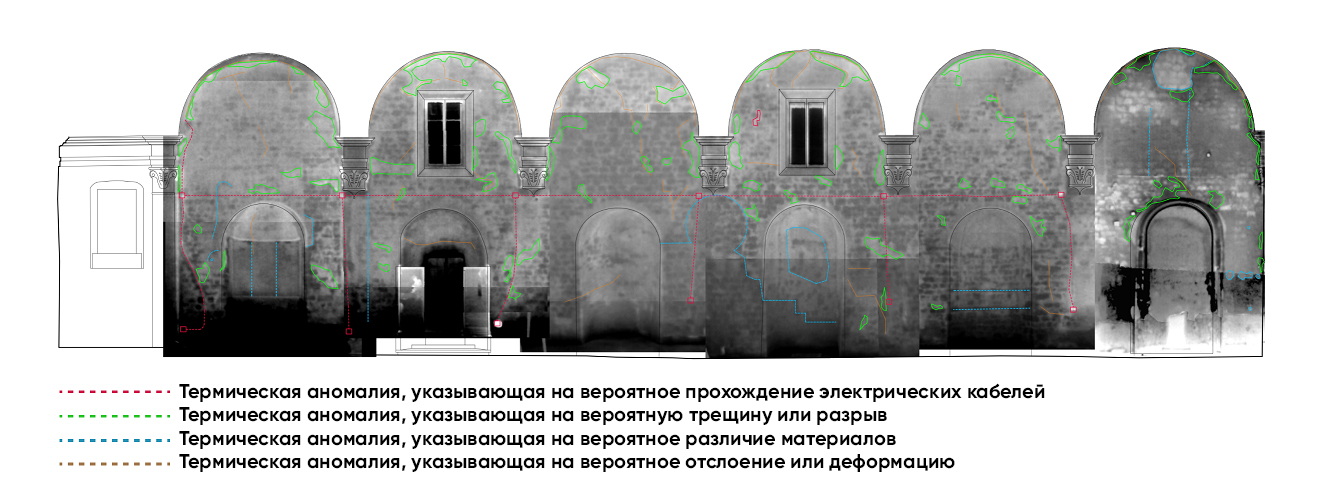

Проведенный анализ позволил четко идентифицировать структурные аномалии, повреждения стеновой кладки и отслоения штукатурки, эффективно определив зоны, требующие вмешательства.
Аналогичным образом удалось выявить участки, на которых ранее проводились ремонтные работы. С помощью термографии были визуализированы такие изменения, как прокладка электрических систем или различия в фактуре материалов, указывающие на использование вещества, отличного от оригинального.
Тепловизор, использованная в данном обследовании, — это Hikmicro SP60, высокопроизводительный инструмент, оснащенный сенсором с разрешением 640x480 и тепловой чувствительностью (NETD) менее 30 мК.
Эти характеристики позволили выявить весьма интересные детали, касающиеся фактуры и слоев штукатурки.
Гибкий и простой в обращении, он имеет большой 5-дюймовый сенсорный ЖК-дисплей с регулируемым и детализированным изображением, что позволяет немедленно обнаруживать любые аномалии, даже самые незначительные. Фокусировка выполняется быстро и точно, а регулировка температуры осуществляется касанием непосредственно на изображении, в анализируемой точке.
Время работы от аккумулятора впечатляет — примерно 6 часов непрерывного использования. Благодаря двум аккумуляторам, входящим в комплект, легко обеспечивается полный рабочий день обследований.
Еще одной важной особенностью является качество видимого изображения — 3264х2448 (8 МП, что также позволяет дополнительно сэкономить время при анализе для совмещения видимого и ИК-изображений, а также при составлении отчета.)
SP60 подтвердил, что является отличным тепловизором, качество которого позволяет обнаруживать впечатляющие детали структуры стены с очень низким уровнем шума на термограммах. Его функциональные возможности также позволяют сосредоточиться на обследовании, не отвлекаясь на долгие настройки или навигацию по меню: всё необходимое находится прямо на дисплее.
